如图如何如何设置体现装配关系？

多余的余 · 发表于 2016-9-13 17:39

如图如何如何设置体现装配关系？

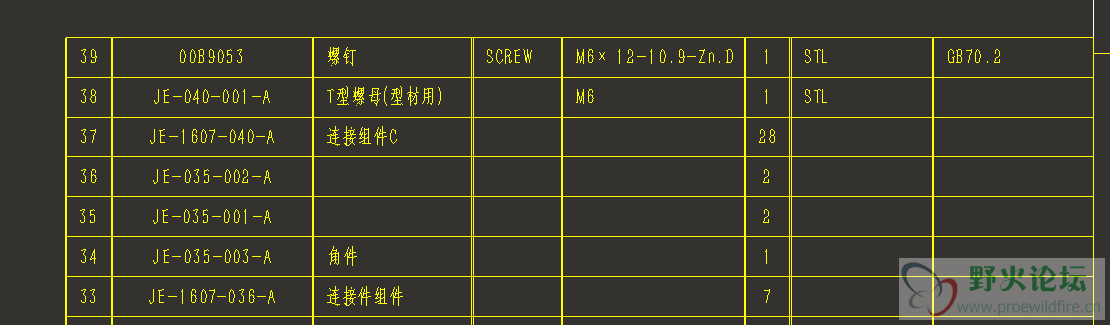

如下图序号33 包含序号34/35/36；序号37包含序号38/39
如何设置能合并在一起呢？或者能缩进？体现出他们的装配子项关系。谢谢

野火 · 发表于 2016-9-13 21:25

你建模的时候 33 是装配了序号34/35/36 的组件吗

jiajinghui · 发表于 2016-9-14 08:57

个人理解：其实，在实体装配的环境下，就已经决定了。

多余的余 · 发表于 2016-9-14 10:18

野火发表于 2016-9-13 21:25
你建模的时候 33 是装配了序号34/35/36 的组件吗

是的，我想着是否能让序号34/35/36所在行能否缩进一行，或者序号能表示为：33-1/33-2/33-3.这样

多余的余 · 发表于 2016-9-14 10:18

jiajinghui 发表于 2016-9-14 08:57
个人理解：其实，在实体装配的环境下，就已经决定了。

实体装配图没有问题，就是出工程图Bom的时候显示是否能区分开

a769579538 · 发表于 2016-9-17 04:05

查看一下工程图，具体位置怎么样！

longkai89 · 发表于 2016-9-17 09:09

体现装配关系是在组件中不是体现在明细表明细主要是体现你组件里的明细清单

fuguangyi · 发表于 2016-9-17 22:45

本帖最后由 fuguangyi 于 2016-9-18 20:57 编辑

1、组件工程图的明细栏没有必要全部展开；

2、如果要出整个装配图的零部件明细表，有这种阶层重复区域表的：

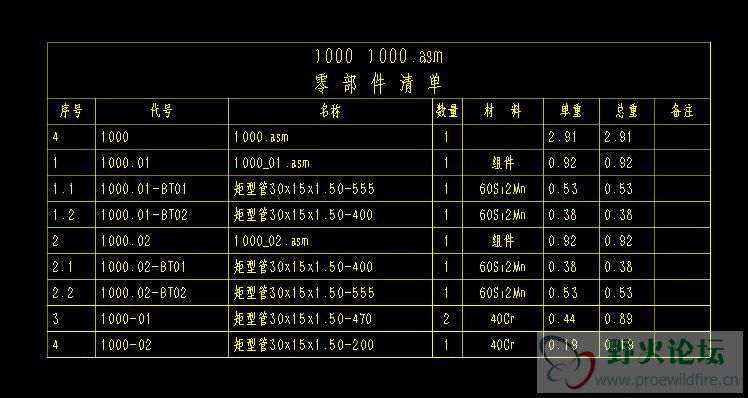

游客，如果您要查看本帖隐藏内容请回复

多余的余 · 发表于 2016-9-18 11:36

fuguangyi 发表于 2016-9-17 22:45
1、组件工程图的明细栏没有必要全部展开；

2、如果要出整个装配图的零部件明细表，有这种阶层重复区域表 ...

第二个表格正是需要的样式，先谢谢喽。

hbabc · 发表于 2016-11-12 00:50

谢谢楼主！
