空间螺旋线两头螺距收缩部分怎么做

atgs · 发表于 2016-8-18 08:52

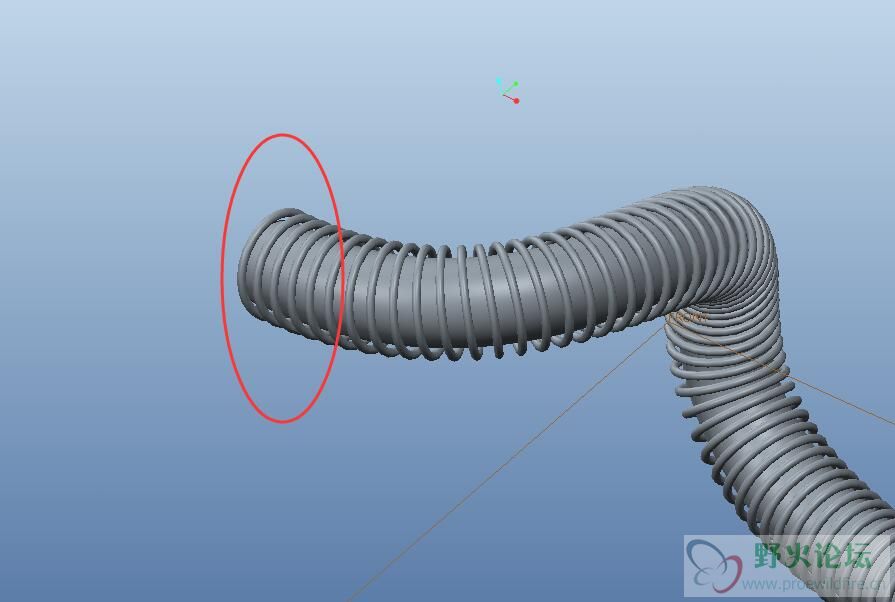

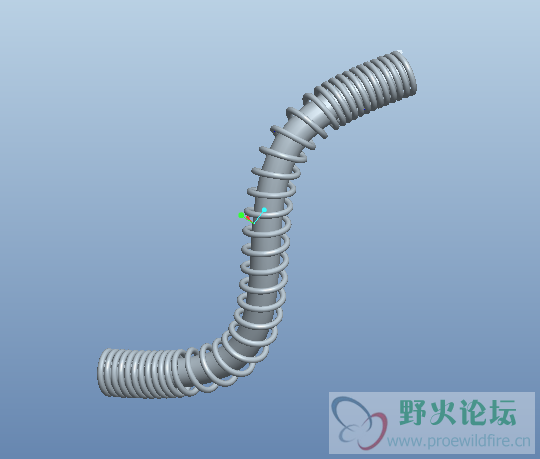

如图所示的表面有弹簧的油管，实际中头部螺距是收缩的，但这种空间的又不能用螺旋扫描，所以不知道螺距怎么变
下面是我的做法，还望大神指点，不会的也可以学习

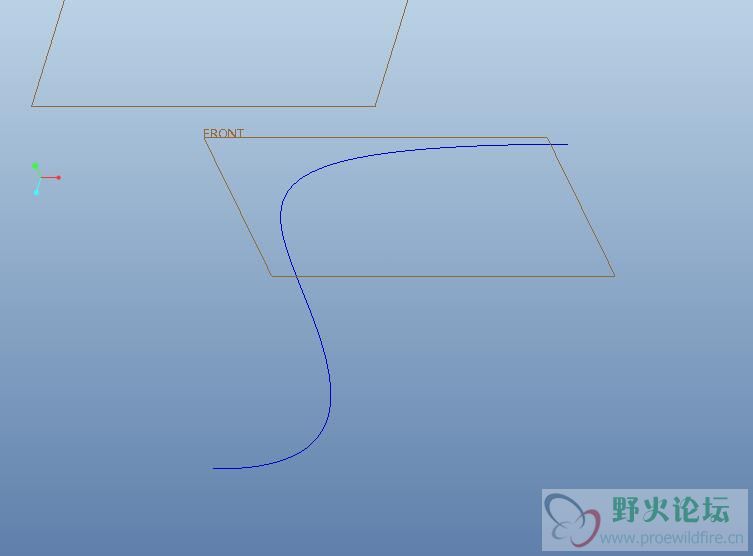

首先得到空间曲线，为了找点我是在装配图下用造型曲线做的：

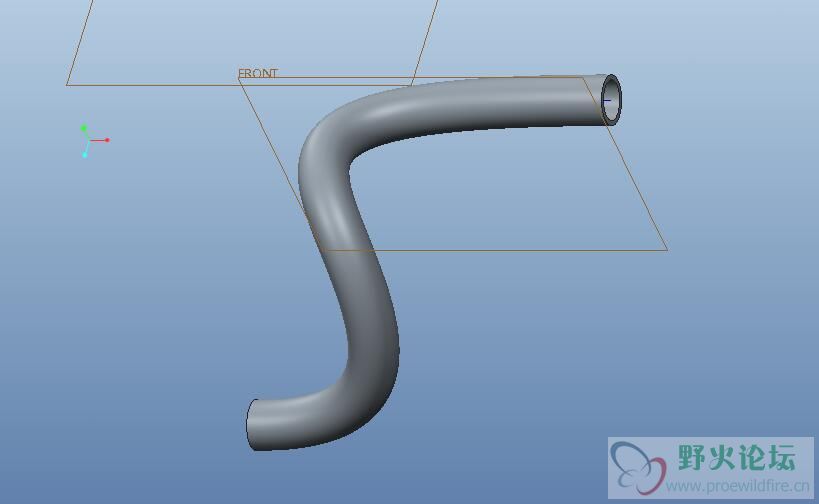

接着扫描内部油管：

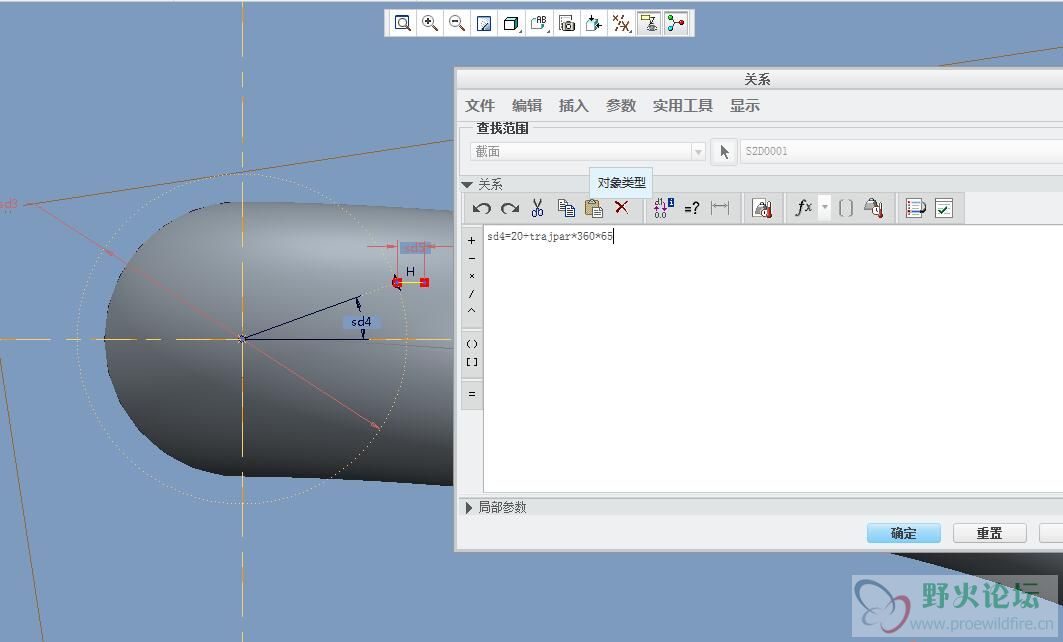

再次利用曲线做可变截面扫描，截面如下：
关系式：sd4=10+trajpar*360*65
如果要改变两头螺距是不是在关系式上做文章，大神能不能给个关系式

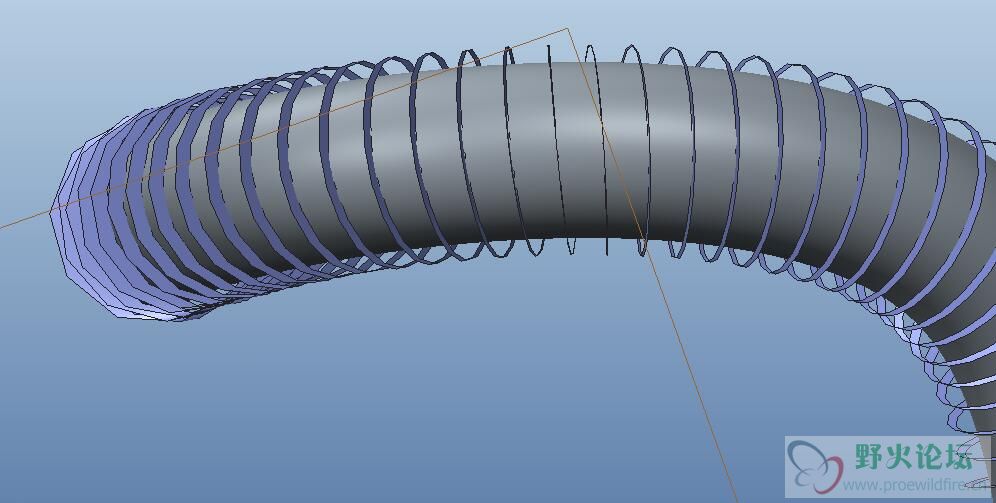

得到曲面

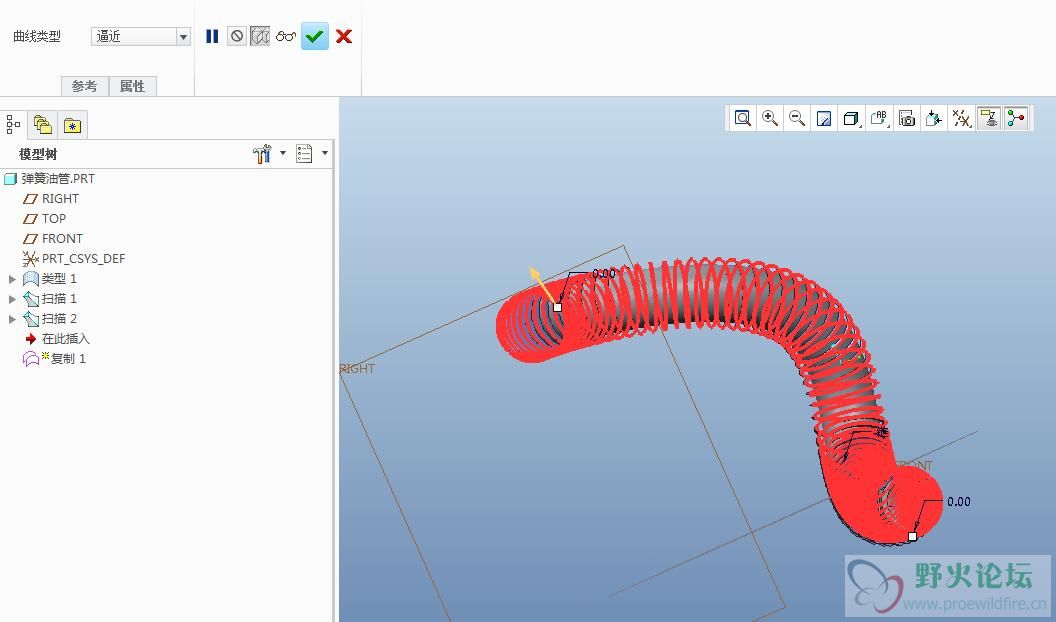

用逼近方法复制曲线：

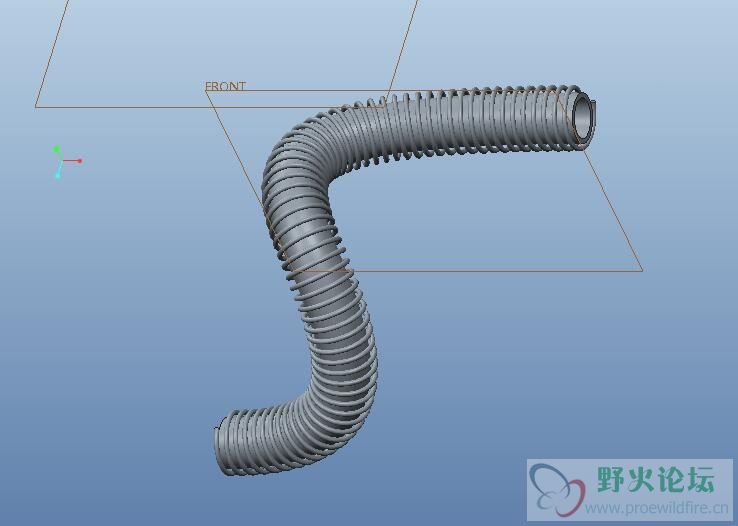

隐藏上一步扫描曲面就可以看到螺旋线了，然后利用螺旋线扫描就得到弹簧了

野蛮蛮 · 发表于 2016-8-18 10:15

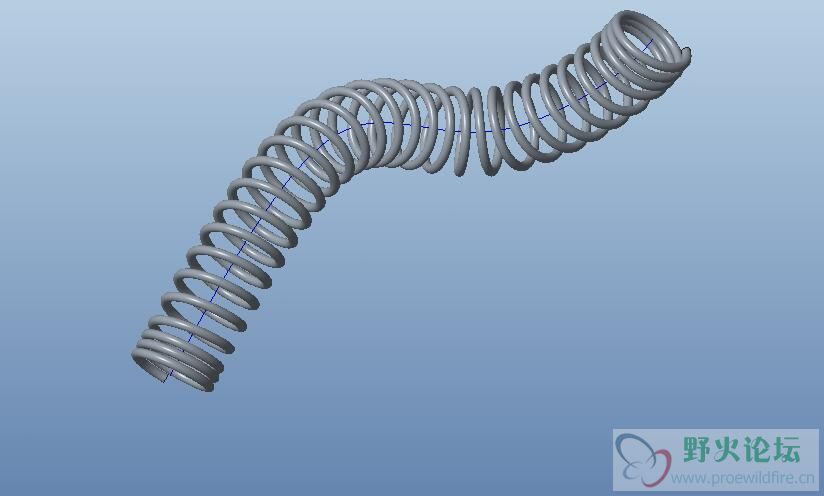

这样？

atgs · 发表于 2016-8-18 10:46

野蛮蛮发表于 2016-8-18 10:15
这样？

类似这样的效果，头上只有两三圈是并到一起的，可以把关系式放出来吗

qwerabcd · 发表于 2016-8-18 12:57

atgs 发表于 2016-8-18 10:46
类似这样的效果，头上只有两三圈是并到一起的，可以把关系式放出来吗

用的是图形控制，不是关系式控制。

野蛮蛮 · 发表于 2016-8-18 13:10

atgs 发表于 2016-8-18 10:46
类似这样的效果，头上只有两三圈是并到一起的，可以把关系式放出来吗

图形控制试试

atgs · 发表于 2016-8-18 15:34

qwerabcd 发表于 2016-8-18 12:57
用的是图形控制，不是关系式控制。

思路是一样的吗？不知道图形怎么画哎

atgs · 发表于 2016-8-18 16:59

qwerabcd 发表于 2016-8-18 12:57
用的是图形控制，不是关系式控制。

谢谢提醒，搞定了：

还是我前面的思路，刚开始纠结圈数与角度的问题，毕竟一圈就是360度我得画百来圈数值会非常大图形不好画，但是我想到了弧度能缓解数值大小的问题这样360就可以变成2*pi了，不知道这个方法是否正确，毕竟这样随着曲线的加长2*pi*x的数值也会变大画图形也会变的不好画

xiaoniu-2015 · 发表于 2017-1-4 10:22

图形怎么控制的？

huahuahuahua · 发表于 2017-1-4 15:52

图形控制
