怎么画这种面

nifen2002 · 发表于 2016-8-2 19:10

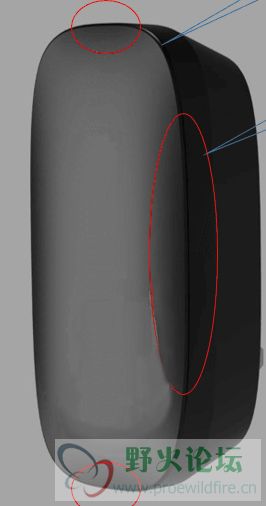

注意四边都有往内凹，想了半天不知道怎么画。

qwerabcd · 发表于 2016-8-2 19:26

兄弟，能否多给几个视角啊？机械制图最起码有三个试图吧？

nifen2002 · 发表于 2016-8-2 19:31

qwerabcd 发表于 2016-8-2 19:26
兄弟，能否多给几个视角啊？机械制图最起码有三个试图吧？

我也只有一张图片，只要能把上面红圈的特征做出来就行，尺寸什么的不管，其它部分也可以不用管，我同学要我帮忙画，我也不会，所以来论坛求助了。

qwerabcd · 发表于 2016-8-2 19:41

nifen2002 发表于 2016-8-2 19:31
我也只有一张图片，只要能把上面红圈的特征做出来就行，尺寸什么的不管，其它部分也可以不用管，我同学要 ...

关键的是看不明白是什么样的结构？

nifen2002 · 发表于 2016-8-2 19:43

qwerabcd 发表于 2016-8-2 19:41
关键的是看不明白是什么样的结构？

做成实体就行了

qwerabcd · 发表于 2016-8-2 20:24

nifen2002 发表于 2016-8-2 19:43
做成实体就行了

你说的是盖还是盖与体之间的缝？

molonglaoda · 发表于 2016-8-2 22:36

用造型画

beyond20058 · 发表于 2016-8-3 11:22

拆成两个件，倒角OK

5518ZQH · 发表于 2016-8-3 14:28

看起来是做的面四个边那里塌了，控制边界垂直或者加线了

野蛮蛮 · 发表于 2016-8-3 23:37
