Creo输出钣金工程图的求助。

pxy128 · 发表于 2016-6-30 10:55

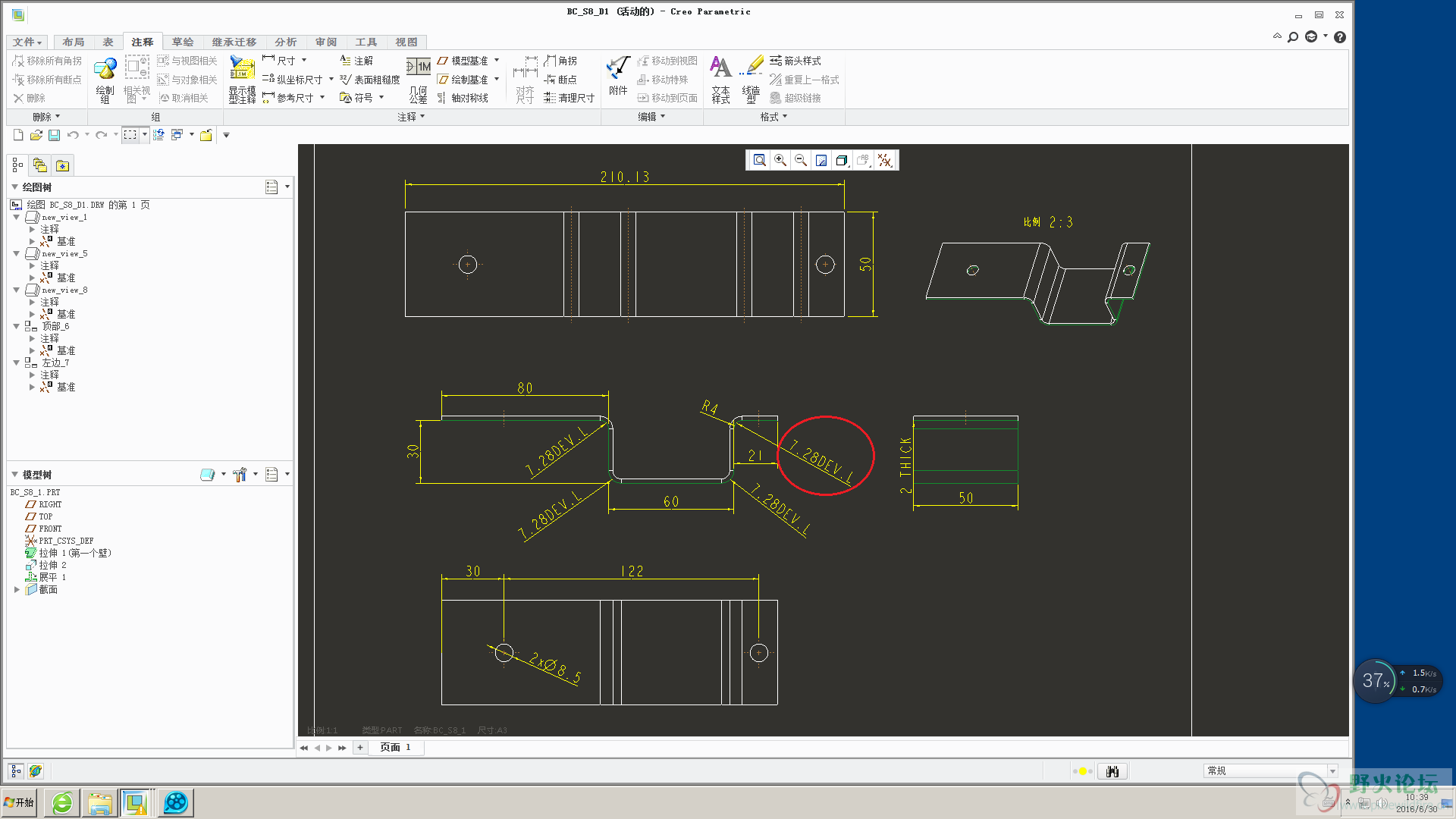

请问哪位高手可以帮忙指导一下：如图所示的钣金件工程图：如何在同一张工程图纸中同时输出钣金件的成型视图和展开视图？我在打开其对应的3D模型时，出现选项“类属模型”，请问这个类属模型是怎么创建的？谢谢。

另外，图纸中红圈圈出来的“7.28 DEV.L"是怎么标注上去的？是折弯参数的意思吗？非常感谢。

初初的学者 · 发表于 2016-6-30 11:16

1 加一个展开实例就可以了，实例中要把模型调成展开状态，再保存。再回到工程图中添加为绘图模型。
2 显示模型注释就可以标注出来。

chenamb · 发表于 2016-6-30 13:26

1.模型建立开特征，再折回。
2.新增表示，抑制折回特征
3.工程图中设置绘图模型-设置/增加表示，选择展开表示
4.出图，即为展开图

pxy128 · 发表于 2016-6-30 14:33

以上两位能否描述的详细点，我操作了半天，还是没弄懂，呵呵。

lishiwen · 发表于 2016-6-30 14:56

http://www.proewildfire.cn/thread-46771-1-1.html

pxy128 · 发表于 2016-6-30 15:55

多谢啦。刚才百度了一下方法，感觉还不错：http://zhidao.baidu.com/link?url=hvB0pC_MLjM_0gEbqxFJmHQfIB_rWYypCDmxtqcnQsyHLeF4uu3YaqmYJN4bqaxd7IQP4JYmpEeUQgOP_Z46-UdZJ73hCXuPRwLJWe8XWPm

mzz2016 · 发表于 2018-4-7 21:01

这个方法没我的好用
