求一步扫描成如图零件的方法

longinus · 发表于 2016-4-28 14:28

本帖最后由 longinus 于 2016-4-28 14:31 编辑

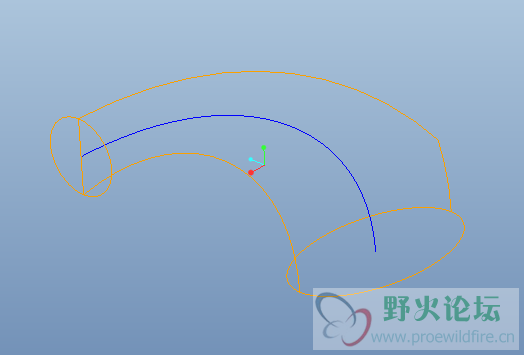

曲线图

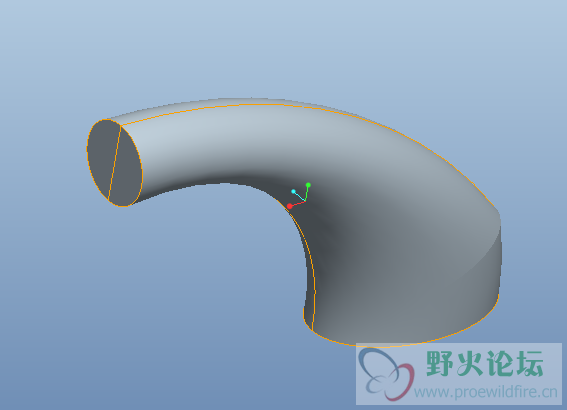

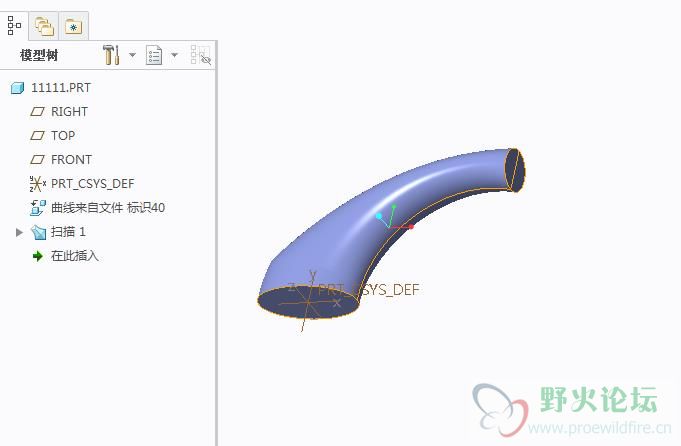

效果

11111.rar (2.18 KB, 下载次数: 16)

longinus · 发表于 2016-4-28 14:31

请老司机指点

beyond20058 · 发表于 2016-4-28 14:50

添加一个函数就行！

longinus · 发表于 2016-4-28 16:09

hzengxin 发表于 2016-4-28 15:18

左右两个半椭圆，加关系式控制。可是我做出来的总是偏离约束轨迹，是椭圆约束的时候有什么技巧么？

longinus · 发表于 2016-4-28 16:23

好吧，我终于做出来了。
关键就是不能把椭圆的中心约束在原始轨迹上，而是把椭圆长轴的两端分别约束在2条辅助曲线上。。。

111.prt.rar (186.21 KB, 下载次数: 5)

sdgdjgb · 发表于 2016-4-28 17:24

本帖最后由 sdgdjgb 于 2016-4-28 17:26 编辑


彼岸流光 · 发表于 2016-4-29 11:41

巴哈姆特 · 发表于 2016-4-29 16:12

用函数关系能够解决

jmxicx · 发表于 2016-4-30 13:09

中间线为原轨迹，二边为轨迹1 轨迹2 ，以原轨迹做圆心画圆（结构线）。端点落到任意一轨迹1 或2 上。截面图形为样条线，二边落在轨迹 1 2 上，定义角度90度，中间点落在原轨迹上，与圆相切。这样图形会根据圆的变化而变化。二端终点始终落在轨迹 1 2上。

jmxicx · 发表于 2016-4-30 13:14

jmxicx 发表于 2016-4-30 13:09
中间线为原轨迹，二边为轨迹1 轨迹2 ，以原轨迹做圆心画圆（结构线）。端点落到任意一轨迹1 或2 上。截面 ...
