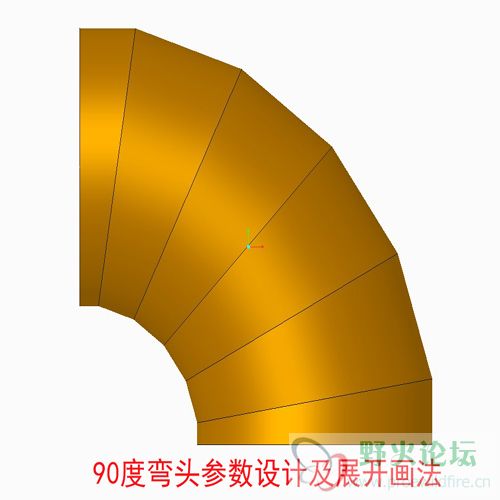

    [原创] 90°弯头的画法及展开图

    [复制链接]
    ZHW19761211

    24

    主题

    335

    回帖

    13

    威望

    工程师

    Rank: 3Rank: 3

    积分
    457
    QQ
    发表于 2016-3-12 22:23 | 显示全部楼层 |阅读模式
    平时设计经常用到弯头，自己做了个教程方便自己的工作，同时分享给大家。

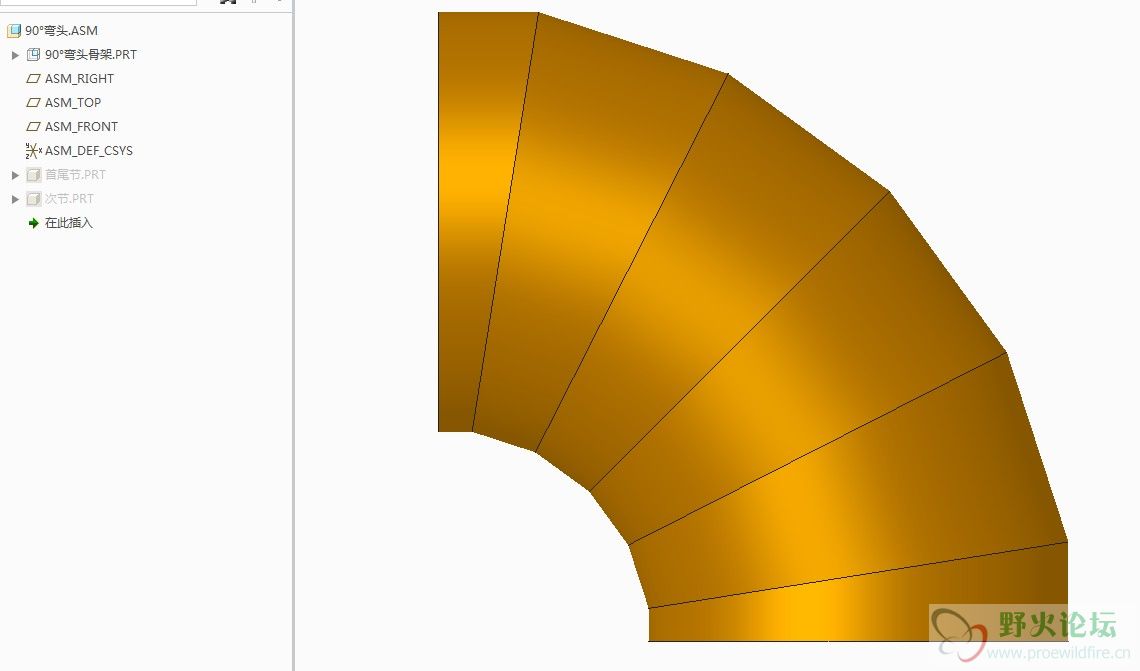

    首先创建骨架文件
    草绘，把90度圆心角等分10分。

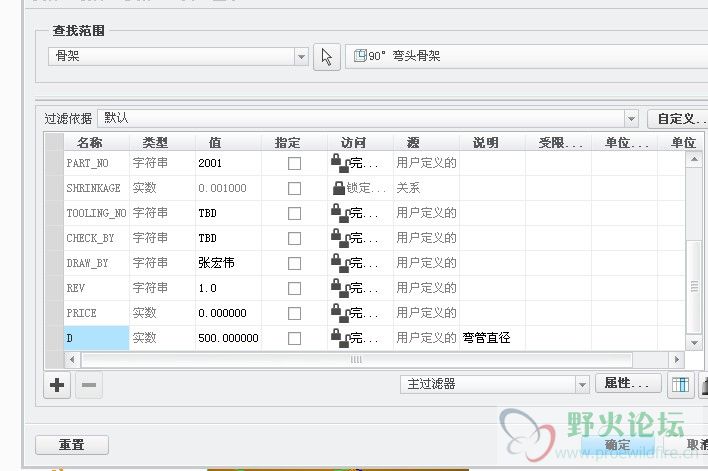

    新建参数D(弯管直径）参数值500

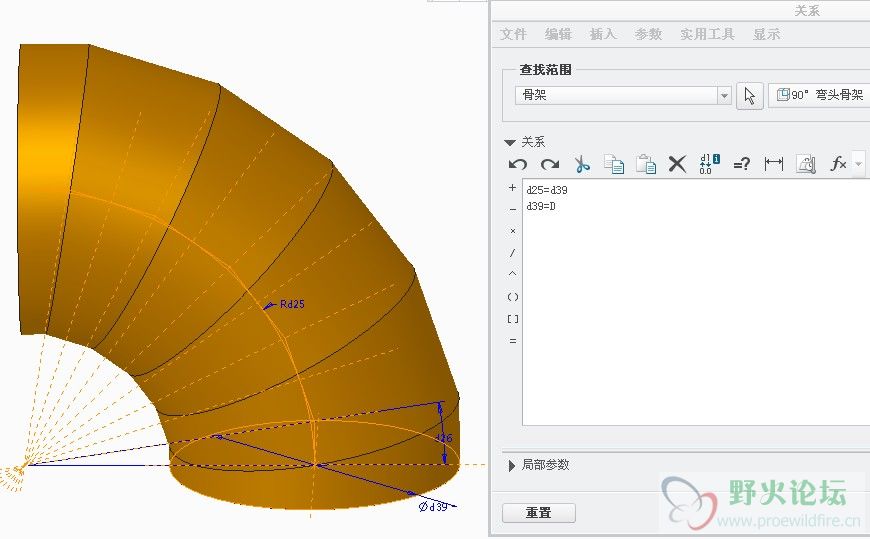

    扫描添加关系

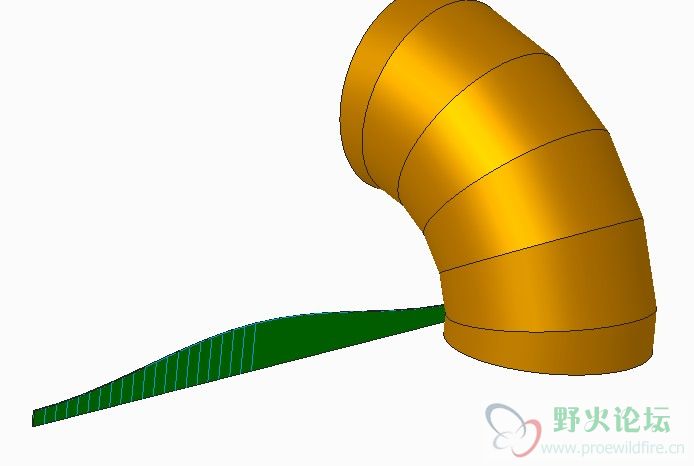

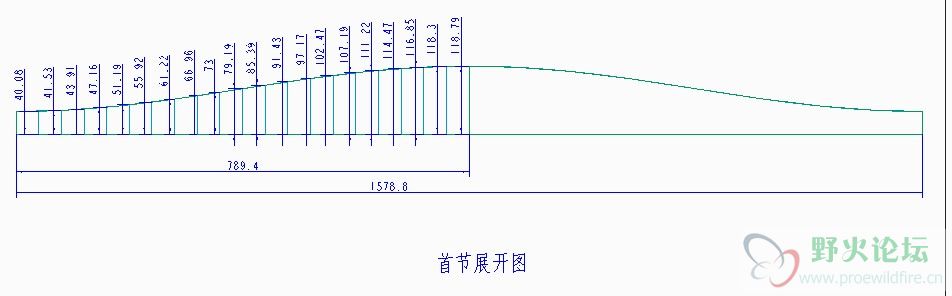

    展开首节
    放样

    不同直径的弯头只要修改参数D的值就可以，再生模型就可以。很方便的。

    模型下载链接 http://pan.baidu.com/s/1bnWH735

    90弯头钣金画法.rar

    1.12 MB, 下载次数: 616

    评分

    参与人数 1威望 +3 金钱 +10 收起 理由
    野火 + 3 + 10 原创内容

    查看全部评分

    本帖被以下淘专辑推荐:

    图纸代画。来件测绘。13854808482（同微信）
    广告位招租 |请联系 QQ：28016688
    回复

    使用道具 举报

    野火

    1260

    主题

    4万

    回帖

    899

    威望

    管理员

    Rank: 10Rank: 10Rank: 10

    积分
    47324

    社区建设勋章优秀斑竹勋章原创先锋勋章热心助人勋章宣传大使勋章斑竹勋章
    发表于 2016-3-12 22:52 | 显示全部楼层
    帮你清理了下旧版本在帖子里也传了一份，谢谢朋友分享
    回复 支持 反对

    使用道具 举报

    kevin_chen98

    0

    主题

    39

    回帖

    0

    威望

    实习生

    Rank: 1

    积分
    42
    发表于 2016-3-12 22:52 | 显示全部楼层
    多谢分享！  学习了
    回复 支持 反对

    使用道具 举报

    ZHW19761211

    24

    主题

    335

    回帖

    13

    威望

    工程师

    Rank: 3Rank: 3

    积分
    457
    QQ
     楼主| 发表于 2016-3-13 10:05 | 显示全部楼层
    谢谢版主
    回复 支持 反对

    使用道具 举报

    proe553

    7

    主题

    323

    回帖

    1

    威望

    工程师

    Rank: 3Rank: 3

    积分
    342
    发表于 2016-3-13 17:34 | 显示全部楼层
    VV

    评分

    参与人数 1金钱 -4 收起 理由
    野火 -4 文不对题

    查看全部评分

    回复 支持 反对

    使用道具 举报

    zhounan

    12

    主题

    936

    回帖

    0

    威望

    讲师

    Rank: 6Rank: 6

    积分
    1058
    QQ
    发表于 2016-3-13 21:54 | 显示全部楼层
    回复 支持 反对

    使用道具 举报

    hqrjiayou888

    19

    主题

    377

    回帖

    8

    威望

    工程师

    Rank: 3Rank: 3

    积分
    453
    QQ
    发表于 2016-3-14 09:32 | 显示全部楼层
    多谢分享
    回复 支持 反对

    使用道具 举报

    479909173@qq.co

    6

    主题

    389

    回帖

    -3

    威望

    嘉宾

    积分
    444
    QQ
    发表于 2016-3-14 12:10 | 显示全部楼层
    W
    回复 支持 反对

    使用道具 举报

    stager

    17

    主题

    455

    回帖

    0

    威望

    高工

    Rank: 4

    积分
    569
    QQ
    发表于 2016-3-18 08:52 | 显示全部楼层
    學習下，謝謝分享
    回复 支持 反对

    使用道具 举报

    yjck3210

    0

    主题

    59

    回帖

    0

    威望

    助工

    Rank: 2

    积分
    60
    发表于 2016-3-21 18:48 | 显示全部楼层
    这也行，牛
    回复 支持 反对
