[已解决] 各位前辈出手帮助下,这个螺旋和轴之间怎么画个支撑杆

[复制链接]

2

主题

80

回帖

0

威望

助工

积分
94
QQ
发表于 2016-1-21 08:27 | 显示全部楼层 |阅读模式
悬赏50金钱已解决
本帖最后由 wxlicy 于 2016-1-21 10:02 编辑

如题,看图片,这个螺旋和轴之间怎么画上支撑杆?就是图片中的那个小圆棍似的,感觉像是跟随螺旋阵列似的
螺旋外径300,螺距300,带宽60
轴径 70

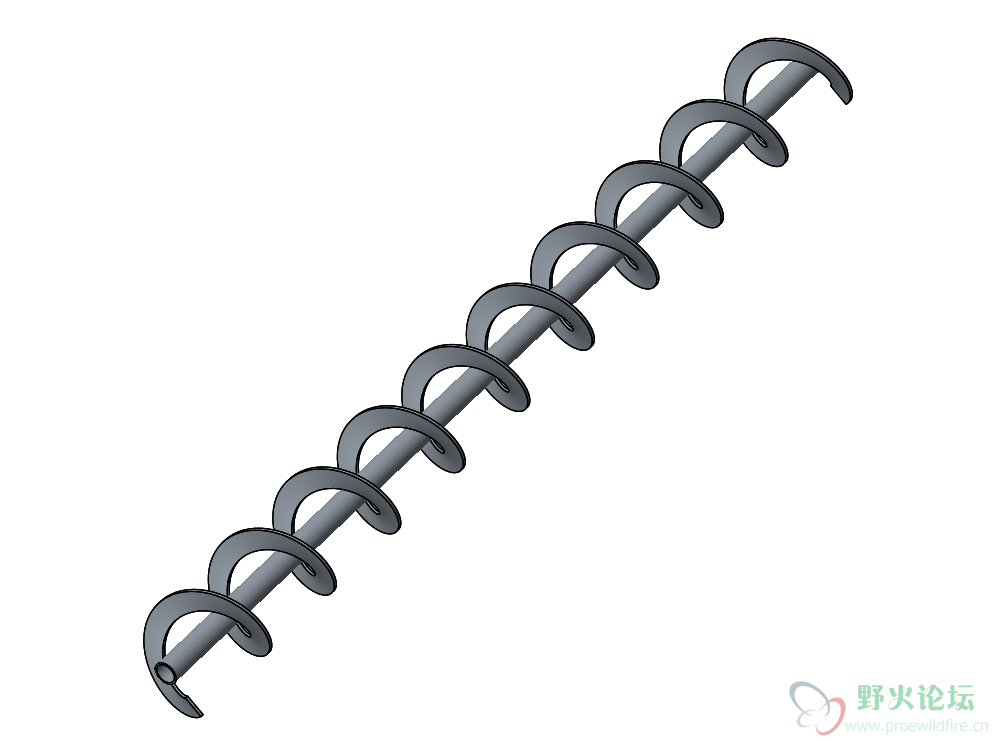

示意图1

示意图1

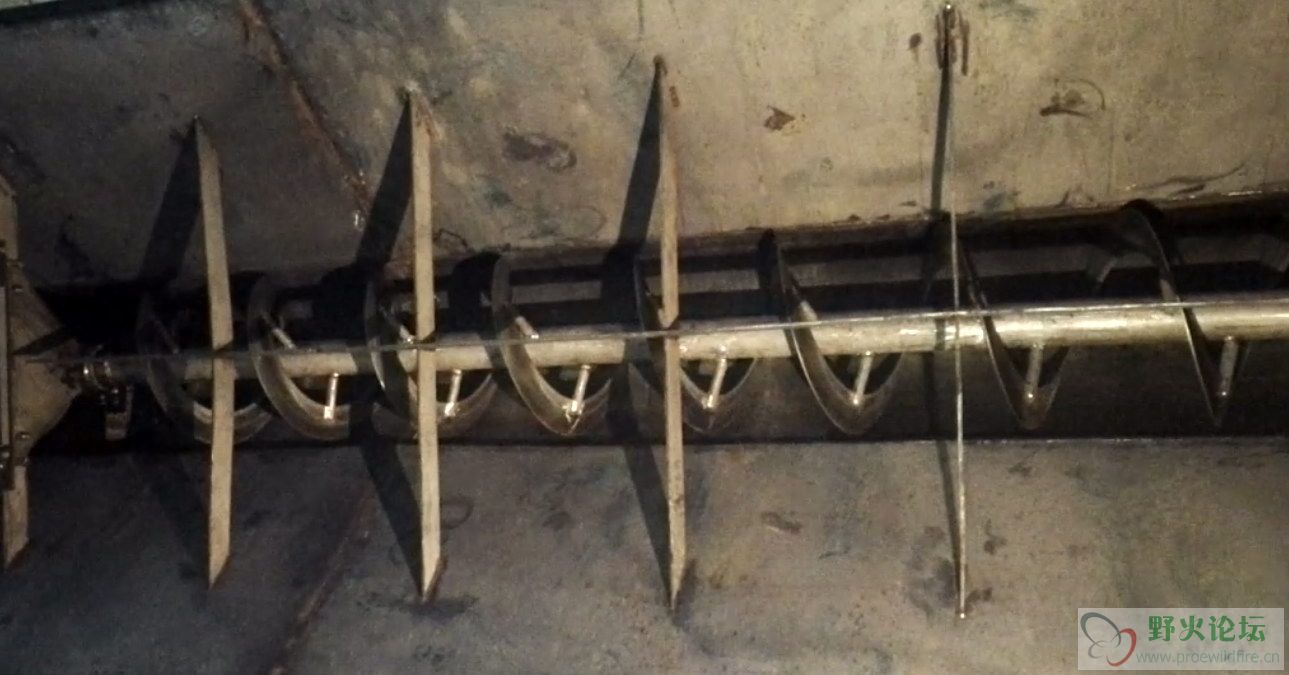

示意图2

示意图2

最佳答案

查看完整内容

螺距不变的话直接阵列就行。
好好学习,天天向上
头像被屏蔽

0

主题

51

回帖

3

威望

禁止发言

积分
76
发表于 2016-1-21 08:27 | 显示全部楼层
提示: 作者被禁止或删除 内容自动屏蔽
回复

使用道具 举报

78

主题

1036

回帖

168

威望

版主

积分
1963

热心助人勋章斑竹勋章希望之星勋章

QQ
发表于 2016-1-21 08:48 | 显示全部楼层
阵列——跟随曲线
回复

使用道具 举报

2

主题

80

回帖

0

威望

助工

积分
94
QQ
 楼主| 发表于 2016-1-21 08:59 | 显示全部楼层
因为我是菜鸟,解答最好能给出prt文件,不然看不懂也不会操作
好好学习,天天向上
回复

使用道具 举报

9

主题

74

回帖

1

威望

助工

积分
101
发表于 2016-1-21 09:09 | 显示全部楼层
本帖最后由 实践检验真理 于 2016-1-21 09:11 编辑

这个图其实很简单,就是一个螺旋扫描,一条轮廓截面(轨迹线)和中心线,一个扫描截面,其余就是螺距,左旋右旋的问题了...

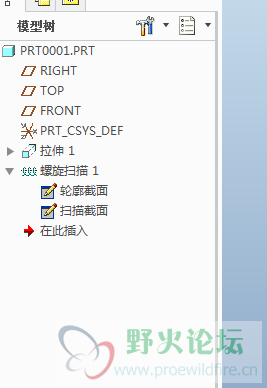

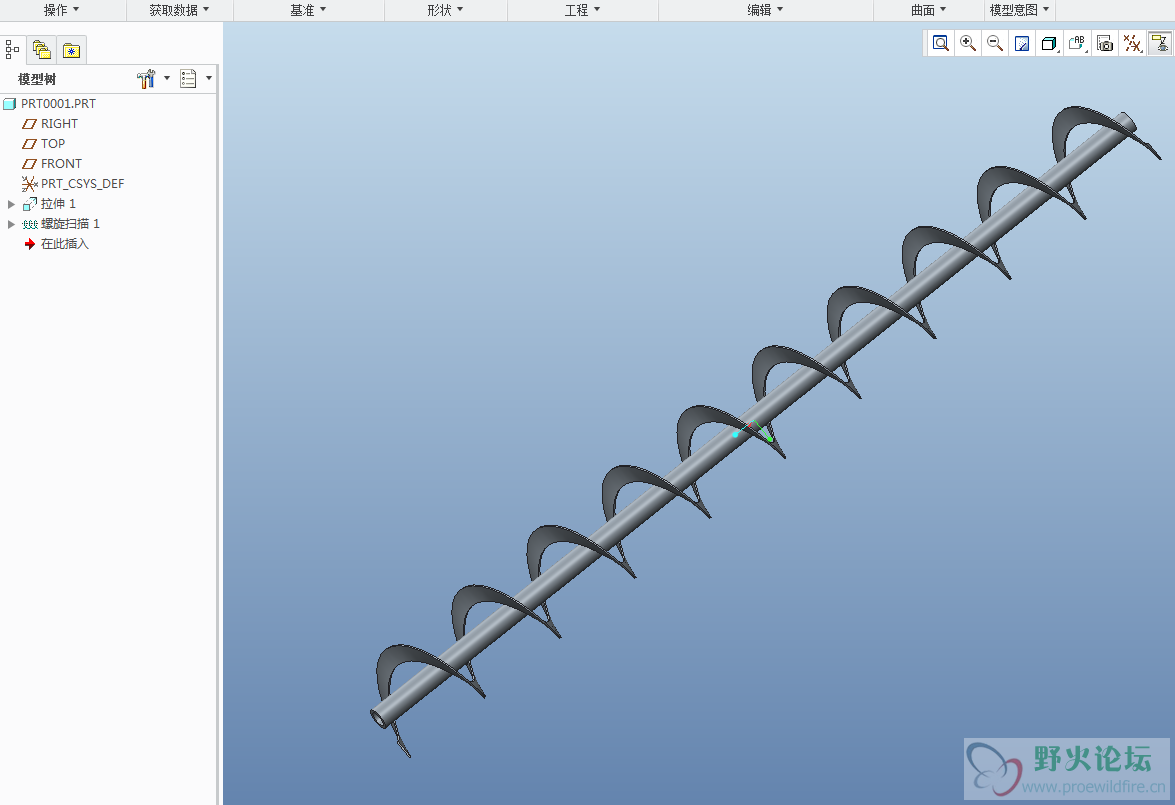

QQ图片20160121090500.png QQ图片20160121090739.png
回复

使用道具 举报

2

主题

80

回帖

0

威望

助工

积分
94
QQ
 楼主| 发表于 2016-1-21 09:20 | 显示全部楼层
实践检验真理 发表于 2016-1-21 09:09
这个图其实很简单,就是一个螺旋扫描,一条轮廓截面(轨迹线)和中心线,一个扫描截面,其余就是螺距,左旋 ...

不是的。。。螺旋什么的我会,主要是螺旋和轴之间的那些支撑杆不知道怎么搞
好好学习,天天向上
回复

使用道具 举报

0

主题

352

回帖

1

威望

工程师

积分
401
发表于 2016-1-21 09:55 | 显示全部楼层
中间做根轴,两边做支架就好了啊
回复

使用道具 举报

3

主题

116

回帖

13

威望

助工

积分
189
发表于 2016-1-21 10:07 | 显示全部楼层

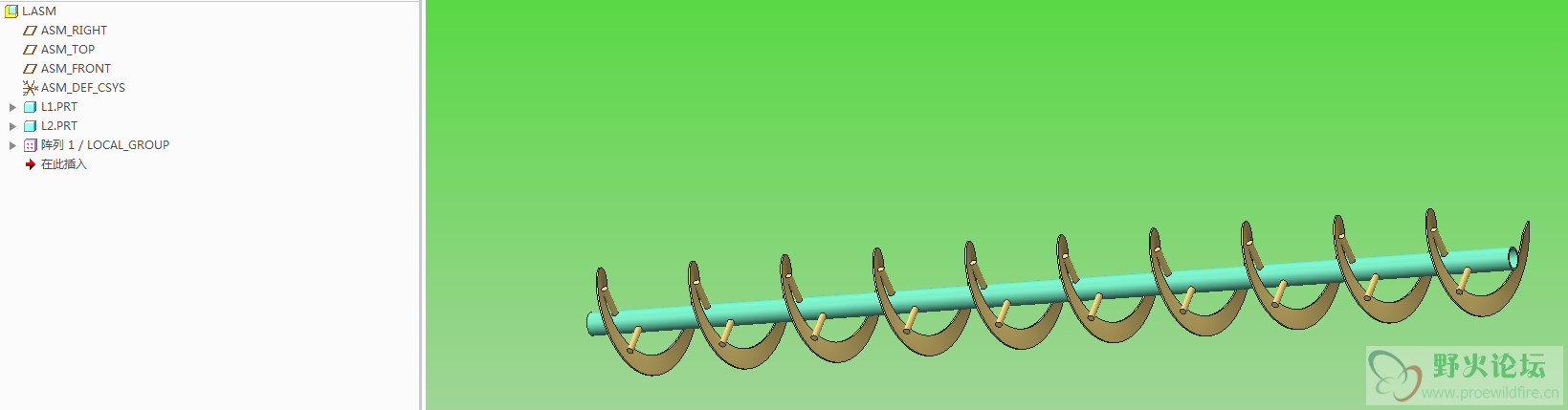

那个支撑杆是焊接上去的嘛,应该做成组件合适吧

L.part01.rar

245 KB, 下载次数: 13

L.part02.rar

245 KB, 下载次数: 9

L.part03.rar

127.13 KB, 下载次数: 10

回复

使用道具 举报

2

主题

80

回帖

0

威望

助工

积分
94
QQ
 楼主| 发表于 2016-1-21 10:09 | 显示全部楼层
thomasyung 发表于 2016-1-21 09:55
中间做根轴,两边做支架就好了啊

第 一个 图片里,轴和螺旋我都画好了,尝试了想画出那些轴和螺旋之间的支撑杆,实在搞不出效果。。
那些支撑杆都有点倾斜着跟轴和螺旋钢带焊接的。。。
好好学习,天天向上
回复

使用道具 举报

2

主题

80

回帖

0

威望

助工

积分
94
QQ
 楼主| 发表于 2016-1-21 10:44 | 显示全部楼层
非常感谢热心的  “利刃” 和 “zjs8662212” 两位
我个人还是比较喜欢zjs8662212的方法,利刃的装配件那些杆都是垂直于轴的,看起来效果差点
我看能不能都给点赏金啊
好好学习,天天向上
