工程图中破断视图的问题

0539学习者

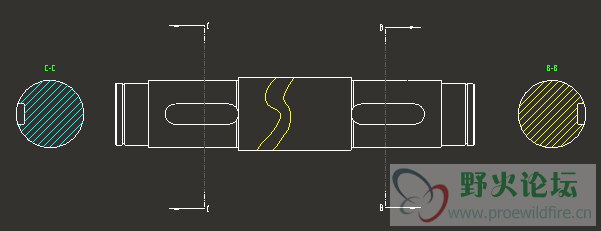

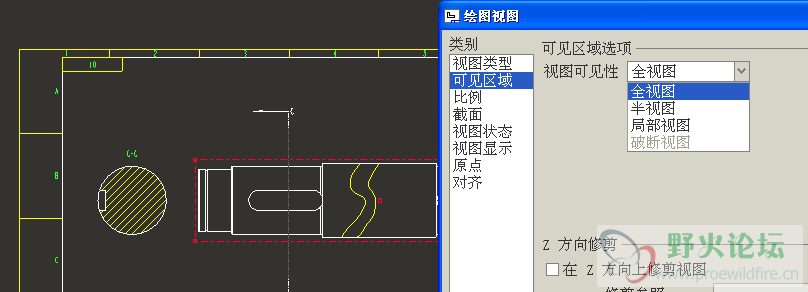

如图所示，我想把主视图中轴做成破断视图，把两边的两个剖视图设置成为一般视图、但是只要主视图带有剖视符号、在设置中的破断视图就成为灰色的、不可选项。哪位高手知道的，请指点一二。另外，我想把三维模型和工程图的文件发上去，可是没法往上传啊。

多余的余

没整太明白你想要做什么？

chenbr1988

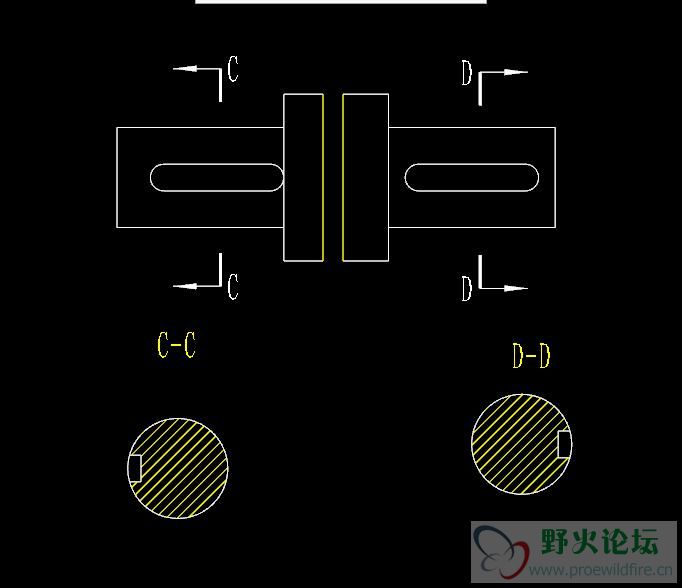

像这种类似的事情。用一般视图，不要用投影视图。

mico_zhao

我也不是很懂 ,说错也不要见怪

一般出工程图
1.插入front视图后 ,然后再投影的其他视图 ,这样才能符合  长对正  高平齐  宽相等

2.破断视图的操作 ,要选择断点  这样才能出现  ,根据系统提示

3.用投影法操作破断视图,会直接影响左右视图

4.你说左右视图不带截面 ?  那主视图还要箭头放那干什么 ?    不符合机械视图啊

5.如果你真想那么操作,那就单独插入左 右视图 ,然后移动到主视图的左右去

xingyunjiang

楼主，你好，这个问题解决了吗？我也遇到了这个问题，百度了很久没找到解决办法，你要是解决了烦请共享下，谢谢。祝大家工作顺利！

zlingy01

liuying88

同问，这个有什么办法解决？

hada1314

先在你做剖面的位置做一个基准面，通过这个基准面做剖面，就可以在主视图中同时添加截面和破断视图，不能用草绘偏移剖。

海风_0034

如果想取消破断视图怎么操作

fuguangyi

可以啊。直接先投影，加好箭头，在改为普通视图

当然这种轴类零件，键槽应该用旋转剖
