[求助] 一个零件有多个钣金件,怎么样去作出三视图跟展开图一张图纸上

[复制链接]

2

主题

5

回帖

0

威望

实习生

Rank: 1

积分
8
发表于 2015-12-9 00:01 | 显示全部楼层 |阅读模式
15金钱
    各位大神们好,又到你们引领风骚的时候啦,小弟在这问一个问题,一个零件中有多个钣金件,怎么样去作出三视图跟展开图一张图纸上来?比如下图中,我想把外壳的钣金件和加强筋的钣金件的三视图和展开图都做在一份图纸上,怎么搞啊?小弟这这里拜谢啦

2

主题

5

回帖

0

威望

实习生

Rank: 1

积分
8
 楼主| 发表于 2015-12-9 00:09 | 显示全部楼层

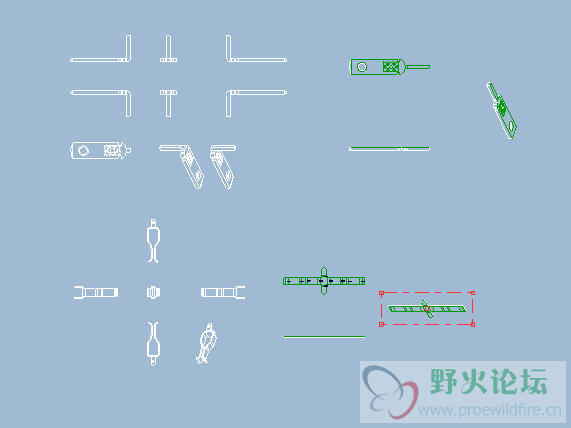

就是这样的图
回复

使用道具 举报

27

主题

218

回帖

5

威望

工程师

Rank: 3Rank: 3

积分
277
QQ
发表于 2015-12-9 09:17 | 显示全部楼层
这个算一个组件,子件才叫零件。
多个钣金件作出三视图跟展开图一张图纸上:1用组件建工程图,2先隐藏另外的零件,3留下一个零件做展开,4做好后转为图元,重复234步骤。或者单个零件做展开导出CAD,再复制在同一个CAD文档里。
多个钣金件作出三视图跟展开图一张图纸上,很少人会这么做。
阿里巴巴集团主要创始人,现担任阿里巴巴集团董事局主席、日本软银董事、TNC(大自然保护协会)中国理事会
回复

使用道具 举报

20

主题

199

回帖

2

威望

实习生

Rank: 1

积分
266
QQ
发表于 2015-12-9 10:50 | 显示全部楼层
是这样的效果吗
回复

使用道具 举报

5

主题

493

回帖

23

威望

高工

Rank: 4

积分
629
发表于 2015-12-9 14:25 | 显示全部楼层
学习学习
回复

使用道具 举报

12

主题

728

回帖

7

威望

高工

Rank: 4

积分
918
发表于 2019-6-26 09:29 | 显示全部楼层
马云 发表于 2015-12-9 09:17
这个算一个组件,子件才叫零件。
多个钣金件作出三视图跟展开图一张图纸上:1用组件建工程图,2先隐藏另外 ...

第三部具体怎么做
回复

使用道具 举报
