    [已解决] ProE断开尺寸界线的设置？

    [复制链接]
    王劭阳

    31

    主题

    65

    回帖

    0

    威望

    助工

    Rank: 2

    积分
    129
    发表于 2015-12-5 16:46 | 显示全部楼层 |阅读模式
            小弟近来遇到一问题，图（一）中尺寸Φ8.5被30的尺寸界线遮住，请问在Proe中可以设置哪个绘图选项参数可以达到图（二）的效果？谢谢各位大虾咯。

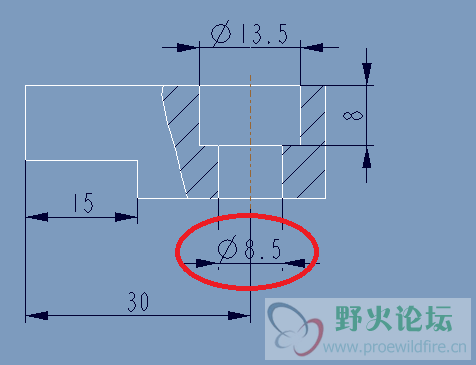

    图（一）

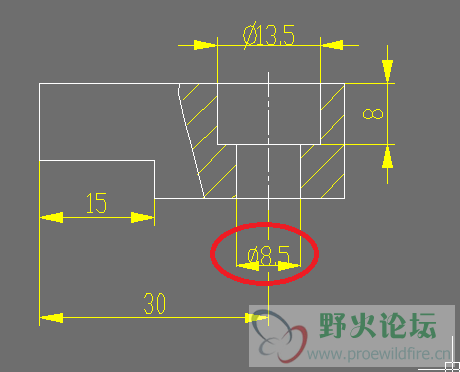

    图（二）
    广告位招租 |请联系 QQ：28016688
    回复

    使用道具 举报

    清风木子

    11

    主题

    377

    回帖

    3

    威望

    工程师

    Rank: 3Rank: 3

    积分
    414
    发表于 2015-12-5 17:39 | 显示全部楼层
    双击尺寸，属性栏里点击反向箭头
    回复 支持 反对

    使用道具 举报

    野火

    1261

    主题

    4万

    回帖

    899

    威望

    管理员

    Rank: 10Rank: 10Rank: 10

    积分
    47334

    社区建设勋章优秀斑竹勋章原创先锋勋章热心助人勋章宣传大使勋章斑竹勋章
    发表于 2015-12-5 22:57 | 显示全部楼层
    30 尺寸界线上右键，插入断点，最好是尺寸移动到右侧外面，无需断点
    努力，认真解答网友的每一个问题，共同学习，一起进步！  请勿发论坛消息求助。
