这个曲面用PRO/E如何建模？

minemp3 · 发表于 2015-11-10 22:14

本帖最后由 minemp3 于 2015-11-10 22:27 编辑

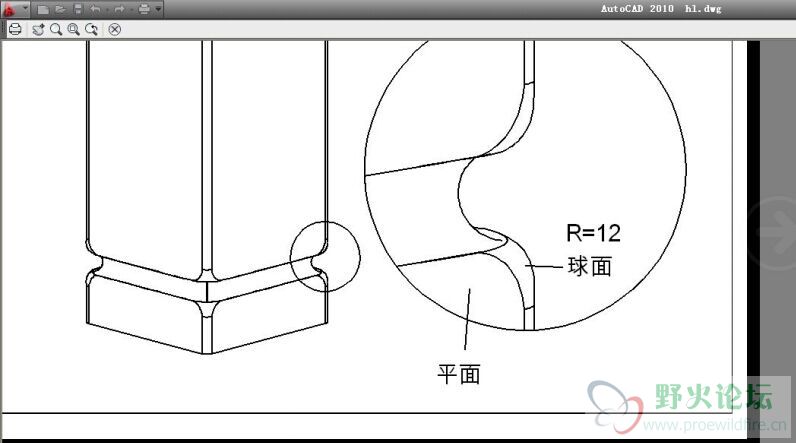

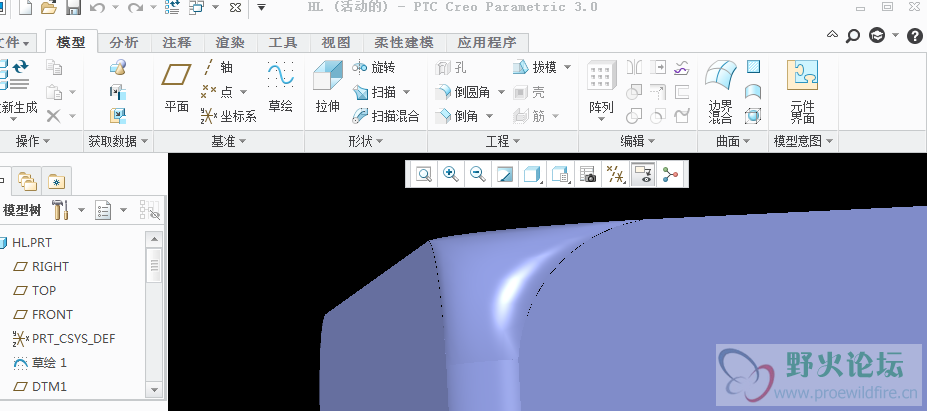

用CAD实体建模画不来，这是用线条示意出来，想改用PRO/e画出这个实体建模出现两个问题，球面和左右两平面不相切，曲面要鼓出来，另外和平面间有缝隙，无法实体化。
这种建模，大家一般怎么作出来？

hl.prt.rar (44.9 KB, 下载次数: 8)

sdgdjgb · 发表于 2015-11-10 22:14

minemp3 发表于 2015-11-11 22:42

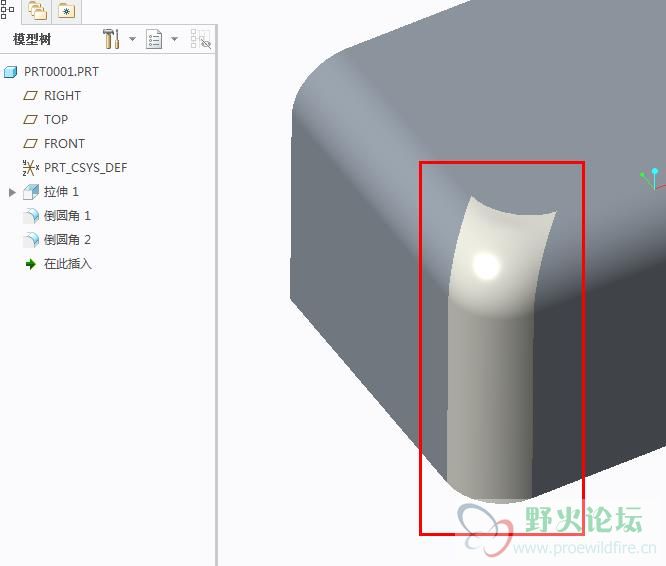

倒圆角试一下这样也可以，不过上面的R无法精确，用边界混合这种方法如何实现，试了一下边界混失败

方法二。

sdgdjgb · 发表于 2015-11-11 08:02

本帖最后由 sdgdjgb 于 2015-11-11 10:05 编辑


yh-1111.prt.zip (31.88 KB, 下载次数: 4)

LAOTING · 发表于 2015-11-11 08:23

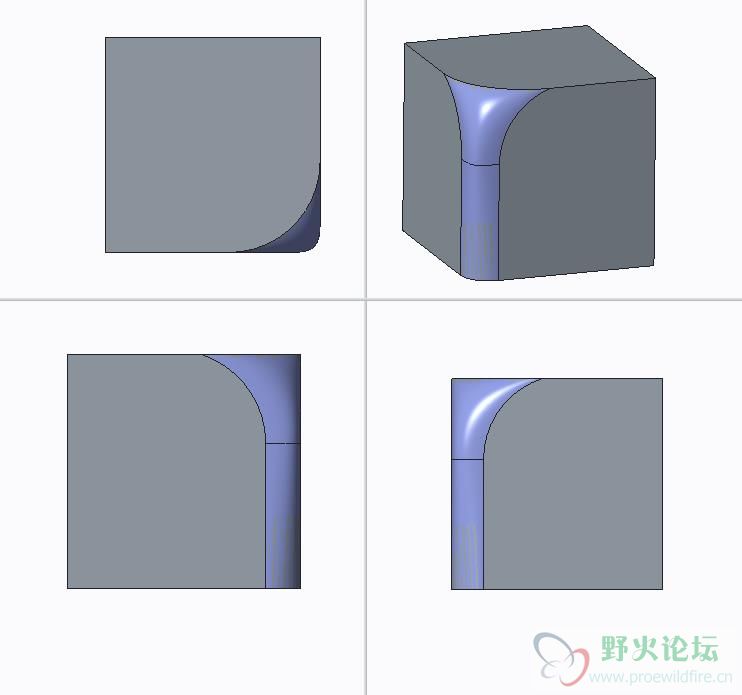

首先，这个问题就是一个顶点倒角，从实用的角度来看，那里多出一个R12球面是否有必要？

zxj155105535 · 发表于 2015-11-11 10:01

用边界混合，

minemp3 · 发表于 2015-11-11 22:42

sdgdjgb 发表于 2015-11-11 08:02

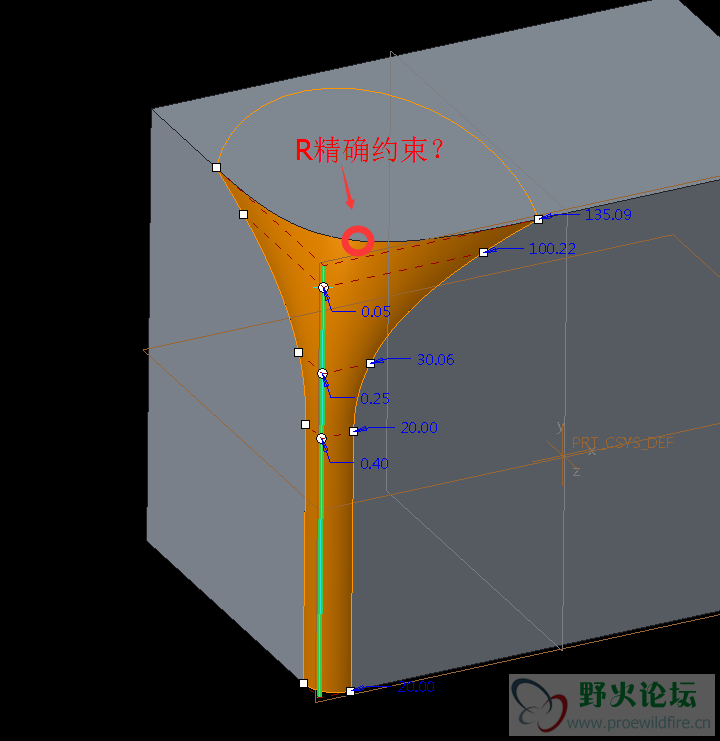

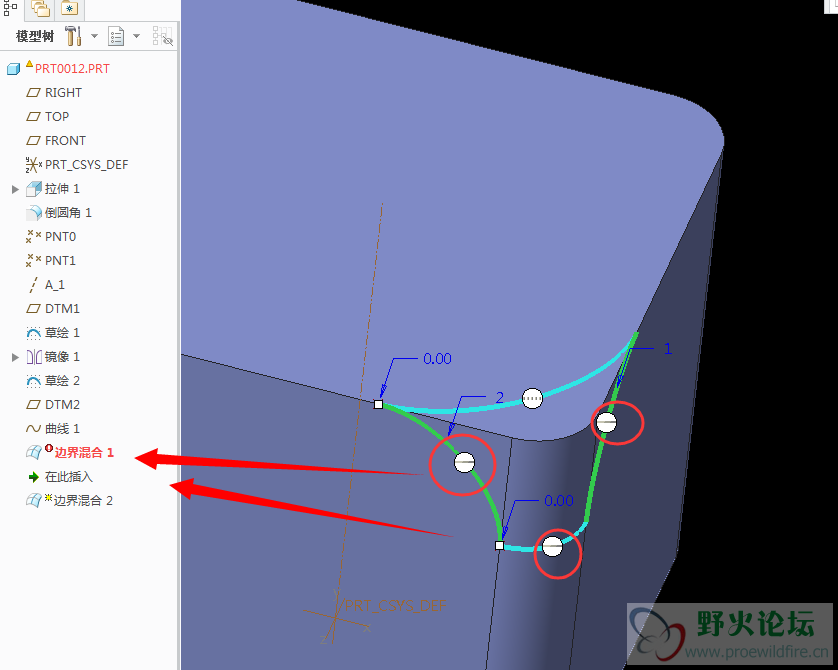

倒圆角试一下这样也可以，不过上面的R无法精确，用边界混合这种方法如何实现，试了一下边界混失败

prt0012.prt.rar (33.2 KB, 下载次数: 2)

sdgdjgb · 发表于 2015-11-12 09:23

本帖最后由 sdgdjgb 于 2015-11-12 09:26 编辑

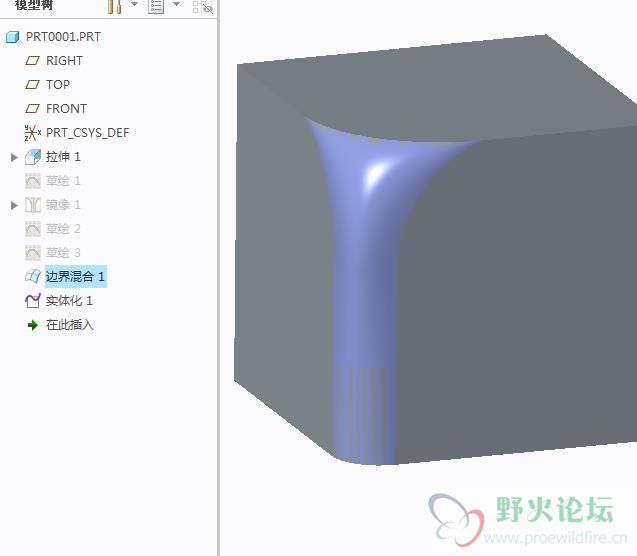

prt0001.prt.zip (32.33 KB, 下载次数: 5)

sdgdjgb · 发表于 2015-11-12 09:35

sdgdjgb 发表于 2015-11-12 09:23

minemp3 · 发表于 2015-11-12 20:53

sdgdjgb 发表于 2015-11-12 09:33

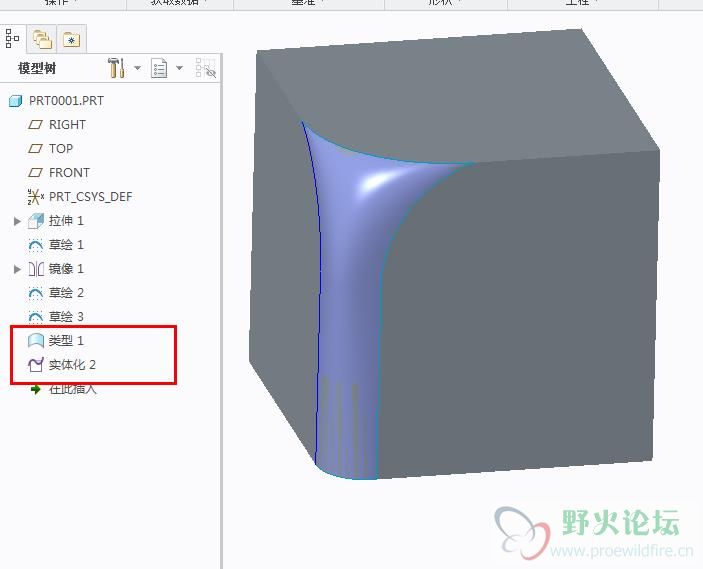

方法二。

不错啊，过渡很好

xiaolongwang · 发表于 2018-2-6 13:41

谢谢各位
