[原创] 将CAD草图DWG、DXF在CREO3.0中画装配体的教程。

[复制链接]

6

主题

42

回帖

7

威望

助工

Rank: 2

积分
66
发表于 2015-10-24 17:11 | 显示全部楼层 |阅读模式
在教程开始之前,我想简单说明一下,为什么CREO在画实体会和CAD联系起来,CREO也能草绘啊,而且修改尺寸很方便,但是creo在画复杂的装配体时计算量很大,容易造成闪退,特别是草绘图复杂了容易出现此类情况。本人经历很多次,对电脑的要求特别高。所以,我觉得有必要做一个教程给有些刚开始学软件的同学交流一下。
好吧,废话不多说。开始,,,,,,,

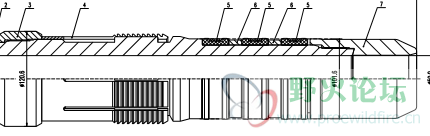

1、目标:完成如图所示的三位建模。

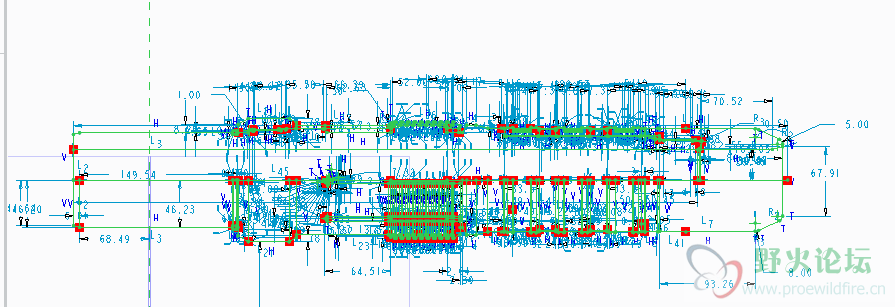

2、将上图在CAD中完成绘制,此时你要知道你绘制的图是什么样子,我们只要外形轮廓,外形轮廓。外形轮廓,重要的事情说三遍,画这种外形在CAD中很快就能完成,几分钟搞定。经过分析,该装配体为回转体,所以我们可以画一般,旋转就能得到。

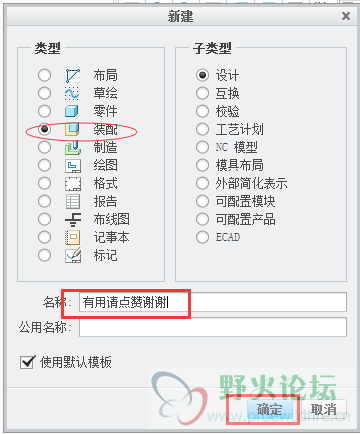

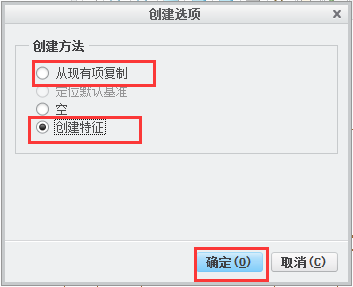

3、接着在CREO里面新建装配体,

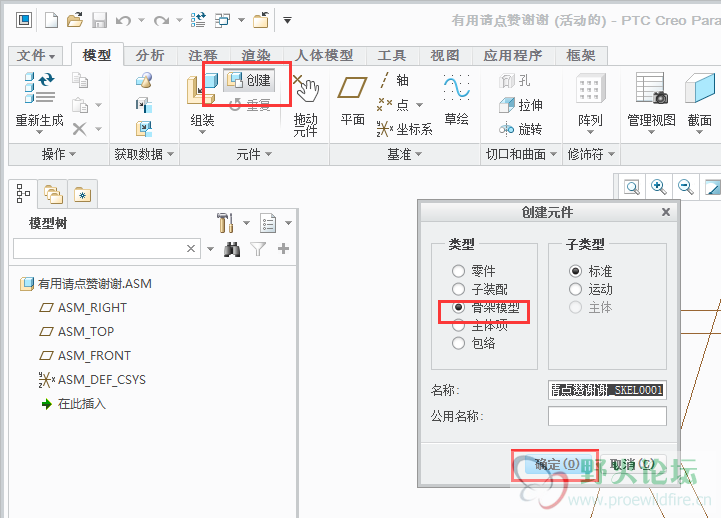

4、创建、骨架模型,至于为什么要这么做,骨架模型有什么作用,这里解释太费精力了,而且以我智商说不清楚,请百度 creo自上而下、top-down教程, 4.png

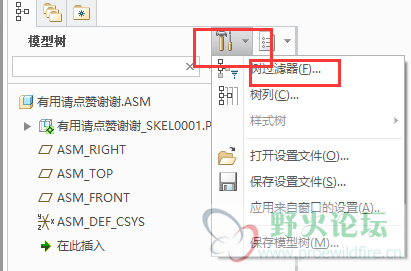

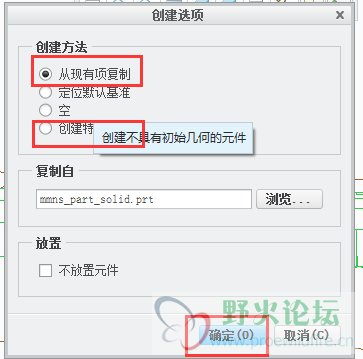

5、 5.1.png 5.2.png 5.3.png

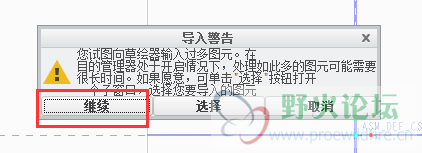

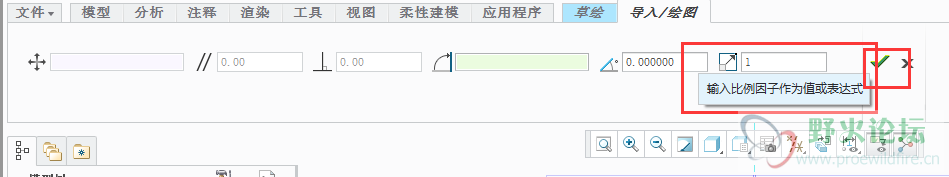

6、激活骨架模型、选择你习惯的草绘平面,单击草绘按钮, 6.2.png 6.3.png 6.4.png 6.5.png

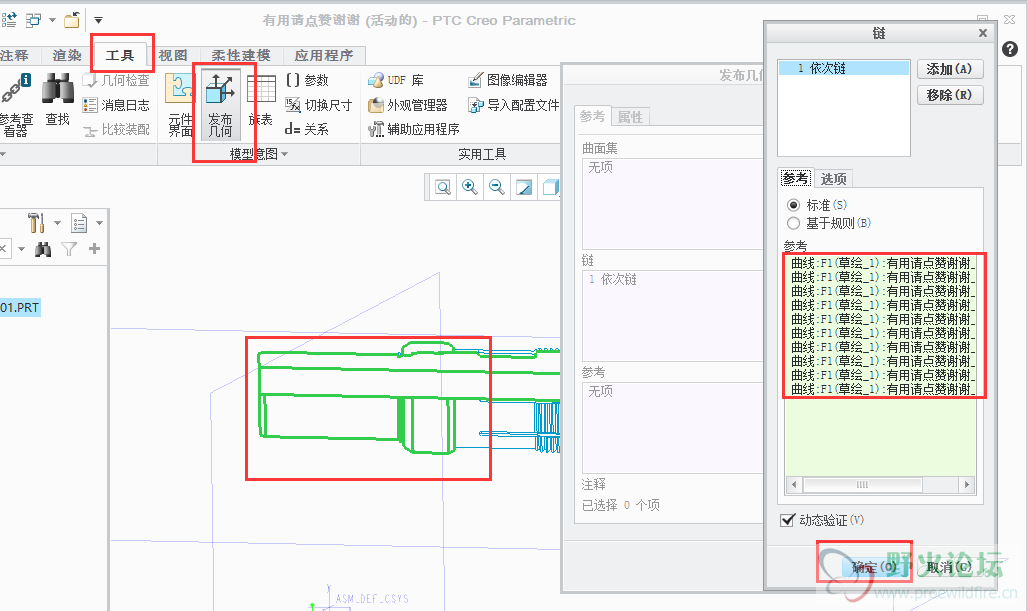

7、在工具选项卡中选择发布几何,(这个的目的是为了在后续的绘图中能引用骨架中的线性尺寸)。
8、激活装配体、激活装配体、激活装配体、重要的事情说三遍
7.1.png 7.2.png

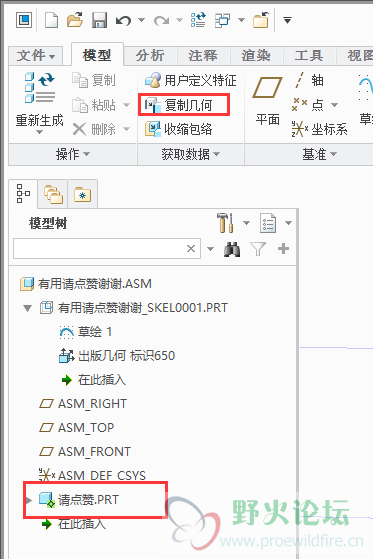

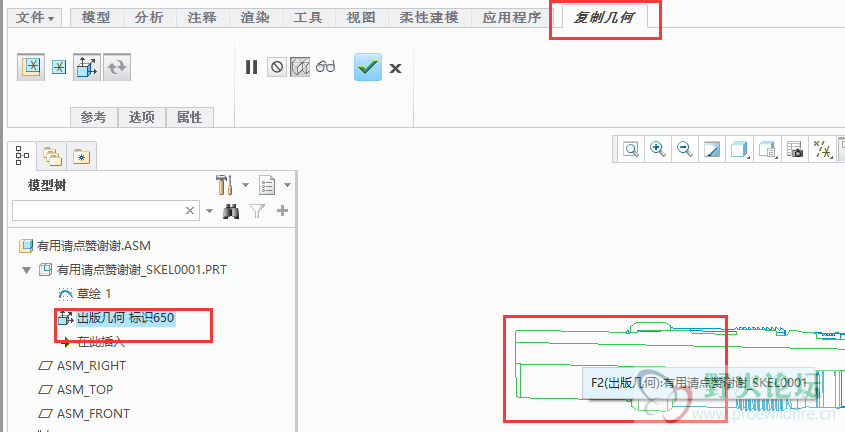

9、激活零件、激活零件、激活零件、点击复制几何、选择之前发布几何图形,会变成绿色,确定。
9.png 9.1.png

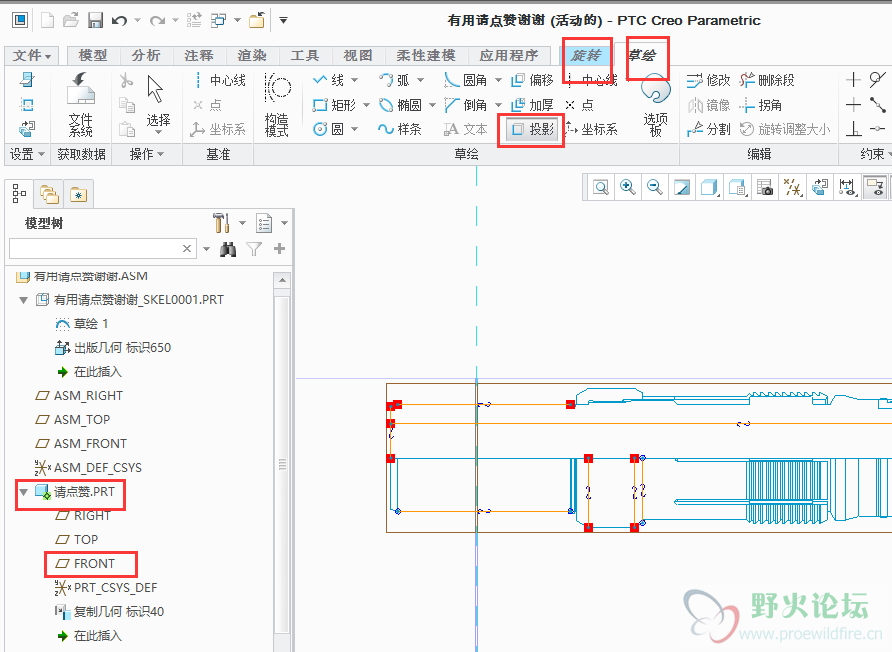

10、选择一个基准面,选择旋转命令,进入草绘环境,单击投影。将发布几何的线条投影出来,进行以后的编辑,
这只是一个零件的制作,还可以新建很多零件用同样的方法,
