提高轴设计速度 4 挡圈槽UDF

defeel · 发表于 2015-8-13 22:33

本帖最后由 defeel 于 2015-8-13 22:38 编辑

弹性挡圈孔UDF使用说明
javascript:;
在设计轴用或者孔用弹性挡圈孔时，经查要查表极为不便。现将各规格的设计参数（尺寸公差、参考轴径和孔径等）集成于用户自定义特征（UDF）的族表中，以便使用。

轴用或者孔用弹性挡圈孔的UDF各两个，分左端面定位和右端面定位。共4个UDF：
shaft_ring_groove_l.gph
shaft_ring_groove_r.gph
hole_ring_groove_l.gph
hole_ring_groove_r.gph
包括2个参考模型gbt893_1-1986.prt和gbt894_1-1986.prt。

在设计槽时，在【插入】/【用户定义特征】选择shaft_ring_groove_r.gph中的SHAFT_RING_GROOVE_R_42 【OK】

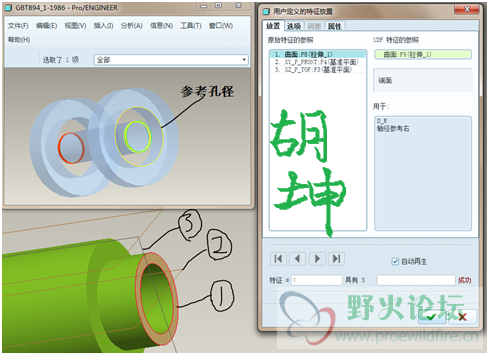

选择放置定位的端面1和与之垂直平面2和3，如下图所示。【OK】完成放置。

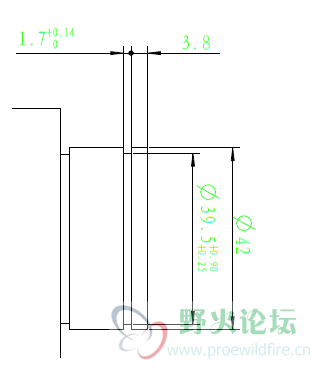

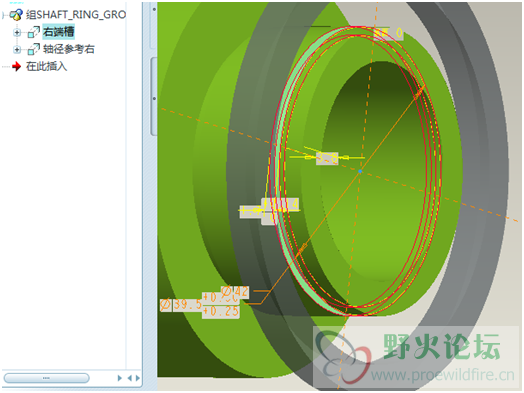

完成后如下图所示，编辑特征时看到已经有了标准的尺寸和公差了。对于参考孔径的特征可以隐含或者删除。出工程图时显示就行了。其他UDF类似，不再赘述。
