用混合方式创建的某种风道钣金件的展开

花依暮 · 发表于 2015-7-21 10:49

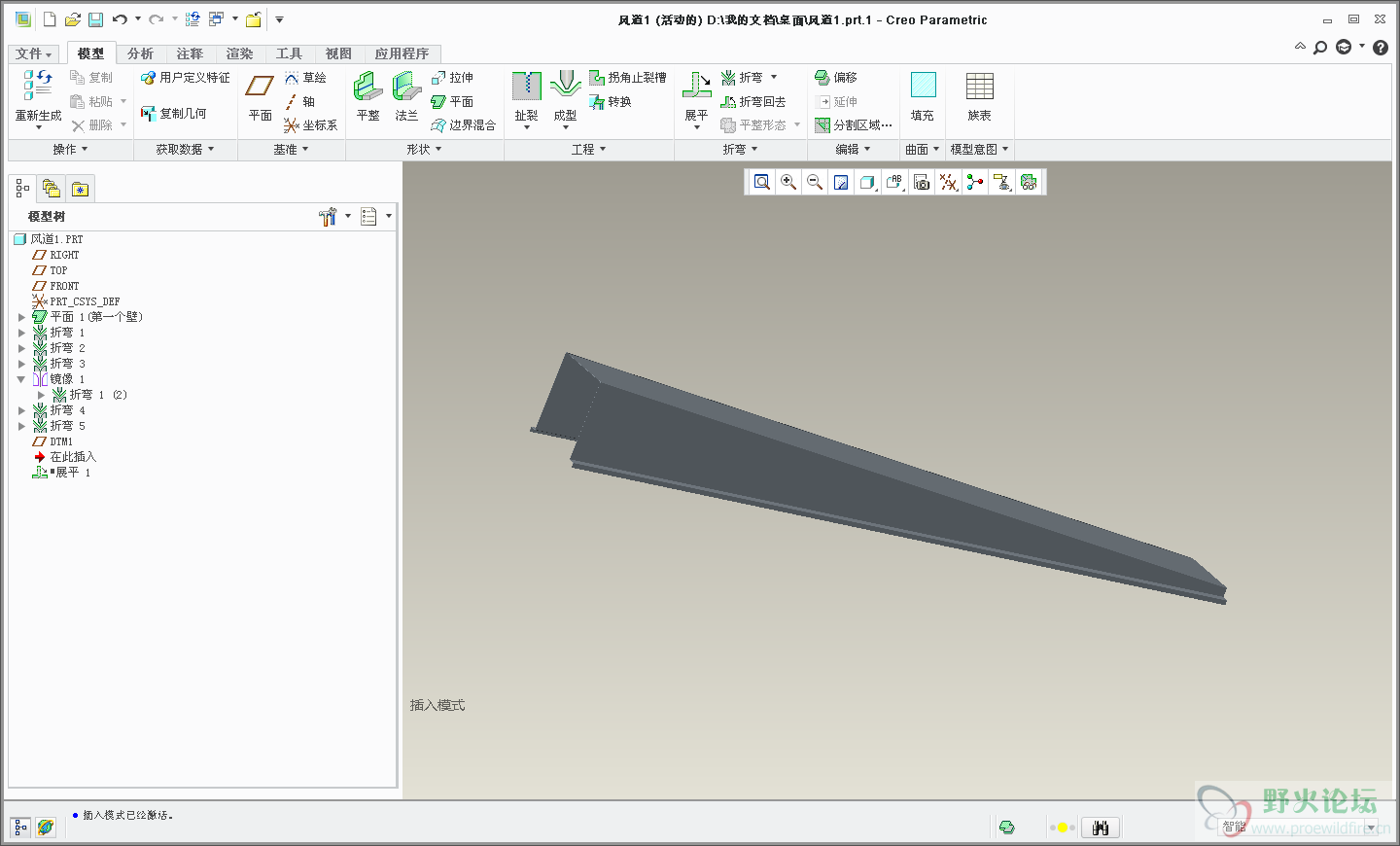

如图

创建展开特征失败，creo2.0 文件：

风道折板件1.prt.zip (104.8 KB, 下载次数: 15) 正苦恼怎么展开

下面是自己算料折板的可以展开

源文件creo 2.0

风道1.prt.zip (132.2 KB, 下载次数: 17)
只是有误差，而且不小，所以想直接绘制展开

花依暮 · 发表于 2015-7-21 10:50

有空的帮我看看，很简单的东西，自己学艺不精啊

jty_glj · 发表于 2015-7-21 14:57

你的模型，有问题，具体原因说不清，有个弯展不开，对称的那个可以展开
复制你模型的曲面，偏移重新生成你的模型，在展开就可以了
如图

qwerabcd · 发表于 2015-7-21 18:52

R角过小，产生自交。将R角由0,8改为1.就可以了。

花依暮 · 发表于 2015-7-21 20:04

本帖最后由花依暮于 2015-7-21 20:05 编辑

jty_glj 发表于 2015-7-21 14:57
你的模型，有问题，具体原因说不清，有个弯展不开，对称的那个可以展开
复制你模型的曲面，偏移重新生成你 ...

非常感谢

也找到啦另外的方法

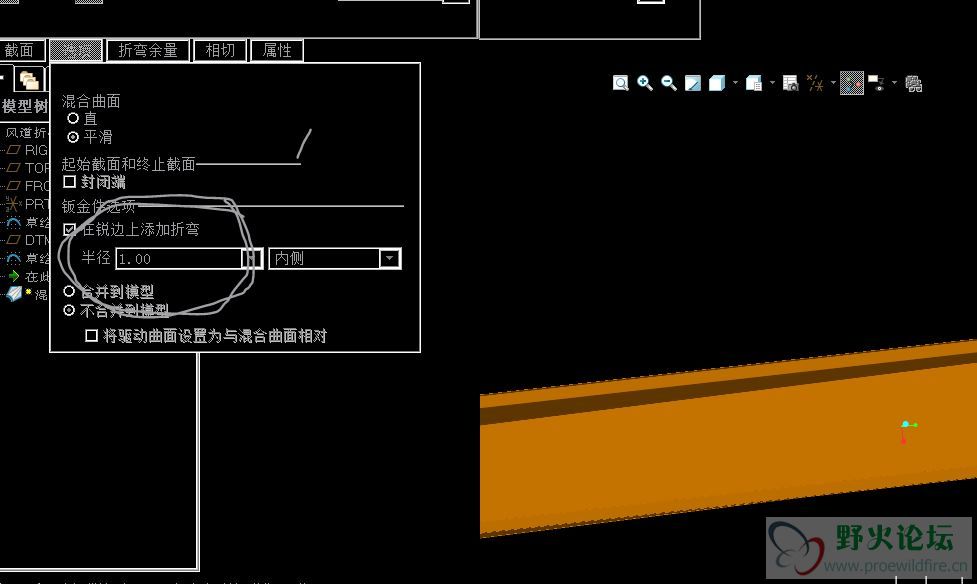

更改模型的相对精度改为绝对精度即可展开
方法：【文件】—》【准备】—》【模型属性】—》【精度】—》【更改】

花依暮 · 发表于 2015-7-21 20:05

qwerabcd 发表于 2015-7-21 18:52
R角过小，产生自交。将R角由0,8改为1.就可以了。

感谢啦

zh_2008 · 发表于 2015-7-22 11:03

大牛在民间啊

jty_glj · 发表于 2015-7-23 10:21

花依暮发表于 2015-7-21 20:04
非常感谢也找到啦另外的方法
更改模型的相对精度改为绝对精度即可展开
方法：【文件】—》 ...

不错，学习了
