关于creo工程图里剖面后部分零件的显示问题

godhlcs · 发表于 2015-7-1 10:43

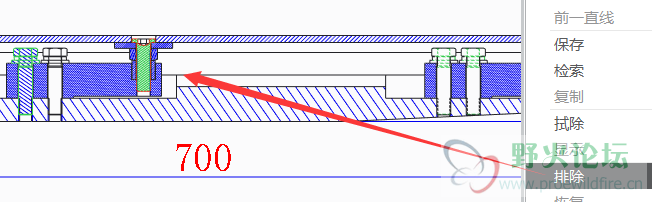

这里我截面已经排除这些零件了。
为什么这里还是剖面显示呢？

正确应怎么操作？

godhlcs · 发表于 2015-7-1 11:20

我发现模型里截面和工程图这里不关联
即使模型截面这里选择排除，工程图这里截面后，零件还是有剖面线显示。很郁闷。
只能一个一个的去排除剖面线吗？

godhlcs · 发表于 2015-7-1 11:22

lanxueyue · 发表于 2015-7-1 11:25

本帖最后由 lanxueyue 于 2015-7-1 11:29 编辑

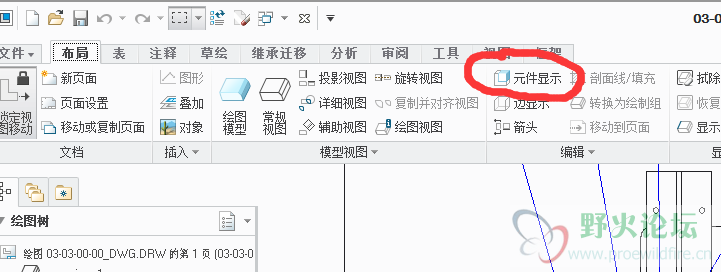

工程图-布局-元件显示 -消隐显示 -所选视图好像要先将剖面线排除掉

godhlcs · 发表于 2015-7-1 11:38

lanxueyue 发表于 2015-7-1 11:25
工程图-布局-元件显示 -消隐显示 -所选视图好像要先将剖面线排除掉

剖面线直接排除就好了，不用再去元件显示里搞消隐模式。

排除，溢出，拭除，删除，移除
creo里这几个命令翻译。真心体会到了汉语的博大精深。

lanxueyue · 发表于 2015-7-1 11:40

godhlcs 发表于 2015-7-1 11:38
剖面线直接排除就好了，不用再去元件显示里搞消隐模式。

排除，溢出，拭除，删除，移除

排除，溢出，拭除，删除，移除真心不懂他们的区别

jty_glj · 发表于 2015-7-1 14:31

你说的问题我试了一下，在模型状态定义了A截面，若工程图中视图已作2D截面，并应用了A截面，这时，事后修改模型中截面A排除螺钉，在工程图中没有反应。
解决方法：工程图中已作2D截面，设为无剖面，点击应用。再重新设定2D截面，并指定A截面，确定。
一切 ok了。

godhlcs · 发表于 2015-7-2 11:26

jty_glj 发表于 2015-7-1 14:31
你说的问题我试了一下，在模型状态定义了A截面，若工程图中视图已作2D截面，并应用了A截面，这时，事后修改 ...

总结：1.先在3d模型里做截面，选择排除零件，然后在2d工程图里选用其剖面时，排除的零件剖开。
      2. 如果先在3d模型里做截面，起初并没选择排除零件，然后在2d工程图里选用其剖面时，
         发现需要的零件要被剖开，再到3d模型里的截面下编辑要排除的零件，转到2d工程图里后，
         刚编辑选择要排除的零件依然有剖面线。这时需要在2d工程图里选择排除这个零件的剖面，
         才可实现所选的零件不被剖。
结论：3d模型剖面具有优先性！
