怎么测量和作图，求大神教路

SID_HE · 发表于 2015-6-23 15:41

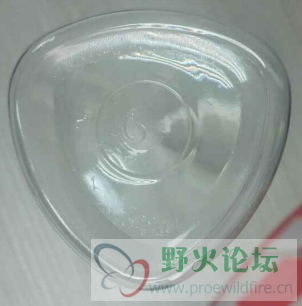

最近遇到一个3角形的瓶子不会测量和作图，求大神教导！万分感谢

华能电气 · 发表于 2015-6-23 15:54

wowo1397 · 发表于 2015-6-23 17:36

测量它的对角就可以知道它的直径了，这是个等腰三角形，由三个圆弧组成的。听简单的

显示全部楼层 · 发表于 2015-6-23 19:56

提示: 作者被禁止或删除内容自动屏蔽

ZHUXIAOHUAJT · 发表于 2015-6-23 21:16

最好准备一点测量工具，，，比如R规

SID_HE · 发表于 2015-6-24 10:38

wowo1397 发表于 2015-6-23 17:36
测量它的对角就可以知道它的直径了，这是个等腰三角形，由三个圆弧组成的。听简单的

绘图方面圆弧我只能标注到他的圆心到角的距离！是不是那里出错？

susy520 · 发表于 2015-7-10 16:40

1：拍照JPG
2：在导入PROE，尺寸缩放跟瓶子尺寸一样。有误差正常的。
