如何在工程图让标准件和零件分别显示

lanxueyue · 发表于 2015-7-23 19:28

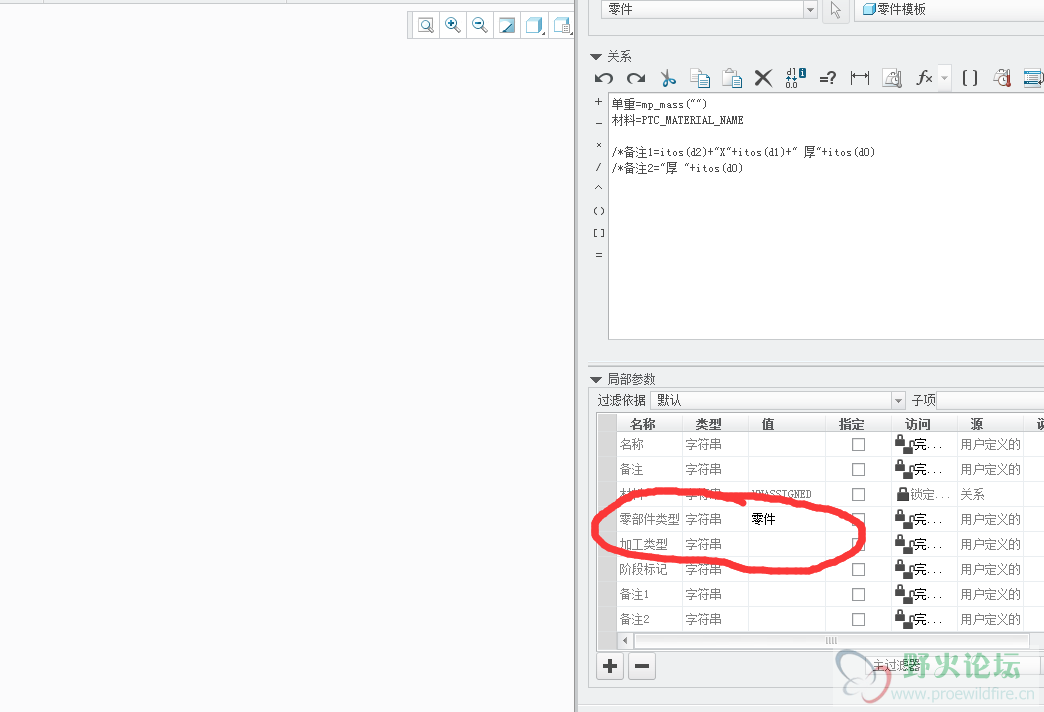

第一步，零件模板做个零件类型参数。画图时分别设置普通零件定为零件而标准件的零件类型定为标准件

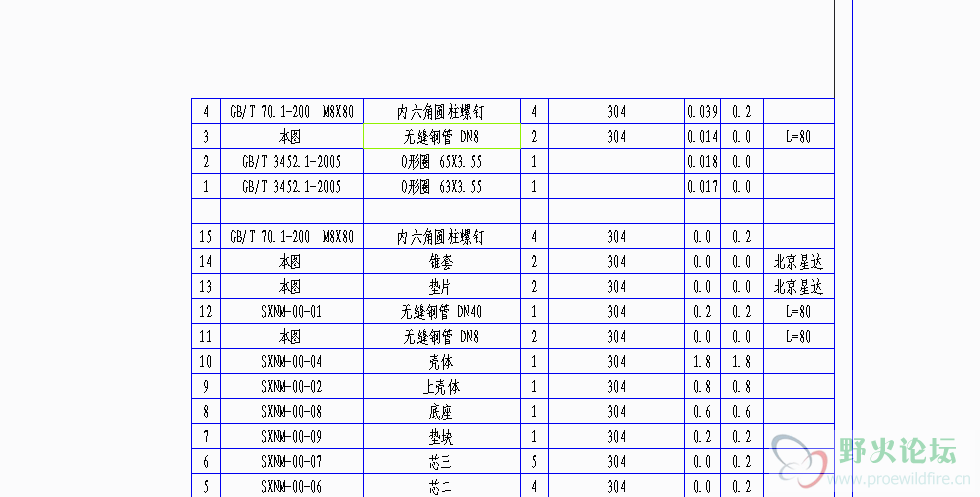

第二步，ASM.frm .装配图的格式文件明细栏 bom表定义两个重复区域，然后使用重复区域过滤让两个重复区域显示不同的零件类型

说着可能听不懂，等哈给你传个模板

lanxueyue · 发表于 2015-7-23 20:08

零件模板在创建  零件时使用注意添  零部件类型
组件模板在创建  组件时使用注意添  零部件类型

1111是绘图格式文件只在装配体文件生成工程图模式下使用

记住  上传的给你的模板文件的路径  新建文件的时候不要  勾选  使用默认模板使用我上传的模板你自己试试我已试验过了

lanxueyue · 发表于 2015-7-23 20:11

xmtnt 发表于 2015-6-25 15:02
怎么不给个做法呢？

我已在此贴上传附件，请参看

qq12026652 · 发表于 2015-7-25 09:18

学习中，，看看
