creo/schematics2.0 三维自动布线原理图（一）

sv300weigang · 发表于 2015-6-17 11:25

本帖最后由 sv300weigang 于 2015-6-17 15:52 编辑

说实话，schematics的内容我也是刚刚开始接触没多久，学到的东西也就是入门。但是想到在论坛各处相关的资料非常少，Schematics的前身就是routed system designer，网上的资料也同样不好找，最后还是从schematics自带的教程和帮助中心中自己学习，其实也没吃透，为了让一些有心学习的人能早日接触并上手，也为了通过交流互相提高，还是有必要写上一些，不完善的地方请大伙多多指教。
我的目的是通过在Schematics绘制电器系统的原理图（更简单的做法是画成接线图），实现在creo/cabling模块下的自动布线。原有的一些proe/creo布线教程主要介绍的是手动布线的内容，关于自动布线讲的也是proe/diagram下绘制原理图的教程，不但非常简单，而且个人觉得diagram的功能也比较有限，并不适合深入的使用。
由于使用的是schematics2.0的多语言版，汉化不充分，很多菜单都还是英文的，为了不出现理解错误，就直接用了。

一、 Schematics使用的最开始也是最重要的工作，就是配置自己的catalog explorer（目录浏览器），因为其中包含了原理图绘制过程中需要用到的各种块(block)、端口(port)、组(group)、线(fiber)，关于它们的解释，可以找帮助文件《关于目录项》（图1）

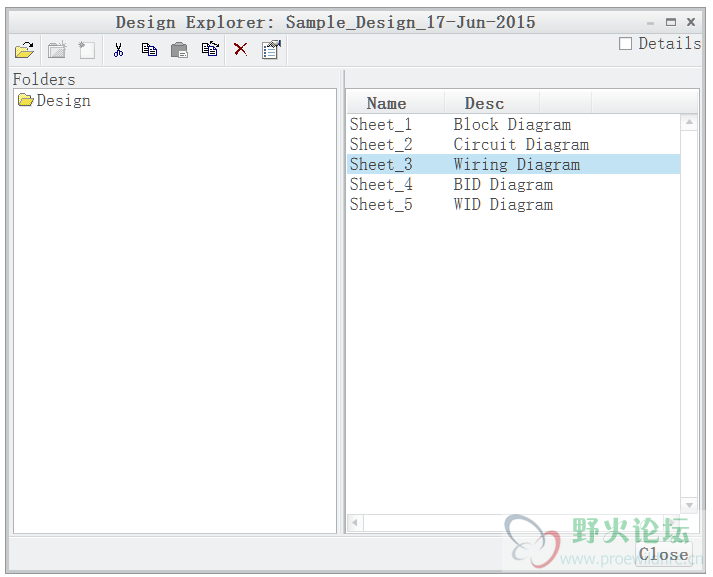

1、首先利用模板新建一个设计（文件—新建—sample catalog），在默认名称和路径下确定，在design explorer窗口中，双击sheet_3进行布线图设计。（图2）

2、关闭当前的design explorer窗口，进入绘图状态，此时窗口里已经有了一个现成的布线图以及相关的图表。

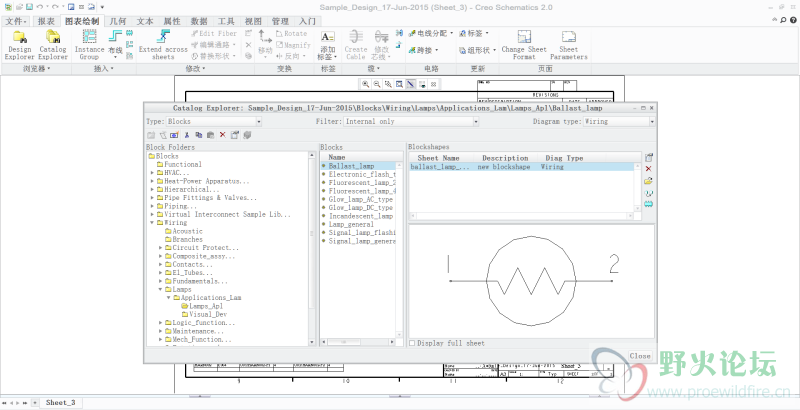

3、把视图切换到图表绘制页，单击点击catalog explorer，进入catalog explorer窗口；（图3）

4、在catalog explorer窗口中，点击type的下拉菜单中，会发现block、port、group、fiber等基本图素。根据点开的类型，其下以文件夹形式又进一步进行了分类，展开某个文件夹后，在中间栏出现具体的某个图素，此时单击窗口diagram type下拉菜单中的block或wiring选项，就会发现在右下册栏框中出现了具体的图形，这些就是我们绘制原理图或接线图的基本图素。
5、可以发现，上述图素中，有的是在diagram type下拉菜单中选择block才出现图形的，而有的是在选择wiring才出现的，两者的差别按我个人的理解block状态的图形在原理图或接线图中是不连接线缆的，只有wiring状态的图形才能。我的用法是用block表示各种功能元件如开关、继电器、ECU、传感器、保险等等，因为很多情况下这些元器件并不是直接和线束连接（即使有，很多也都已经带上插接件了），都是通过插接件来进行连接的。同样的道理，如果要画插接件，那么diagram type中的类型则一定要改成wiring，比如常见的OT、UT端子，以及各种多针插接件等。
6、对于type的下拉菜单中的block、port、group、fiber等分类，具体可以看帮助文件《关于布线图类型》中的解释，我一般把元器件如开关、继电器、ECU、传感器、保险，也有一些简单的插接件如UT、OT端子等单芯插接件等归纳在blocks中（注意这里不是diagram type菜单中的block）。而把多芯的插接件、多芯的缆线归到group中，一般的单芯线归到fiber中。
***记住当前的设计是一个示例文件，似乎不能在里面进行自己的设计，但是通过对catalog explorer下各种图素的观察和理解，会对后面我们自己的设计有很大帮助。而且我们需要把示例文件中的catalog explorer下各种图素导出来，在它的基础上建立自己的图素。***

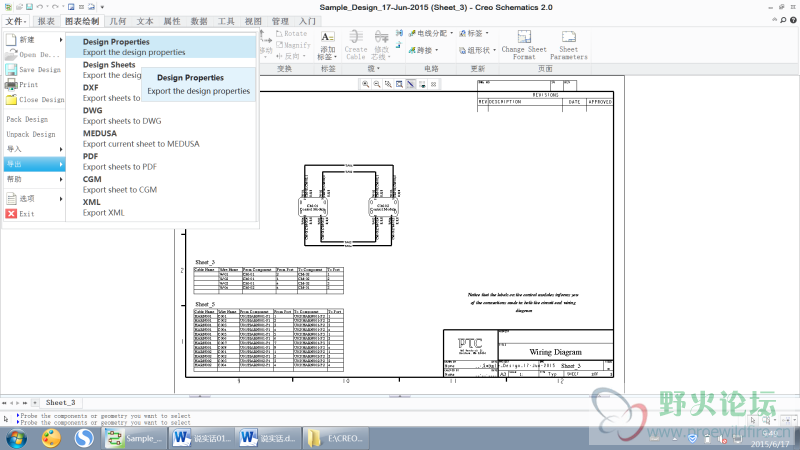

7、在工具栏上点击文件页，单击导出，选择design properties，选择希望的目录和文件名，将该*.props文件输出并保存。
8、除了上述的图素外，将图表绘制页切换到管理页面时，单击edit global parameters按钮，在弹出的define type窗口中的右下栏parameter pool中，有很多参数，这些参数就是各种图素中除了图形以外更重要的东西，里面包括了各种图素的类型、名称、3维模型名、端口名、规格、单位、插针数量等等各种重要属性，，有一些是必须的，赋值也是有特殊规定的。熟悉这些属性和它的赋值，对绘图和导入3维都非常重要。（图4）

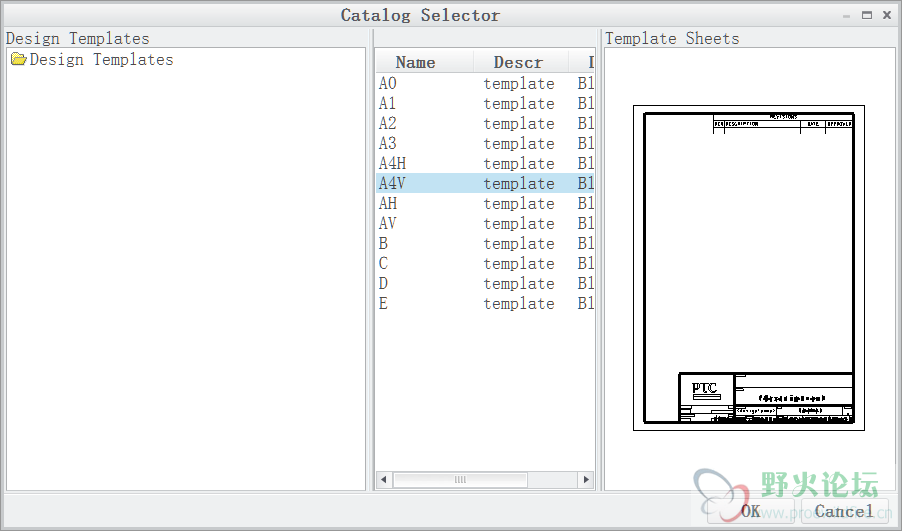

9、这时就可以新建自己的设计了，点击文件—新建—create new design，在弹出new design窗口中，填写名称和设计存放目录，OK后出现的design explorer窗口中，点击create a new sheet按钮，在弹出窗口中选择一个图框用于绘图。（图5）

10、随后在design explorer的右侧窗口中，双击刚才添加的图幅名称，就会出现绘图界面，此时可以关闭design explorer窗口，同时也进入图表绘制页，可以开始绘图了。
11、以其把设计叫做绘图，其实还不如叫做拼装更准确，因为绘图的基本要素都必须通过
catalog explorer中的各种已经定义好的图素进行，因此必须对当前的catalog explorer中的内容进行确认。
12、点击工具栏上catalog explorer按钮，进入catalog explorer窗口，你会发现当前的各种图素都是空的。而且从图表绘制页切换到管理页面，单击edit global parameters按钮，在弹出的define type窗口中的右下栏parameter pool中，你会发现里面的参数的种类和数量比起示例文件都要少了很多，很多关键参数都是缺失的。我曾从零开始，通过手动添加参数，把自己需要的各种元器件、插接件、线缆全部建立起来，并且完成了自己的接线图，但最后导入3维时却无论如何生成不了线缆。

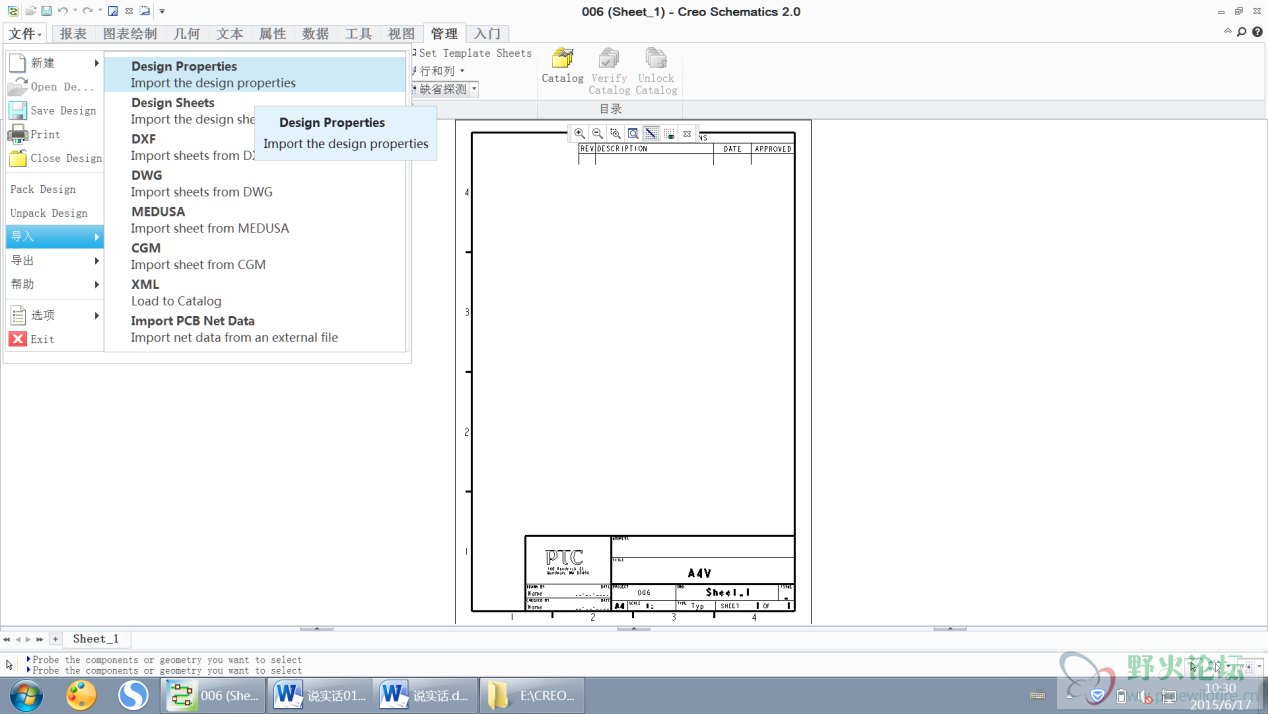

13、这一步就是要把上面从示例设计中导出的*.props文件导入到我们当前的设计中来，单击文件页，导入-design properties，从弹出窗口中找到自己保存的*.props文件，并按默认直到最后完成。（图6）

14、导入完成后。再打开catalog explorer窗口，这时示例文件中的各种图素都已经全部导进来了，而且在管理页面中的edit global parameters下的parameter pool内各种参数都很齐全。
15、但是新的问题来了，就我个人而言，主要目的是通过schematics完成整机电气原理图或布线图的设计，catalog explorer中原有的很多图素太多，而且也不完全符合自己的需要。这时就需要对catalog explorer中的内容进行整理，或删除、或添加、或修改。
