利用可变截面做凸轮

PROE~爱好者 · 发表于 2015-5-19 19:42

各位高手，利用可变截面扫描，根据附件零件的图里的那个曲线做凸轮，怎么老是扫描一半呢，应该是扫描360°才对。帮忙看看。利用的是这个函数sd10=evalgraph("cam1",trajpar*360)

jty_glj · 发表于 2015-5-19 19:42

本帖最后由 jty_glj 于 2015-5-21 09:50 编辑

扫描一半是因为你选择主轨迹线时失败，只选了一半，选另一半时，你错误的按下了ctrl键，而ctrl键是加选，所以你选了两个半圆
在creo看来，你是选了两条轨迹线，至此你和软件之间沟通失败。
更正方法：移除第二条轨迹线，按住shift，左键点选另一半圆弧线，shift是选择边链。

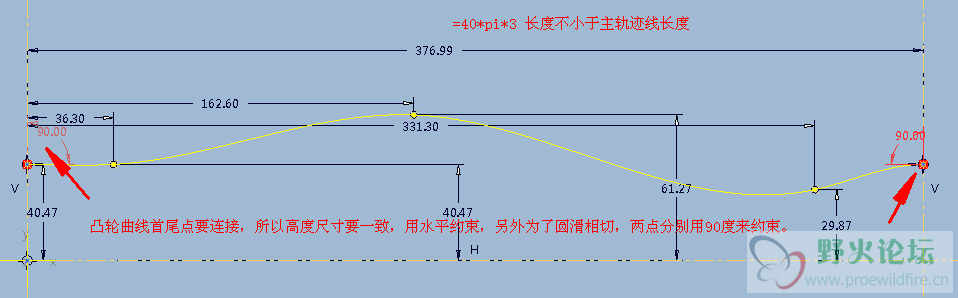

图形曲线联合变截面扫描控制截面形状注意：
一、图形曲线X值不小于扫描的主轨迹线长度。
二、作凸轮曲面时另需注意：
1、首尾相连，图形曲线首尾两点Y值要相等，可以用水平约束来控制

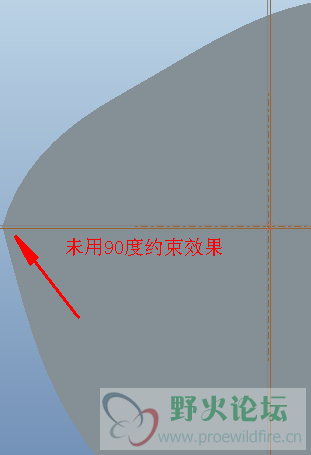

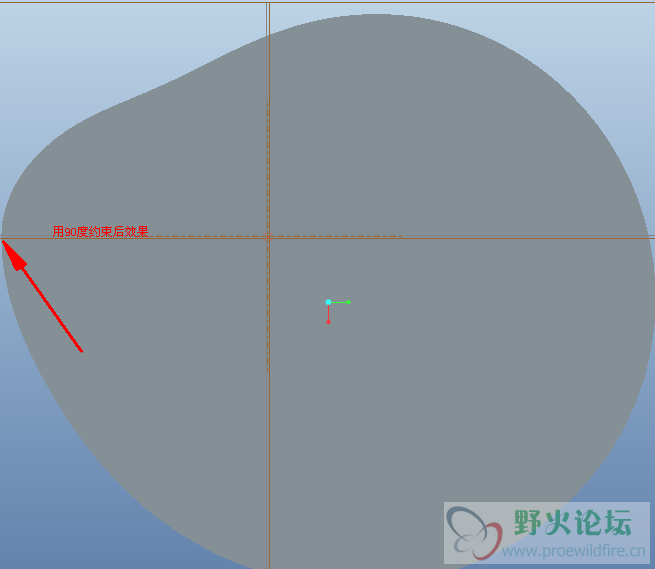

2、为了让凸轮首尾两点连接处圆滑相切，用角度来控制图形曲线首尾两点处的曲线方向水平。
关系式中，sd10=evalgraph（“cam1”，trajpar*40*pi*3）

PROE~爱好者 · 发表于 2015-5-20 19:58

jty_glj 发表于 2015-5-20 12:52
扫描一半是因为你选择主轨迹线时失败，只选了一半，选另一半时，你错误的按下了ctrl键，而ctrl键是加选， ...

把你做的零件发给我看看吧

PROE~爱好者 · 发表于 2015-5-20 19:59

jty_glj 发表于 2015-5-20 12:52
扫描一半是因为你选择主轨迹线时失败，只选了一半，选另一半时，你错误的按下了ctrl键，而ctrl键是加选， ...

把你做的发给我看看吧

jty_glj · 发表于 2015-5-21 09:49

附上模型

1571667282 · 发表于 2017-1-11 19:42

get，受教了

ch113210 · 发表于 2017-1-15 11:31

牛X
