求助怎么画

蝶飞 · 发表于 2015-5-4 11:21

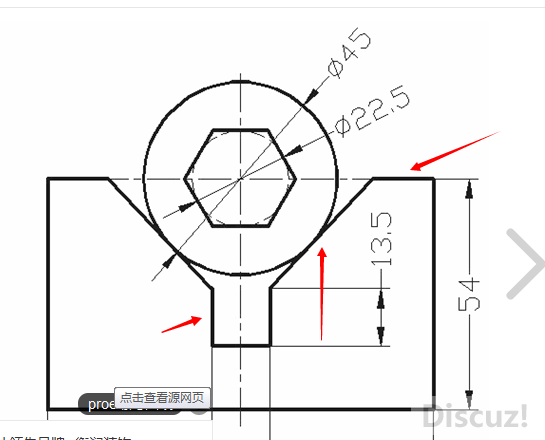

你的意思是这里没有标注尺寸所以在画的时候不能确定尺寸是吧！

蝶飞 · 发表于 2015-5-4 11:22

其实我也画过这个图，目的是教你使用工具的，你可以随意定义这里的尺寸，总之整个图形看起来比较像就可以了!

xingyushan · 发表于 2015-5-4 13:57

本帖最后由 xingyushan 于 2015-5-4 14:28 编辑

缺少的尺寸就是六边形的边长，12.99mm。默认那个V角是90度。图纸就出来了。

jonfe1314 · 发表于 2015-5-4 15:35

V槽的中线和螺母几何线的中心重合，这是重点！

九月末央 · 发表于 2015-5-4 17:30

应该是说约束的吧！圆是要用到约束练习！

315290549 · 发表于 2015-5-4 18:44

你给出的图片尺寸不全，截取完整尺寸图就很好画了。

背叛无妻 · 发表于 2015-5-5 13:00

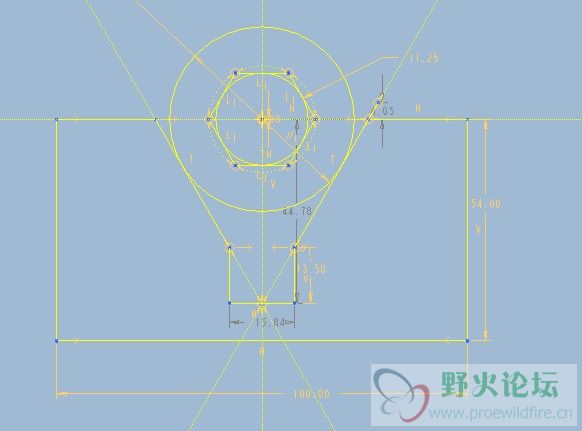

不知道楼主要的是不是这种效果（图222），画图要注意圆与斜线相切和两个斜线对称（图3333）
