在工程图中如何显示剖截面的另一面

wd155377 · 发表于 2015-3-25 16:57

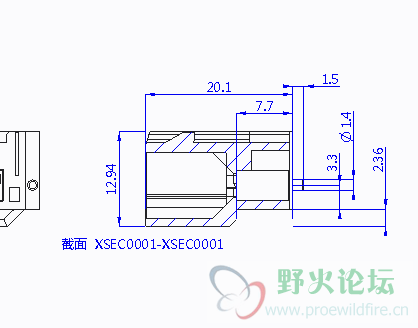

我想显示的是剖截面的另外一面，怎么解决

xjc76137613 · 发表于 2015-3-25 17:18

剖切面为左视图，那你另一面就是右视图了，不就解决了？

wd155377 · 发表于 2015-3-25 17:36

xjc76137613 发表于 2015-3-25 17:18
剖切面为左视图，那你另一面就是右视图了，不就解决了？

没有解决，那样的话试图的方向也反了，还要在cad中修改，我只是想在proe里要我这个剖截面的另外一面

beyond20058 · 发表于 2015-3-25 17:56

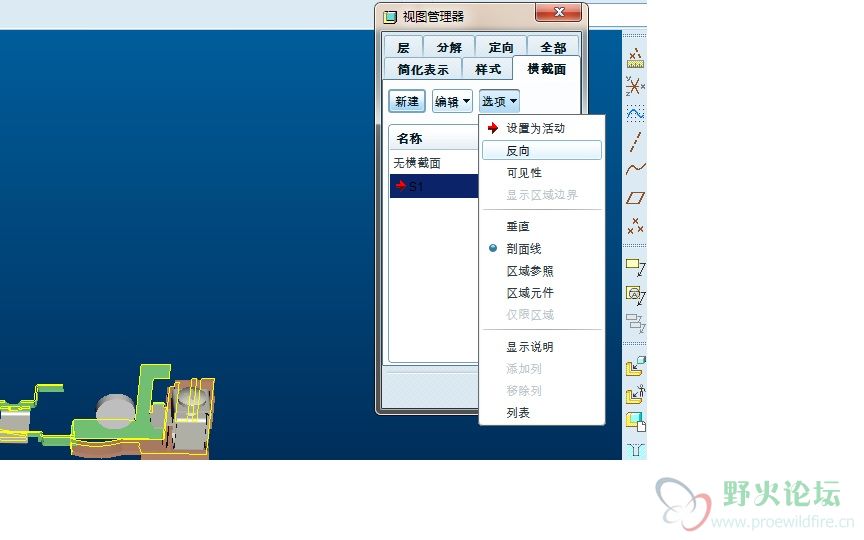

看图！

poplar19 · 发表于 2015-3-25 18:01

还是不太理解楼主的意思，感觉2楼说的没错啊。无论是投影视图还是一般视图，对于一个方向视图的一个剖面，我想只会有一种状态，不可能再实现“另一面”的。

liurunxing · 发表于 2015-3-25 18:35

在另一个方面建立一个视图V（定向），
在合适的位置插入一个普通视图，方向为V
使用剖面。
就可以显示另一个方向的内容。

xjc76137613 · 发表于 2015-3-25 19:43

wd155377 发表于 2015-3-25 17:36
没有解决，那样的话试图的方向也反了，还要在cad中修改，我只是想在proe里要我这个剖截面的另外一面

那这图看起来挺怪的啊，还有就是可以在零件图里面定向，你要哪个剖切面都可以

nizhen6007 · 发表于 2015-3-25 19:55

直接点反向就可以了。

4楼是正确的。

poplar19 · 发表于 2015-3-25 19:58

nizhen6007 发表于 2015-3-25 19:55
直接点反向就可以了。

4楼是正确的。

楼主好像是问的工程图的问题，不是建模中的横截面反向吧？

beyond20058 · 发表于 2015-3-26 08:22

poplar19 发表于 2015-3-25 19:58
楼主好像是问的工程图的问题，不是建模中的横截面反向吧？

建模里的视图是可以直接应用到工程图的！这个大家不会不知道吧！
