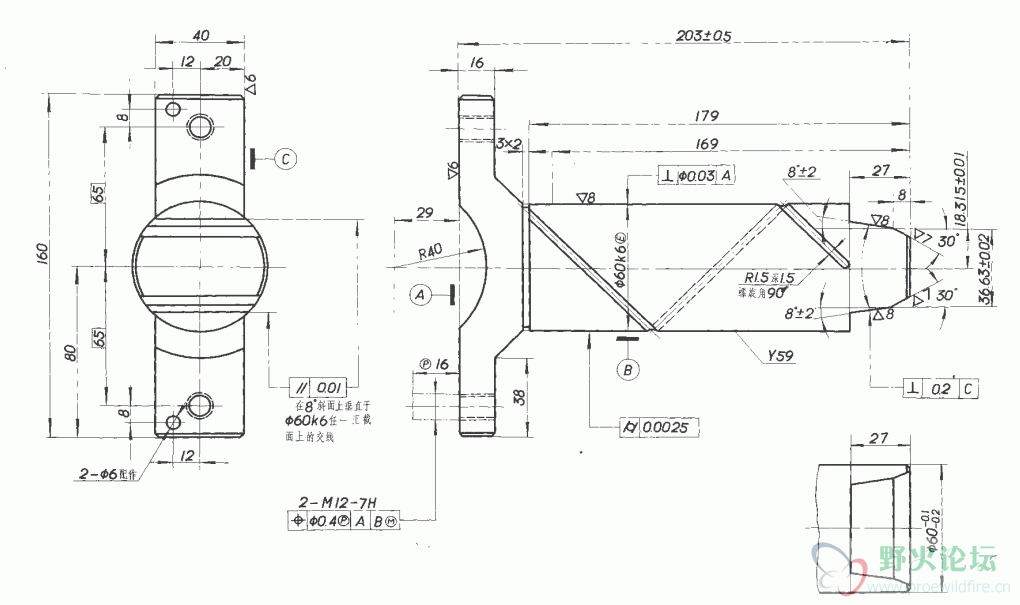

上个定位销的图纸，看看油槽你能不能画出来

翔梦随风 · 发表于 2015-3-20 21:45

如图所示的油槽，你会怎么画呢？注意，左视图油槽投影为直线，，螺旋角90度

xiwei_wang · 发表于 2015-3-20 21:57

学习

翔梦随风 · 发表于 2015-3-21 12:15

顶起

sdgdjgb · 发表于 2015-3-21 13:04

谢谢分享

kqihui · 发表于 2015-3-21 13:40

标的是螺旋角，那肯定是螺旋线了，只不过工程为方便画图就用了直线表示而已，
投影为直线，这就有点钻牛角尖了

jxloster · 发表于 2015-3-21 13:42

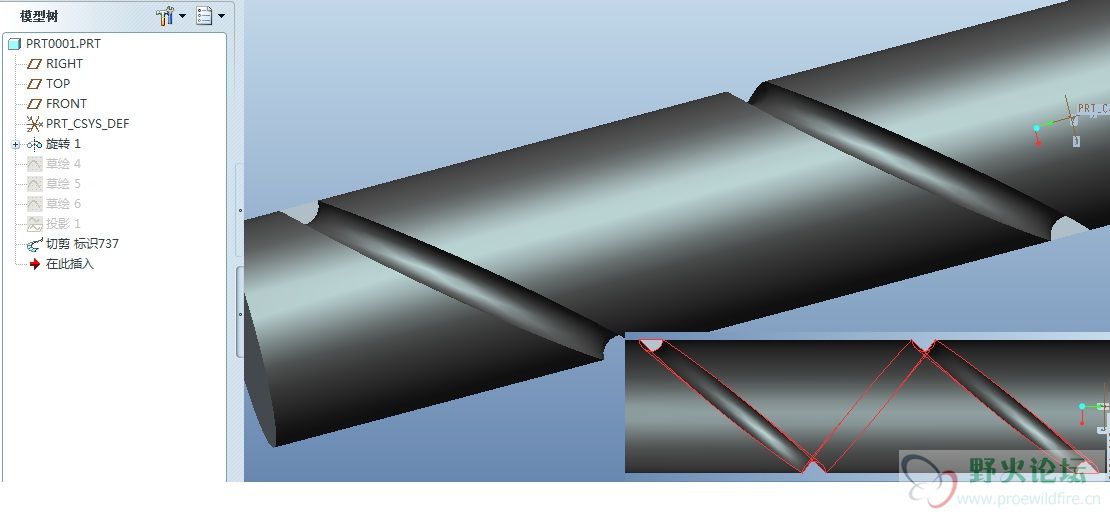

这个符合要求不？折线投影，取其一半扫摸描。

龙斩 · 发表于 2015-3-21 16:00

螺旋扫描

翔梦随风 · 发表于 2015-3-31 18:17

jxloster 发表于 2015-3-21 13:42
这个符合要求不？折线投影，取其一半扫摸描。

请教如何做的投影，投影到圆柱面两侧

snowing1221 · 发表于 2017-10-30 11:38

谢谢分享
