钣金工程图教程

secondangle · 发表于 2008-10-1 22:58

很久都没来跟大家交流了现在刚好是假期，所以就做个小教程跟大家分享。
首先讲讲钣金出图的步骤：
1.首先要有模型（就是钣金三维实体）
2.把模型展开，然后再折弯回去（这一步是为后面做准备的）
3.在模型文件里增加一个族表零件（即钣金展开件——用特征表示）
4.出二维图

secondangle · 发表于 2008-10-1 23:00

现在开始go！！！！

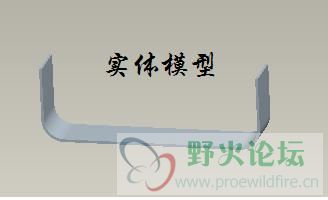

1.现在首先建一个钣金件模型（如下草图），名字为：BJCT

实体模型：

secondangle · 发表于 2008-10-1 23:02

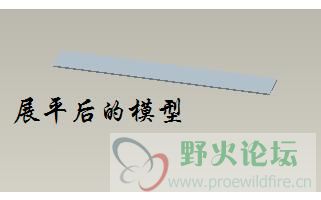

2.然后展平，再折弯回去（这一步就不多讲了，论坛里别的教程里有提到的）

3.建族表零件（工具——族表）

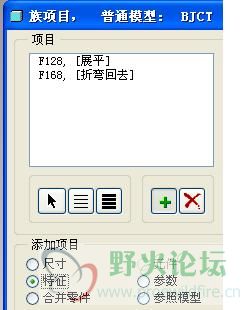

从模型树里选“展平”和“折弯回去”特征。（参考下图）~

~中键确认完成。。。

secondangle · 发表于 2008-10-1 23:05

接着：

游客，如果您要查看本帖隐藏内容请回复

设置好后“确定”。保存~~~

[ 本帖最后由 secondangle 于 2008-10-1 23:29 编辑 ]

secondangle · 发表于 2008-10-1 23:09

4出图

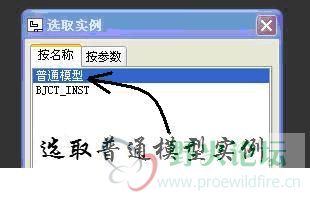

刚进入二维图界面是会弹出选取实例对话框

游客，如果您要查看本帖隐藏内容请回复

[ 本帖最后由 secondangle 于 2008-10-1 23:28 编辑 ]

secondangle · 发表于 2008-10-1 23:11

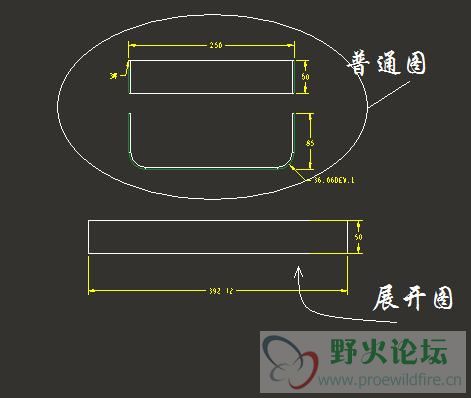

接下来的出图操作跟其它出图操作一样。最后完成的图如下
