大家帮忙看看这个零件怎么建模

zhjs548 · 发表于 2014-11-11 14:39

大家帮忙看看这个零件怎么建模，实在是想象不出来

ling9400 · 发表于 2014-11-11 14:53

外圆内方？一个圆柱体里面有一个长方体？

叶子风云 · 发表于 2014-11-11 15:12

确定没上传错图片？外圆内方...

085304229 · 发表于 2014-11-11 15:34

图有问题，你在哪里弄来的？

zhjs548 · 发表于 2014-11-11 16:11

本帖最后由 zhjs548 于 2014-11-11 16:24 编辑

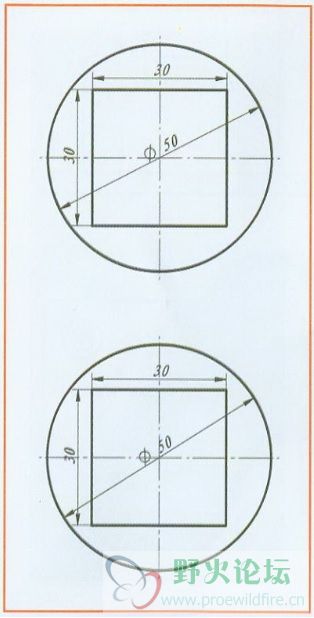

这是北京菁华锐航出版的《三维CAD习题集》里面的一个例题，我也想不明白，还有另为一个也做不出来。

ling9400 · 发表于 2014-11-11 16:26

发一个你自己做的来看下，就算没做好的也可以，让我们明白你到底想要的结果是什么？

ceshingoe · 发表于 2014-11-11 16:39

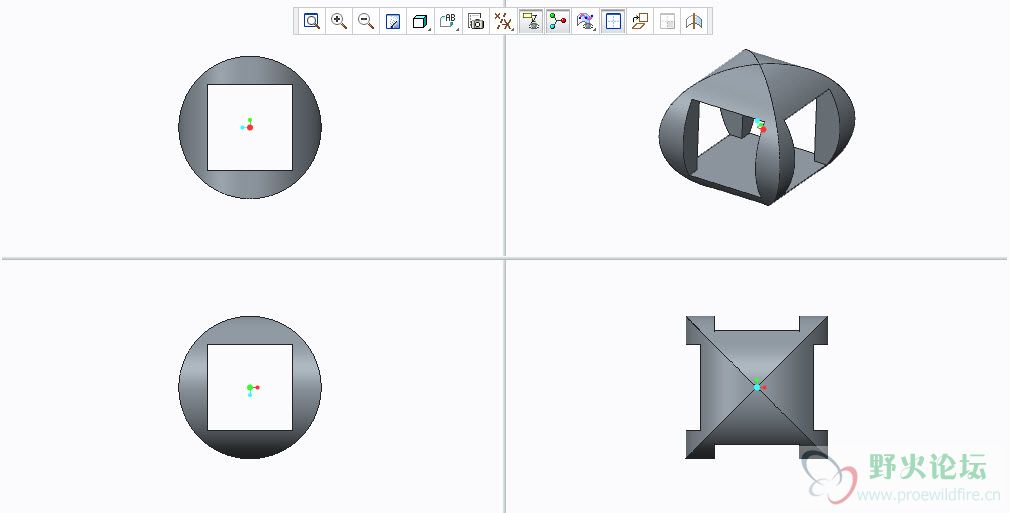

请不要轻易说别人的图有问题，确确实实，这个图就是这样的！

ceshingoe · 发表于 2014-11-11 16:49

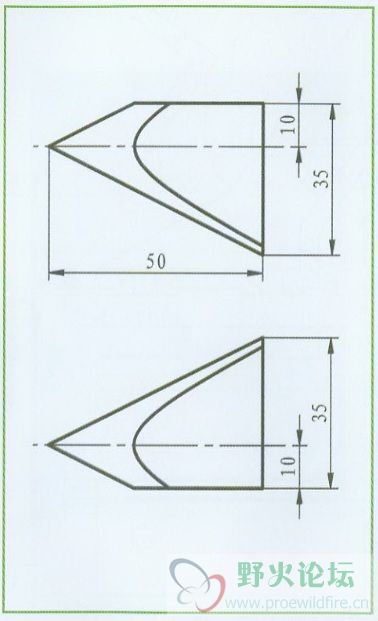

第二个你看不明白的图在这里！

这些个练习图，都是考察你的三视图理解的，比如相贯线什么的！

qqhhdd · 发表于 2014-11-11 18:50

ceshingoe 发表于 2014-11-11 16:39
请不要轻易说别人的图有问题，确确实实，这个图就是这样的！

超级棒

396785110 · 发表于 2014-11-11 21:33

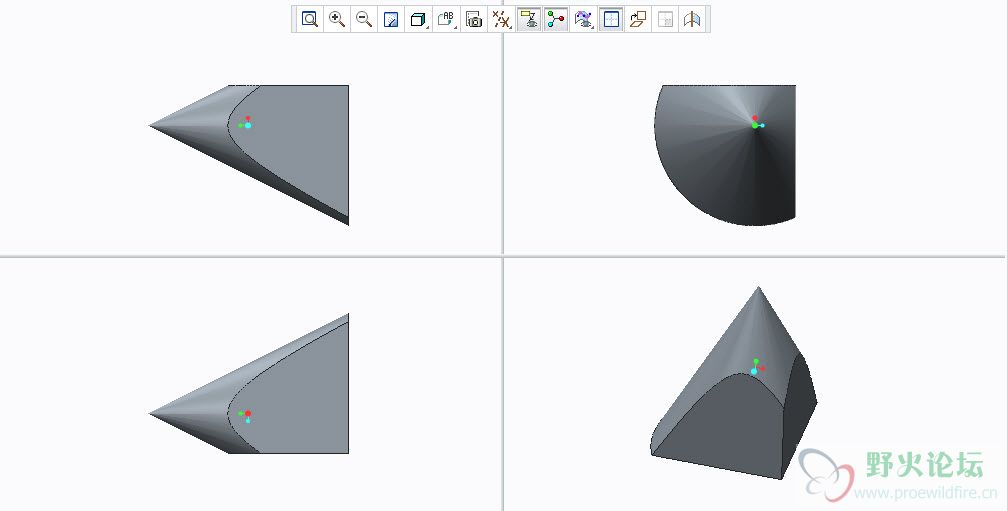

对就是七楼那样！那个50尺寸没有标SR就说明不是球体。
