请教CAD二维图，可以做PROE的拉伸截面吗？

v888888

请教CAD二维图，可以做PROE的拉伸截面吗？
如果可以，能告诉我步骤吗？谢谢

鎽尘郎

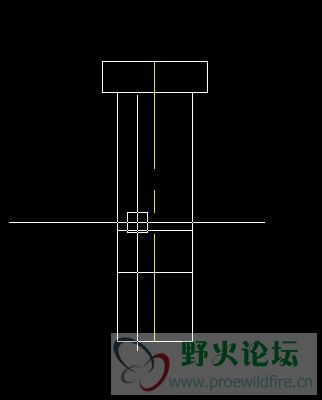

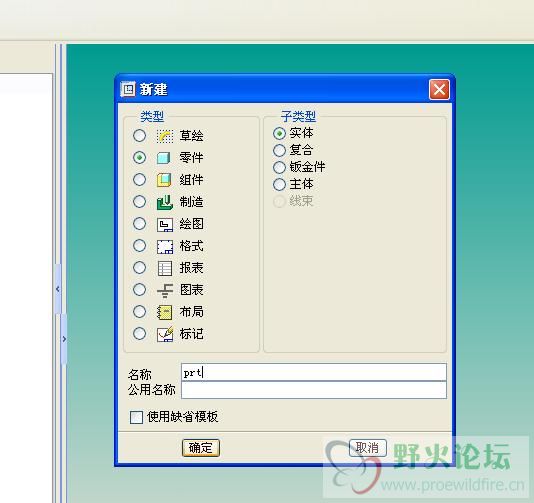

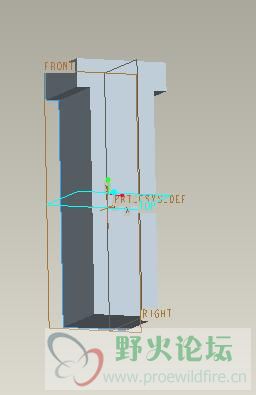

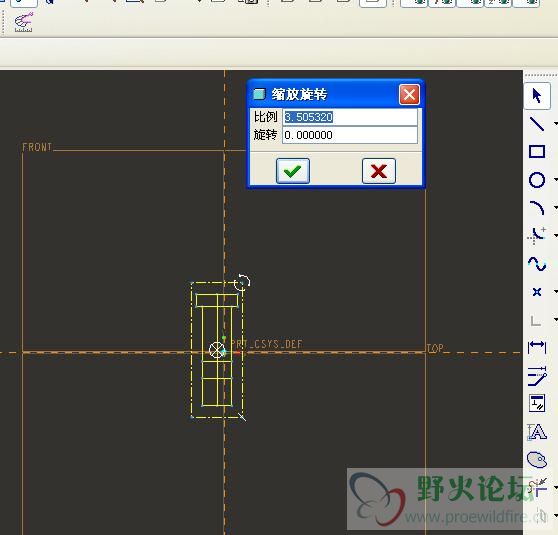

看下我的方法有图示：在CAD里画出图形，然后在PROE里面新建个零件图形，然后选择草绘工具，进入草绘界面，上面的草绘下拉菜单中选择数据来自文件————文件系统，然后在对话框中选择你先前保存的CAD图，（保存CAD图时要为DWG格式保存CAD图过程中最好不要有尺寸标注等），在出现的缩放和旋转对话框中可以输入缩放比例和旋转角度，然后就可以像在PROE中一样地画图了，注意，有些导入的CAD图形遇到相交点时导入PROE中成不了形，在画CAD时应注意，不知我说的是不是你要的意思？？最终成形的图也给你画出来了！！

v888888

谢谢你朋友

v888888

还有个问题，就是CAD里画的椭圆怎么不能当做截面呢？？正圆就可以呢？

鎽尘郎

不能的，椭圆在PROE中会出现警告信息，成形的椭圆会无效或被删掉，只有自己在PROE里面画了

balance

用这个好了。需要CAD2000版本的dxf图纸一张。
在CAD里用三维旋转命令把图纸弄成3D的。
这样你可以一次把前视图，俯视图，右视图一起搞定。

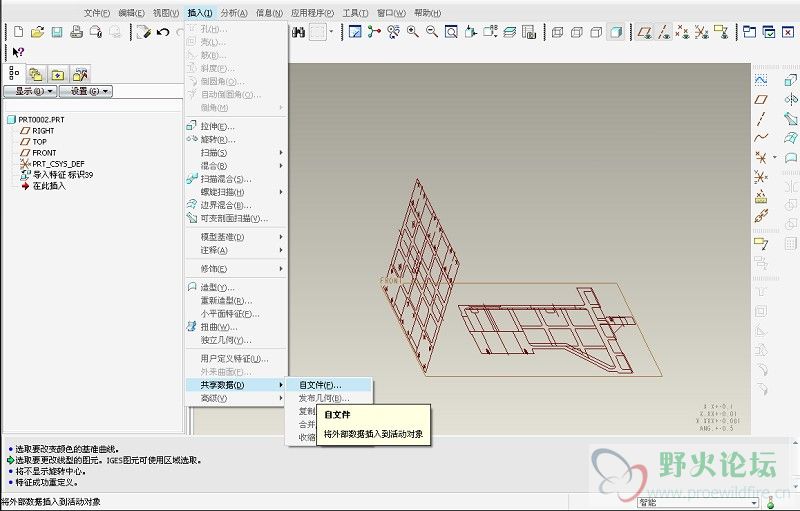

再用我图片里指出的命令。选默认坐标。
插入后在草绘时可直接参照。
注意CAD和Proe的单位转换，以及坐标的放置。
自己试试吧。

毛毛斗地主

太好了 又学习到了 谢谢！

proengineer2001

你这么狠啊。

新生力量

有学到东西了谢谢

点酒醉美人

不错的，学习了，我就用CAD画，再导入PROE算了
