请大师们指点下，如图面如何绘制

huengineer · 发表于 2014-9-1 17:15

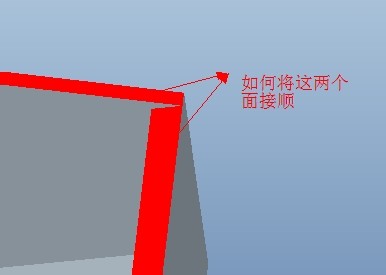

想把两个面光滑的衔接起来，如何办到，请大师们指点谢谢。

ceshingoe · 发表于 2014-9-1 18:38

1.复制蓝色面：选中蓝色面---复制---粘贴；
2.选中红色面；
3.选择偏移命令，替换曲面特征，选刚复制粘贴的蓝色面，搞定！

明天不想上课 · 发表于 2014-9-1 21:44

学习学习

langxiao505 · 发表于 2014-9-1 23:31

学习了，这个问题还没遇到过！

明天不想上课 · 发表于 2014-9-1 23:49

ceshingoe 发表于 2014-9-1 18:38
1.复制蓝色面：选中蓝色面---复制---粘贴；
2.选中红色面；
3.选择偏移命令，替换曲面特征，选刚复制粘贴 ...

这个真的可以吗？我试过了不可以啊

ceshingoe · 发表于 2014-9-2 08:20

本帖最后由 ceshingoe 于 2014-9-2 08:23 编辑

明天不想上课发表于 2014-9-1 23:49
这个真的可以吗？我试过了不可以啊

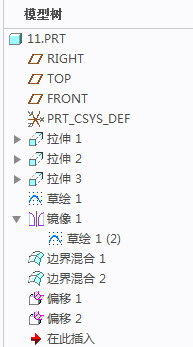

单纯处理这个图片中的问题是可以的，但是你给的图形因为拉伸特征3有相切约束，直接偏移是做不出来的。
如果你非要做这个接顺，那么建议你用构面的方式来做比较好！

虽然你画的零件很简单，但是不得不说一句：实际需要加工成成品的时候，一般是不会采用你PRT中给出的方式的。

补充：附件请用Creo2.0以上版本打开，因为无法确认原始附件的版本信息，所以直接用Creo2.0做了，不能打开附件的朋友慎重下载附件。积分不易，请珍惜！
