    [练习] 看图建模——26

    [复制链接]
    1051083108

    57

    主题

    1270

    回帖

    224

    威望

    版主

    研究员

    积分
    1949

    斑竹勋章希望之星勋章热心助人勋章优秀会员勋章

    QQ
    发表于 2014-8-15 08:39 | 显示全部楼层 |阅读模式

    题目简介：

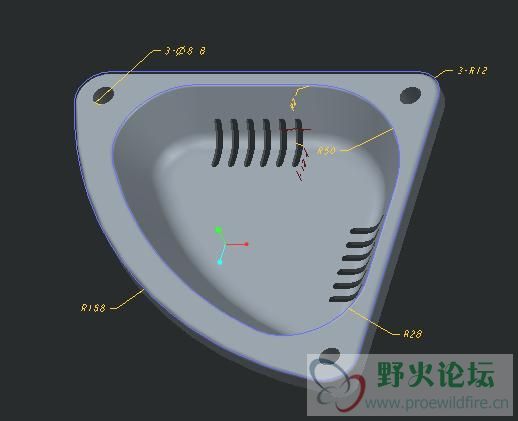

    题目：参照上图构建三维模型，注意：
    1、模型厚度以及红色筋板厚度均为T（等距或偏移关系）。
    2、图中同色表示的区域，其形状大小或者尺寸相同。其中底侧部分的黄色和绿色圆角面为偏移距离为T的等距面。
    3、图中RD、C、E等尺寸标注的是凹陷区域开口处倒圆角之前的尺寸，凹陷区域周边拔模角度相同，均为S度。
    4、开槽阵列的中心线沿凹陷斜面平直区域均匀分布。开槽端部为完全圆角。
    参数：A=8.8, B=188, C=13, D=50, E=6.5, F=158, G=21, H=18, S=33, T=1.9
    问题：模型体积为多少？

    注意事项：
    1.完成后加权限100上传prt（最好配合截图），视完成情况给予威望或金钱奖励。    不加权限不给奖励
    2.版本请使用    CREO 2.0或以下
    3.回帖之后请不要二次编辑    ，因为系统只提示最新回复，而本人也没精力去翻看旧回复，因此漏掉奖励请勿埋怨。
    4.关于权限设置



    评分

    参与人数 1威望 +2 金钱 +10 收起 理由
    野火 + 2 + 10 感谢分享

    查看全部评分

    他山之石，可以攻玉||绳锯木断，水滴石穿

    拒绝回短消息，有问题请发帖。

    严惩灌水，坛友自重，请看发帖规范
    回复

    使用道具 举报

    thumbs

    2

    主题

    228

    回帖

    24

    威望

    工程师

    积分
    346
    发表于 2014-8-15 10:23 | 显示全部楼层
    练习 26




    练习_26.prt.rar (229.38 KB, 下载次数: 2)


    评分

    参与人数 1金钱 +8 收起 理由
    1051083108 + 8 还是有误差啊

    查看全部评分

    Grand Thumbs
    回复 顶 踩

    使用道具 举报

    aqqwe002

    40

    主题

    291

    回帖

    13

    威望

    工程师

    积分
    384
    QQ
    发表于 2014-8-15 10:43 | 显示全部楼层

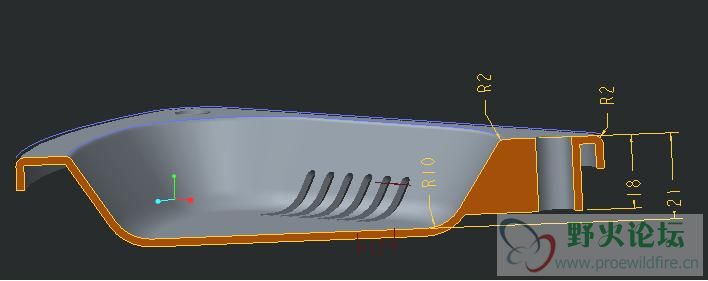

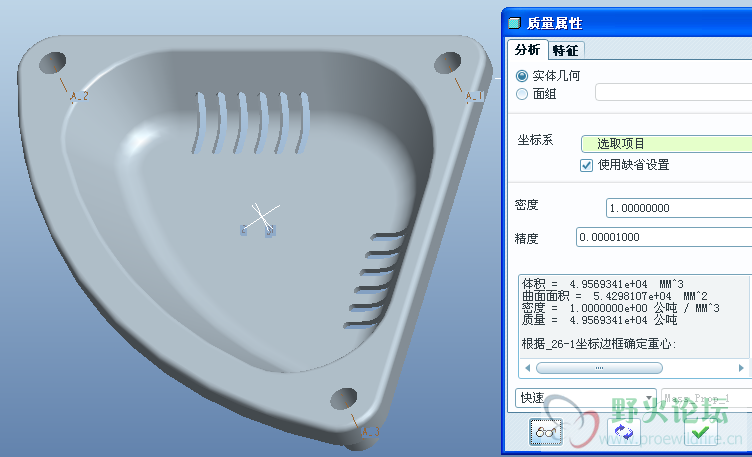

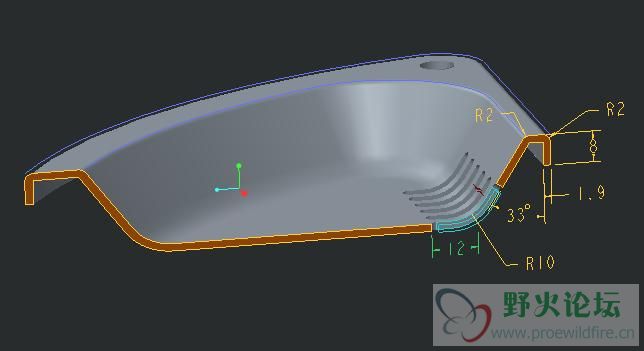

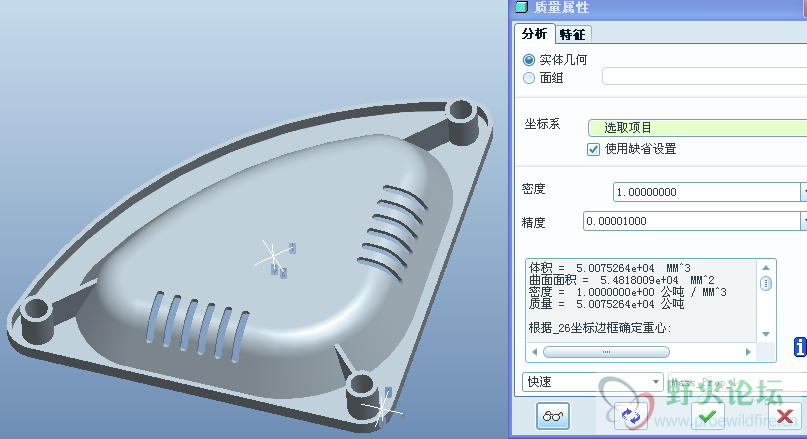

    26.png 练习26

    26.prt.rar

    150.7 KB, 阅读权限: 100, 下载次数: 0

    评分

    参与人数 1金钱 +8 收起 理由
    1051083108 + 8 有误差

    查看全部评分

    回复 顶 踩

    使用道具 举报

    tsinking5

    18

    主题

    245

    回帖

    6

    威望

    工程师

    积分
    302
    发表于 2014-8-15 11:46 | 显示全部楼层
    本帖最后由 tsinking5 于 2014-8-15 11:50 编辑

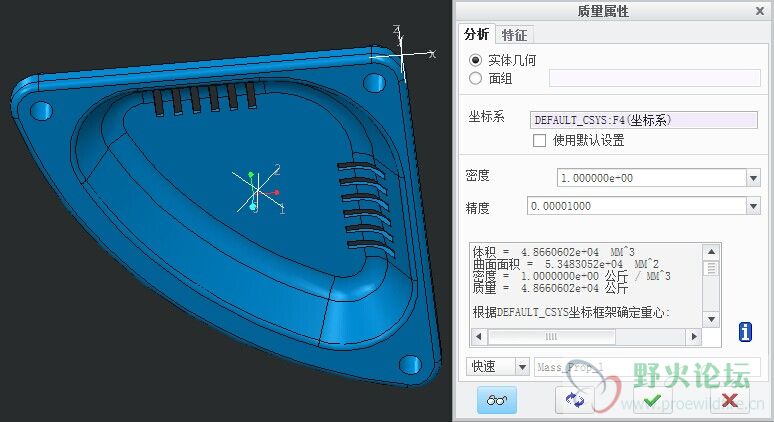

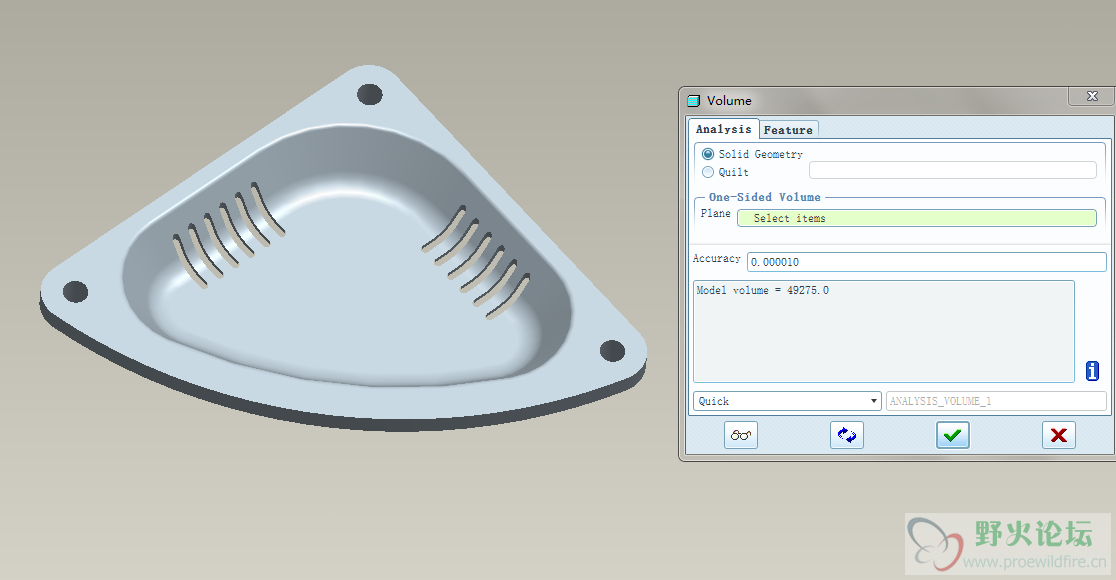

    体积：49275mm3

    prt0001.prt.rar

    150.46 KB, 阅读权限: 100, 下载次数: 0

    prt

    评分

    参与人数 1金钱 +6 收起 理由
    1051083108 + 6 误差

    查看全部评分

    回复 顶 踩

    使用道具 举报

    杨明生

    4

    主题

    172

    回帖

    20

    威望

    工程师

    积分
    266
    发表于 2014-8-15 14:11 | 显示全部楼层
    ex26

    ex26.prt.rar

    99.17 KB, 阅读权限: 100, 下载次数: 2

    评分

    参与人数 1威望 +1 收起 理由
    1051083108 + 1 勉强合格，有点小误差

    查看全部评分

    回复 顶 踩

    使用道具 举报

    jiuchanbuxiu

    9

    主题

    487

    回帖

    21

    威望

    高工

    积分
    742
    发表于 2014-8-15 14:40 | 显示全部楼层

    看图建模26.prt.rar

    79.01 KB, 阅读权限: 100, 下载次数: 0

    评分

    参与人数 1威望 +1 收起 理由
    1051083108 + 1

    查看全部评分

    回复 顶 踩

    使用道具 举报

    aqqwe002

    40

    主题

    291

    回帖

    13

    威望

    工程师

    积分
    384
    QQ
    发表于 2014-8-15 15:02 | 显示全部楼层

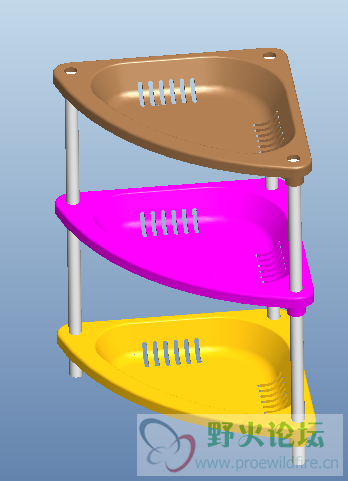

    组合看起来  像不像生活中有用到的这个哈

    评分

    参与人数 1金钱 +4 收起 理由
    1051083108 + 4 有才

    查看全部评分

    有些时候不是别人不给机会，而是自己不够优秀！
    回复 顶 踩

    使用道具 举报

    aqqwe002

    40

    主题

    291

    回帖

    13

    威望

    工程师

    积分
    384
    QQ
    发表于 2014-8-15 15:39 | 显示全部楼层

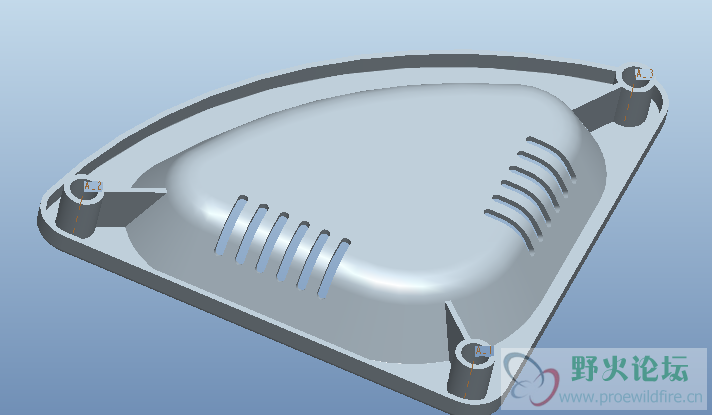

    练习了2次 用不同的建模方式   发现第一次的拔模 S 33度无法完成  干脆拔成30度  并且底部的有两个筋好像画错了

    26-2.prt.zip

    162.31 KB, 阅读权限: 100, 下载次数: 0

    评分

    参与人数 1威望 +1 收起 理由
    1051083108 + 1

    查看全部评分

    有些时候不是别人不给机会，而是自己不够优秀！
    回复 顶 踩

    使用道具 举报

    面点师

    22

    主题

    315

    回帖

    27

    威望

    工程师

    积分
    445
    发表于 2014-8-15 16:14 | 显示全部楼层
    野火练习26.JPG 野火练习26.rar (109.38 KB, 下载次数: 2)
    用钣金做的,钣金中找不到筋特征.

    评分

    参与人数 1威望 +1 收起 理由
    1051083108 + 1

    查看全部评分

    回复 顶 踩

    使用道具 举报

    面点师

    22

    主题

    315

    回帖

    27

    威望

    工程师

    积分
    445
    发表于 2014-8-15 17:23 | 显示全部楼层

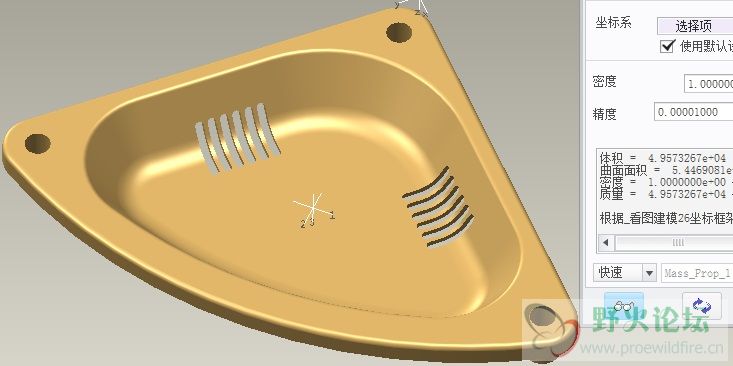

    野火练习26-6.JPG 野火练习26-3.JPG 野火练习26-4.JPG 野火练习26-5.JPG 野火练习26-2.prt.rar (82.9 KB, 下载次数: 0)
    用曲面重做了一个.

    评分

    参与人数 1金钱 +4 收起 理由
    1051083108 + 4 两次都有误差

    查看全部评分

    回复 顶 踩

    使用道具 举报
