看图建模——25

1051083108 · 发表于 2014-8-15 08:37

题目简介：

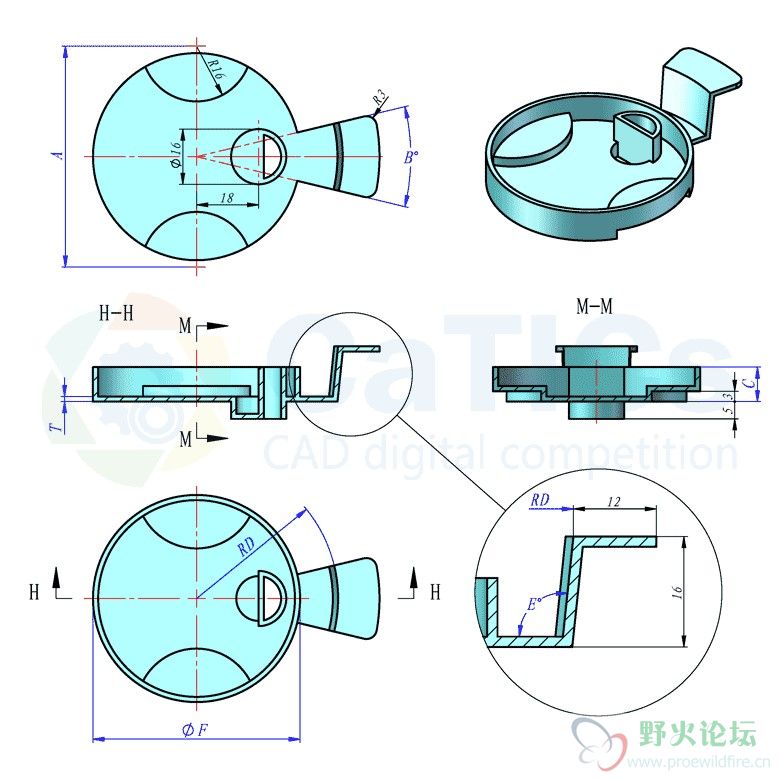

题目：参照图构建三维模型，请注意其中未注明的模型厚度均为T。注意观察模型中的对称、相切、同心等几何关系。

参数：A=68,B=28, C=12, D=44, E=93, F=63, T=1.7

问题：模型体积为多少？

注意事项：
1.完成后加权限100上传prt（最好配合截图），视完成情况给予威望或金钱奖励。不加权限不给奖励
2.版本请使用CREO 2.0或以下
3.回帖之后请不要二次编辑，因为系统只提示最新回复，而本人也没精力去翻看旧回复，因此漏掉奖励请勿埋怨。
4.关于权限设置

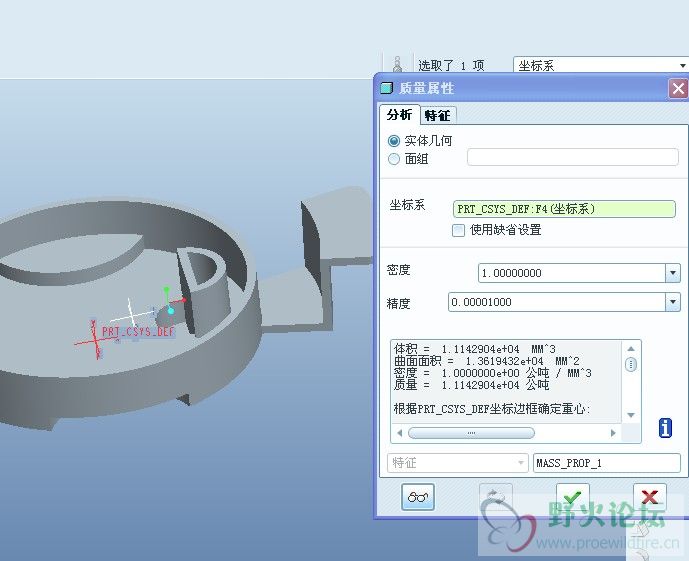

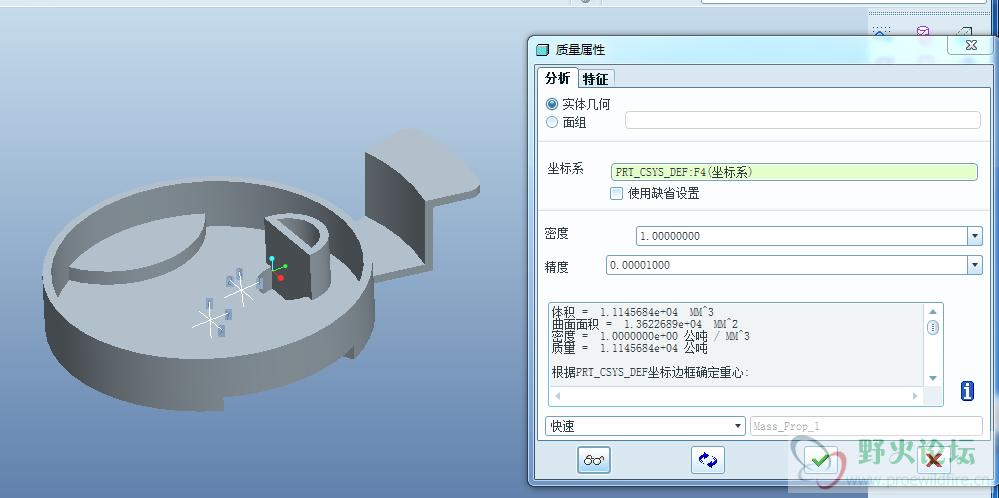

方形的小猪 · 发表于 2014-8-15 09:13

不知道对不对文件这次也小了看看吧

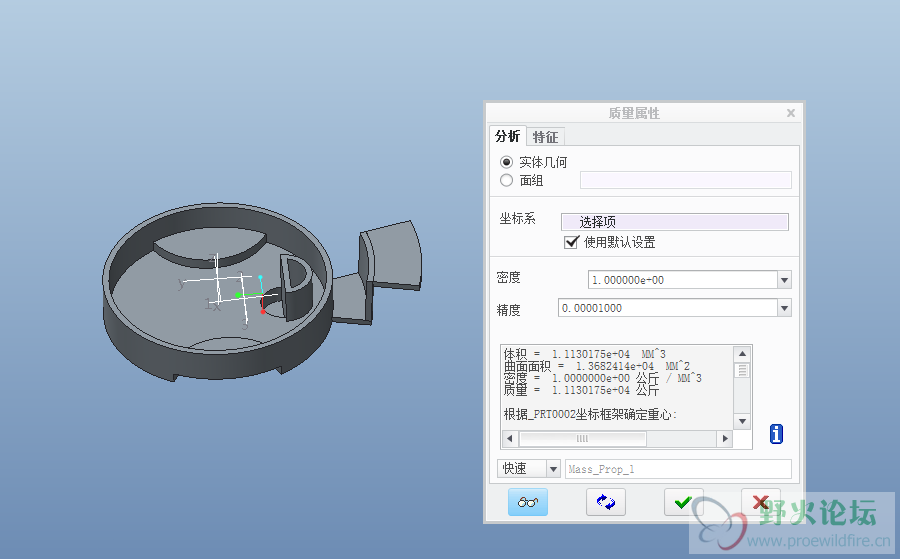

叶子风云 · 发表于 2014-8-15 09:17

再练习练习下...

aqqwe002 · 发表于 2014-8-15 09:37

每天练习

mbz1377 · 发表于 2014-8-15 10:03

25.prt.zip (398.56 KB, 下载次数: 0)

面点师 · 发表于 2014-8-15 10:37

野火练习25.prt.rar (42.57 KB, 下载次数: 0)

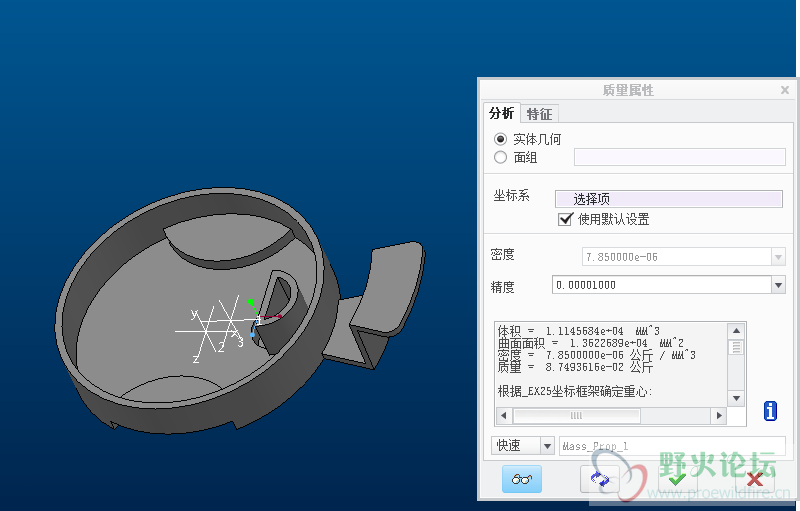

杨明生 · 发表于 2014-8-15 10:40

ex25

zy86558486 · 发表于 2014-8-15 11:20

不是很会画

lidong5638 · 发表于 2014-8-15 11:20

重在参与！！

675473451 · 发表于 2014-8-15 14:27
