看图建模——05

1051083108 · 发表于 2014-8-1 10:38

题目简介：
题目：参照图构建三维模型，请注意其中的偏距、同心、重合等约束关系。
参数：A=55， B=87， C=37， D=43， E=5.9， F=119
问题：模型体积为多少?

完成者加权限100上传prt，视完成情况给予金钱或威望奖励，版本请使用CREO2.0以下，不加权限不给奖励

钟汉昌 · 发表于 2014-8-1 10:56

(建议每天发一个)

1051083108 · 发表于 2014-8-1 11:22

钟汉昌发表于 2014-8-1 10:56
(建议每天发一个)

上网时间不规律，就一次多发几个了

hepeiyou · 发表于 2014-8-1 11:22

建议过一段时间后，楼主给出最佳（最简单或最快捷）建模prt给大家学习，谢谢。（含看图建模01-05）

11822845 · 发表于 2014-8-1 13:53

本帖最后由 11822845 于 2014-8-1 13:54 编辑

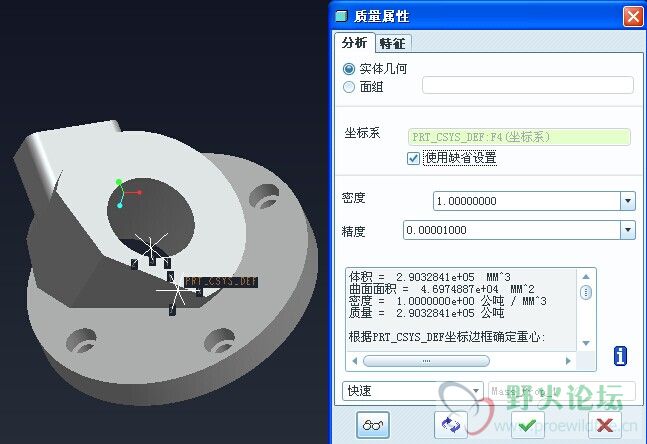

只有5.0的不知对否

mcjasiakk · 发表于 2014-8-1 15:03

henhao

huangxiao1971 · 发表于 2014-8-1 16:09

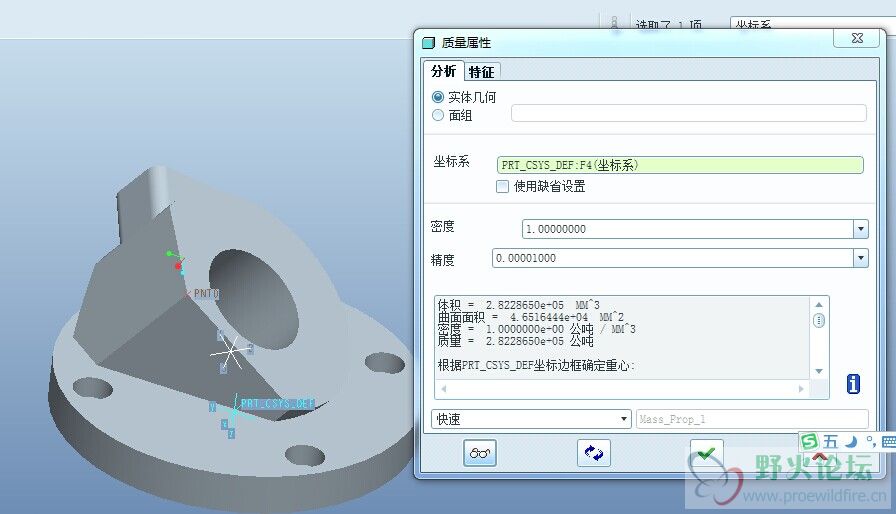

用creo2.0画了一个，不知知道正确否？

叶子风云 · 发表于 2014-8-1 16:19

再来一个～～多多参与练习

675473451 · 发表于 2014-8-1 20:48

BoYa_DIY · 发表于 2014-8-1 21:37

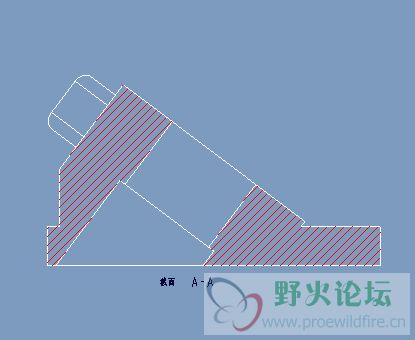

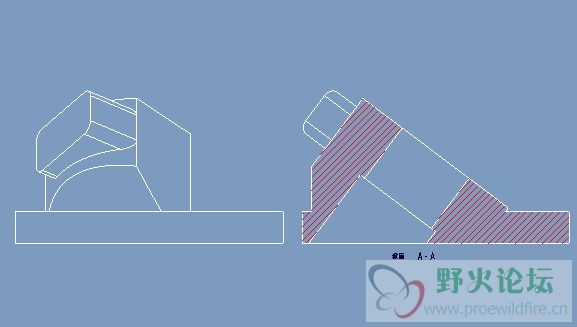

练习5交作业

a_05.prt.rar (258.04 KB, 下载次数: 1)
