    [求助] 跪求密炼机转子的画法

    [复制链接]
    芥末姑娘

    1

    主题

    1

    回帖

    0

    威望

    实习生

    积分
    2
    发表于 2014-5-16 10:57 | 显示全部楼层 |阅读模式

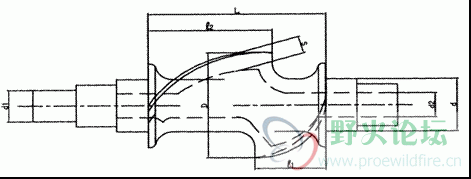

    转子最大回转直径      90mm
    转子工作部分长度      144mm
    短螺旋棱轴向长度      57.6mm
    长螺旋棱轴向长度      102.24mm
    转子工作部分厚度       5mm
    内孔直径                       20mm
    轴颈直径                       50mm
    装齿轮与联轴器直径   40mm
    跪求画法~~
