点阵列遇到的问题

Roach0zr · 发表于 2014-4-8 17:01

本帖最后由 Roach0zr 于 2014-4-8 17:01 编辑

平面上有不规则分布的一些圆孔，圆孔周围要画一个密封圈槽（CIPG）。

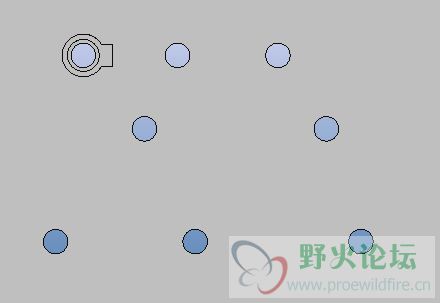

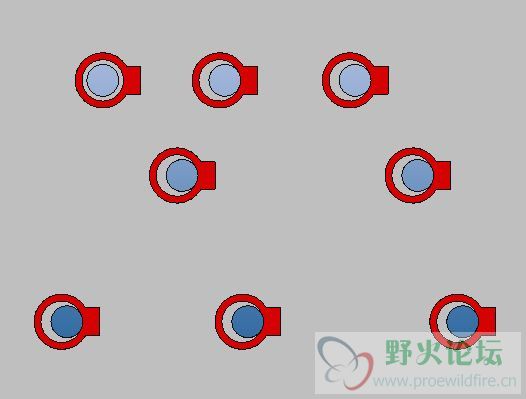

把这个特征用点阵列，得到的效果如下，所有后面生成的特征都跑偏了一点。
如果我初始特征是一个中心对称的图形，阵列是正常的。修改成不对称图形后阵列就跑偏了。
感觉我的初始需要被阵列的特征的中心没有被正确抓到，尝试用画坐标系，点，等各种方式，没有效果。
请高手解惑。

Roach0zr · 发表于 2014-4-21 22:55

本帖最后由 Roach0zr 于 2014-4-21 23:16 编辑

上传模型，请看附件

一楼不能编辑了啊。今天来学习渲染，发现之前请教各位的问题早有了回应。工作什么的，一下子就忙忘掉了。各位前辈真是抱歉了。

密封槽是设计上是不规则的，因为用点胶机走完圆圈后要重叠一段，避免搭接处漏水。

g763196610 · 发表于 2014-4-8 17:22

只要将镜像特征改为对称的就行了，不规则的是按其中心为基准的

fjs2008 · 发表于 2014-4-8 17:24

本帖最后由 fjs2008 于 2014-4-8 17:26 编辑

你那些孔是怎么做出来的,如果是阵列出来的，就可以用参考阵列。

点阵列要创建一些点，不行的话可以把文件传上来，大家帮你看看。

xu659930966 · 发表于 2014-4-8 18:22

版主说的多正确，密封圈槽应该是参考阵列的，怎么又用点阵列

Roach0zr · 发表于 2014-4-21 23:08

g763196610 发表于 2014-4-8 17:22
只要将镜像特征改为对称的就行了，不规则的是按其中心为基准的

没办法额。第一，我需要阵列的就是不规则的特征。第二，我试过去按照他阵列的偏移量，抓这个不规则的中心，好像是没有用。。。

Roach0zr · 发表于 2014-4-21 23:11

fjs2008 发表于 2014-4-8 17:24
你那些孔是怎么做出来的,如果是阵列出来的，就可以用参考阵列。

点阵列要创建一些点，不行的话可以把文 ...

孔的位置因为元器件影响，是不规则分布的，相当于随便选了个位置画的。模型中的孔，用点阵列无误。
-------我不知道柔性建模什么的阵列识别有什么用，识别之后就好像没下文了。

Roach0zr · 发表于 2014-4-21 23:15

xu659930966 发表于 2014-4-8 18:22
版主说的多正确，密封圈槽应该是参考阵列的，怎么又用点阵列

如果上一部的孔是随机定的位置，下面的密封槽就没办法参考着去阵列了。后来我试着先把螺纹孔用点阵列出来。接着阵列密封槽，那个参考整列的按钮是灰色的。。。

Roach0zr · 发表于 2014-5-6 17:20

没解了。
