怎么画这个图

行走的鱼 · 发表于 2014-3-18 13:07

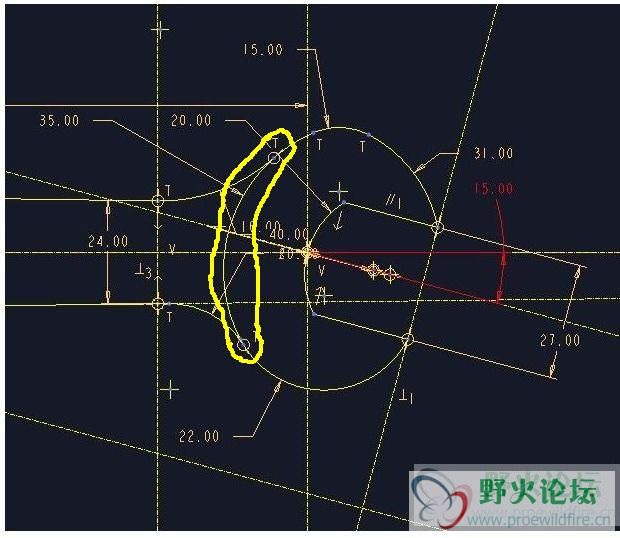

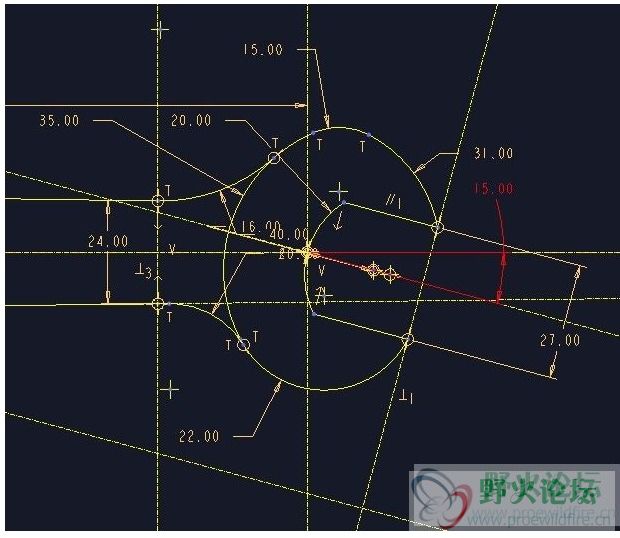

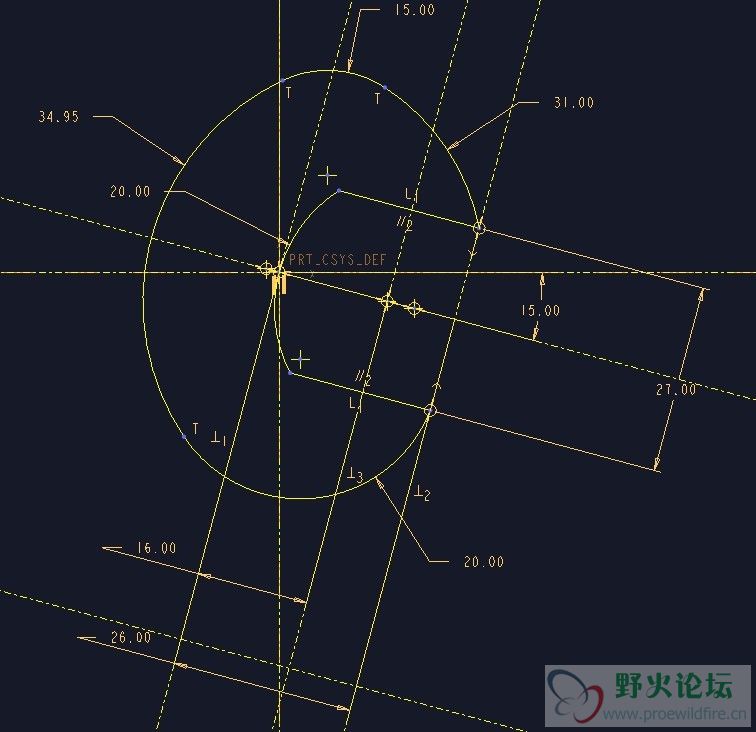

求仔细看看，右边扳手头我怎么都画不行

thumbs · 发表于 2014-3-18 13:07

本帖最后由 thumbs 于 2014-3-18 21:58 编辑

行走的鱼发表于 2014-3-18 21:34
我话就变成这样了

你要按图纸的要求来弄的哇

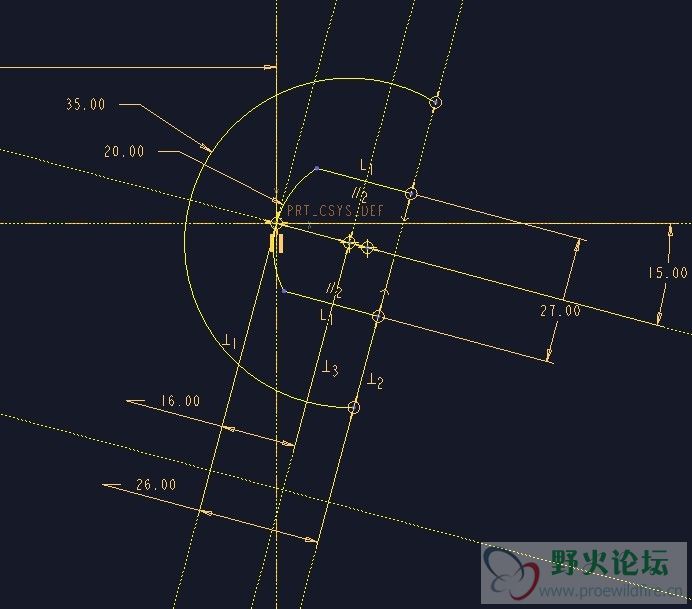

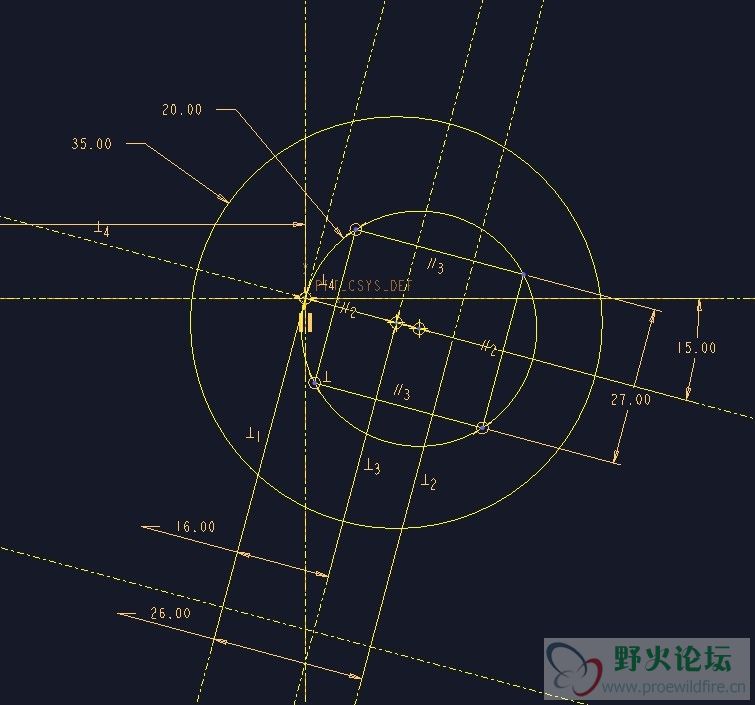

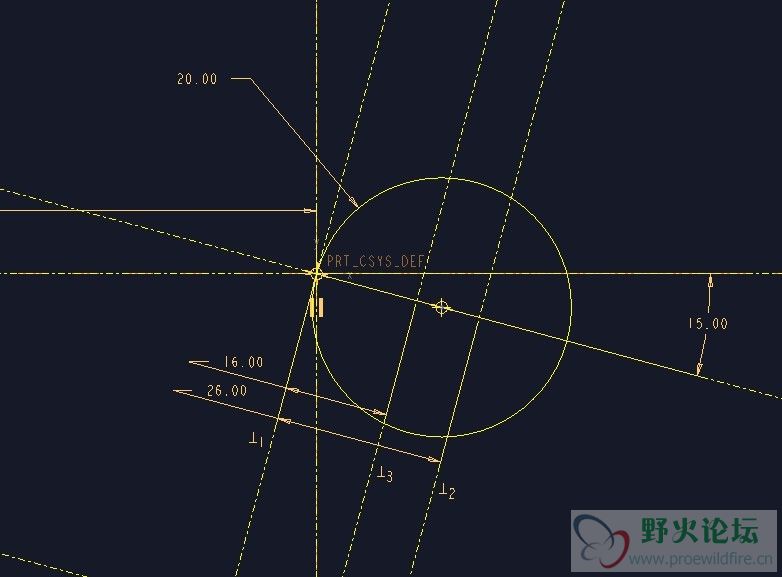

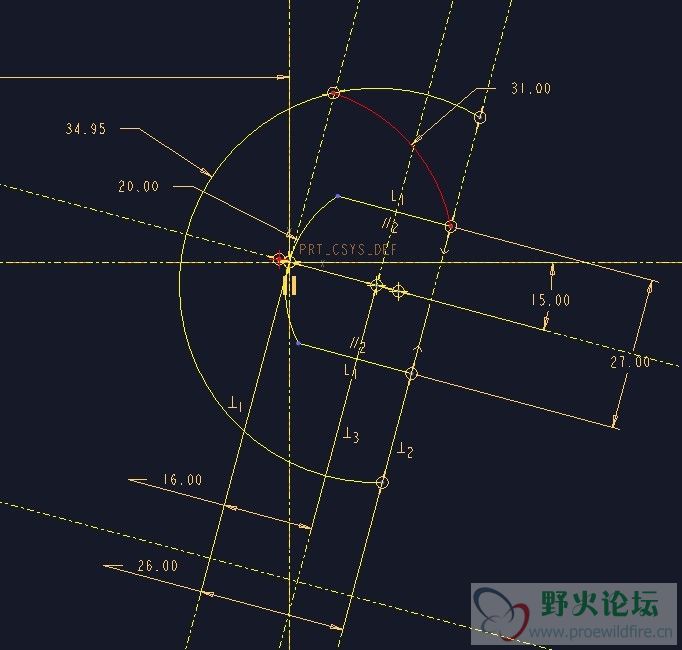

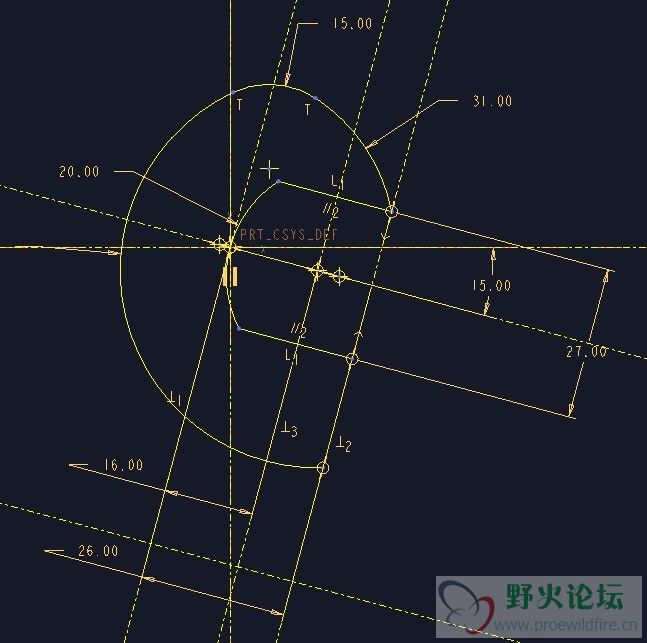

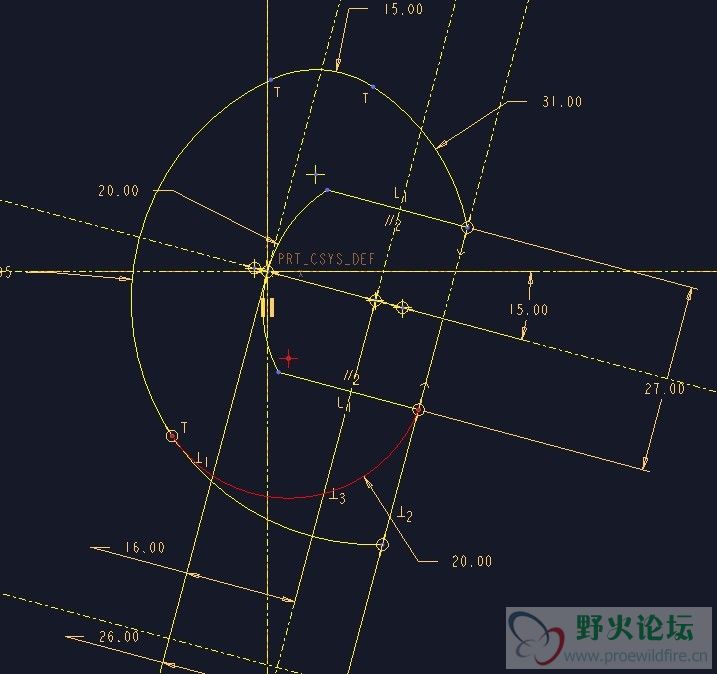

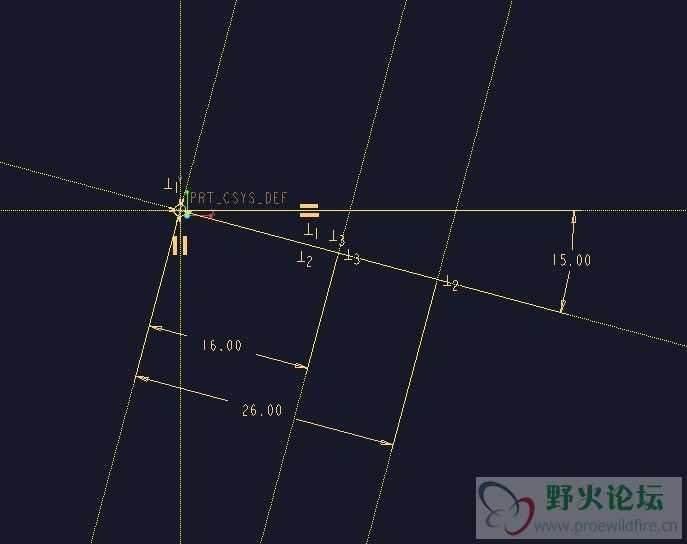

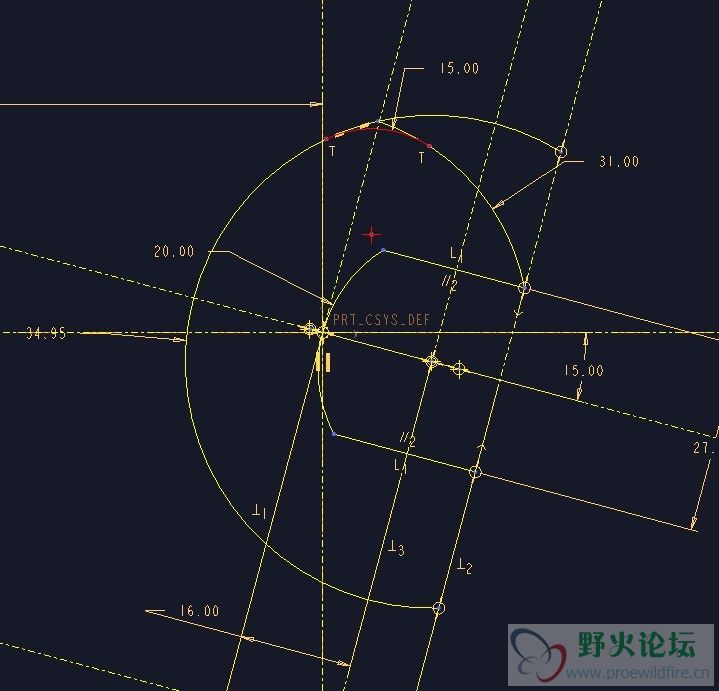

给你参考一下我的画右侧部分的主要的步骤


temp.prt.rar (38.05 KB, 下载次数: 3)

pdc331727426 · 发表于 2014-3-18 13:20

LZ试试27的开口后作呢

qqhhdd · 发表于 2014-3-18 14:33

本帖最后由 qqhhdd 于 2014-3-18 17:13 编辑

删掉圈画的线，使草绘封闭。

行走的鱼 · 发表于 2014-3-18 16:04

qqhhdd 发表于 2014-3-18 14:33
删掉圈画的线，是草绘封闭。

不是这个原因，一会给你详细

huengineer · 发表于 2014-3-18 17:07

是怎么画不出来了，你没把问题说清楚吧

fjs2008 · 发表于 2014-3-18 17:31

可以分多步来完成。

行走的鱼 · 发表于 2014-3-18 17:57

huengineer 发表于 2014-3-18 17:07
是怎么画不出来了，你没把问题说清楚吧

没有办法画出来，标注尺图就乱掉了

行走的鱼 · 发表于 2014-3-18 18:07

huengineer 发表于 2014-3-18 17:07
是怎么画不出来了，你没把问题说清楚吧

右上三段圆弧相接

誓言今生 · 发表于 2014-3-18 18:10

没尺寸要求？
