根据图片建模。我怎么一直画不出来轮廓呢？

勿扰意志 · 发表于 2014-3-17 19:10

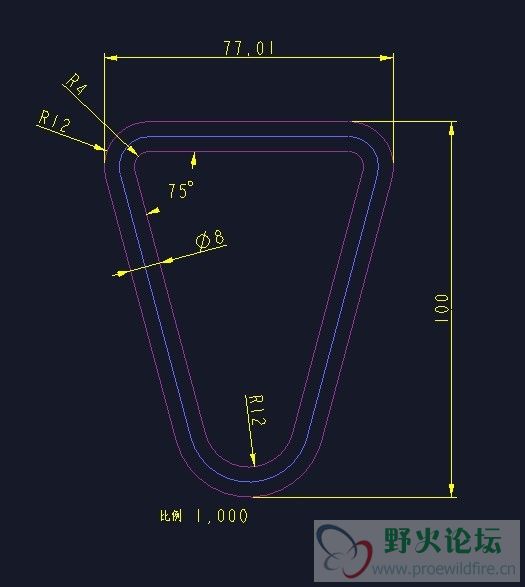

这是利用扫描绘制出来的工程图，我想根据这张工程图绘制模型，但一直没有画出来，求帮忙

勿扰意志 · 发表于 2014-3-17 19:11

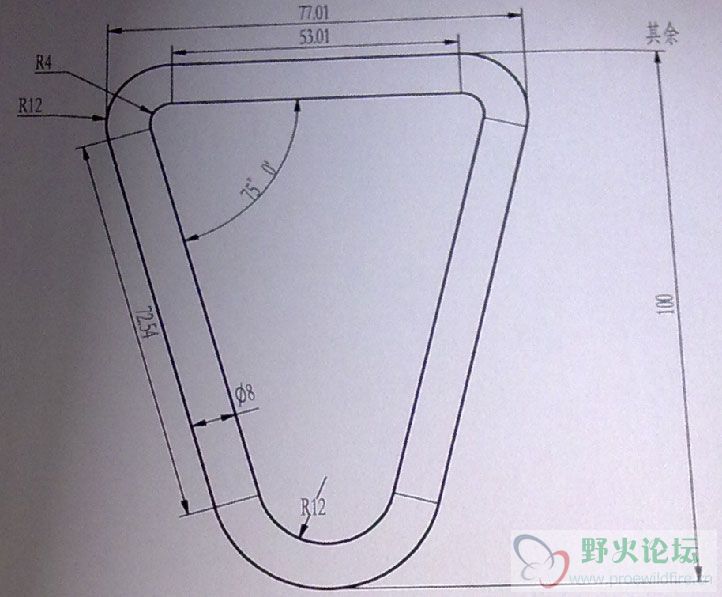

只是利用零件建模绘制的工程图，我想利用这张工程图来绘制零件图，但绘制的出来尺寸都不太准确，求帮忙试试

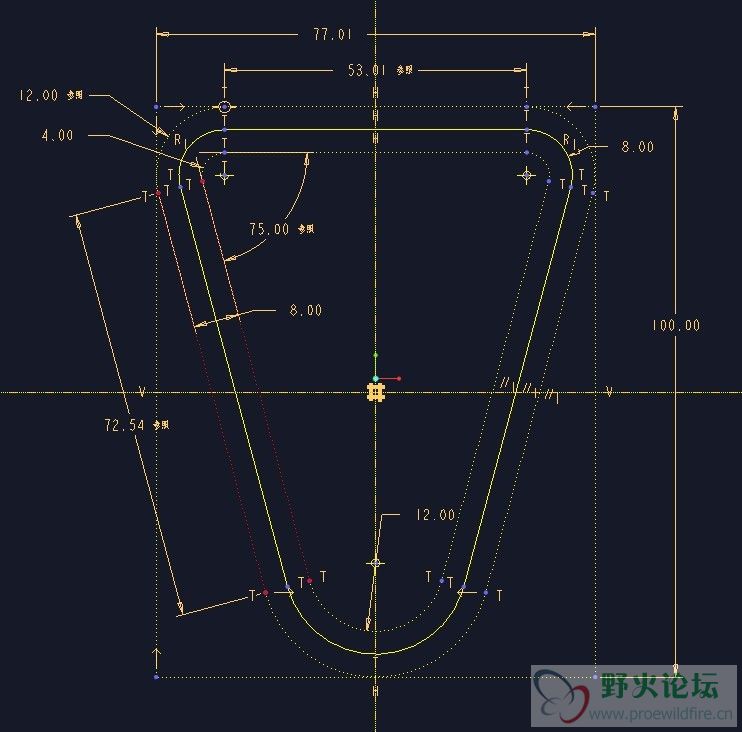

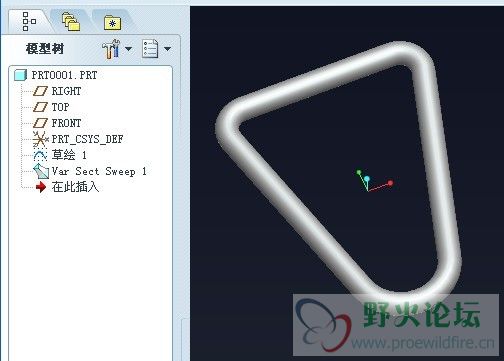

thumbs · 发表于 2014-3-17 20:20

练习画一个

prt0001.prt.rar (114.52 KB, 下载次数: 3)

勿扰意志 · 发表于 2014-3-17 20:26

thumbs 发表于 2014-3-17 20:20
练习画一个

谢谢了。我看看

勿扰意志 · 发表于 2014-3-17 20:38

thumbs 发表于 2014-3-17 20:20
练习画一个

你好，图中的参照尺寸是怎么绘制的呢？不懂参照尺寸是怎么回事

bridge6021 · 发表于 2014-3-18 08:29

从草绘>尺寸>参照就可以标注参照尺寸了，但参照尺寸是不能修改的，它是由其它尺寸决定的。
