求大神教怎么绘制扳手

行走的鱼

www2012 发表于 2014-3-14 23:48

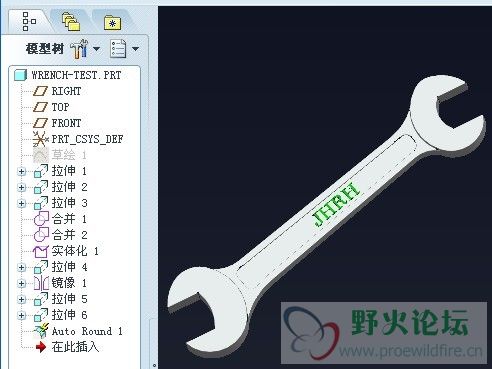

顺手给你做了一下

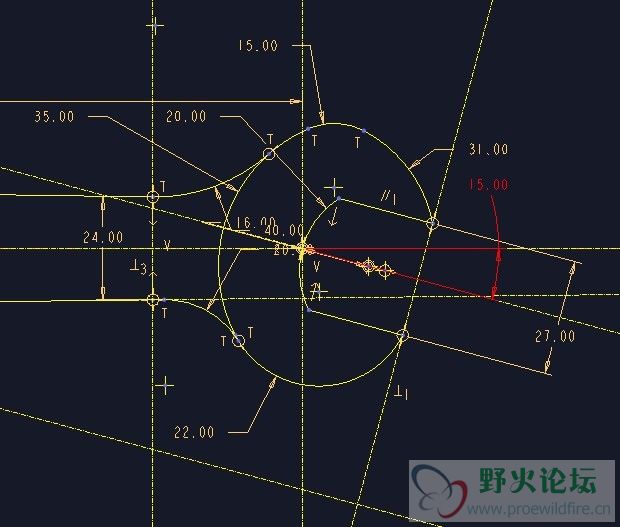

额圆弧与圆弧之间的圆角不会画，15度偏角怎么搞？左边的26标注表不上，都是标的水平等等

行走的鱼

www2012 发表于 2014-3-14 22:36
兄弟啊 这个比较简单 需要的话 我可以给你搞定

15度偏角怎么搞啊，只会画直的

juicy

行走的鱼 发表于 2014-3-15 11:10
15度偏角怎么搞啊，只会画直的

这个挺难的啊，中间的肋板怎么做呢？ 上下左右都不是对称的。。。尺寸不全吗？

二月

大体拉伸就可以了

行走的鱼

juicy 发表于 2014-3-15 16:29
这个挺难的啊，中间的肋板怎么做呢？ 上下左右都不是对称的。。。尺寸不全吗？

大概就可以，我也不清楚

thumbs

如果图纸尺寸全的话,应该很简单

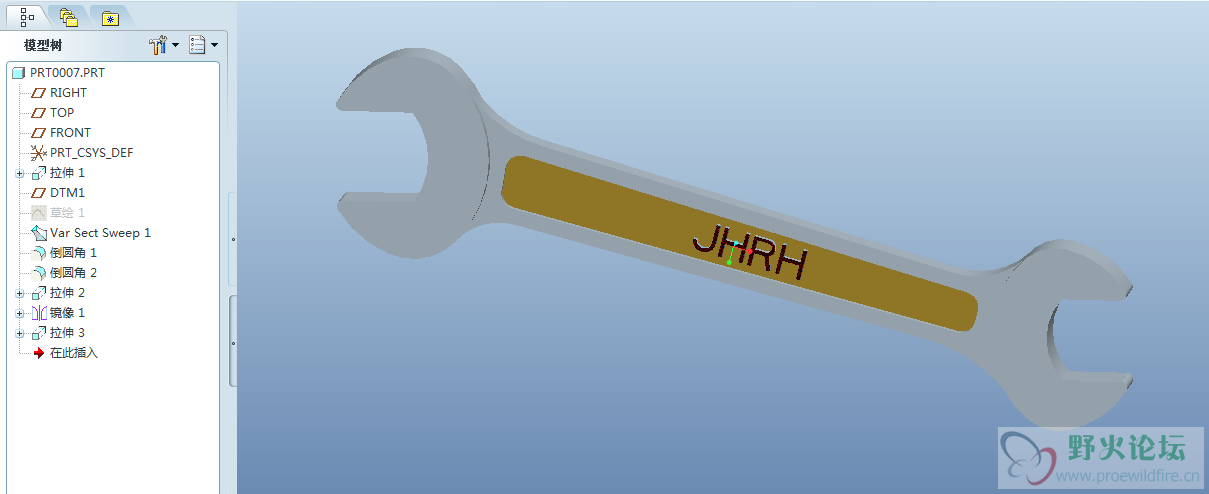

我按图画了个练习,缺失的尺寸,大致确定了一下,仅供参考











wrench-test.prt.rar (180.72 KB, 下载次数: 23)

2014-3-15 19:14 上传

点击文件名下载附件

.

juicy

thumbs 发表于 2014-3-15 19:14
如果图纸尺寸全的话,应该很简单

我按图画了个练习,缺失的尺寸,大致确定了一下,仅供参考

我也照着画了一个，尺寸确实不全。。。

1992

.....

juicy

thumbs 发表于 2014-3-15 19:14
如果图纸尺寸全的话,应该很简单

我按图画了个练习,缺失的尺寸,大致确定了一下,仅供参考

拉伸的时候，选取曲面拉伸，最后在合并曲面实体化，这样做的目的是什么呢？直接拉伸实体不可以吗

thumbs

juicy 发表于 2014-3-16 10:09
拉伸的时候，选取曲面拉伸，最后在合并曲面实体化，这样做的目的是什么呢？直接拉伸实体不可以吗

都可以，没问题的
