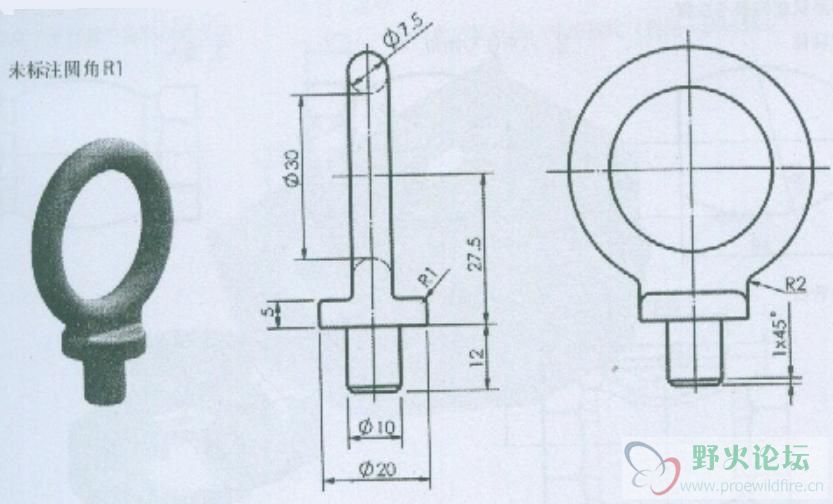

新手求助圆环交界处怎么画

行走的鱼

求指点

liurunxing

做旋转圆环特征。注意草绘标注时，用对称标注直径30的尺寸。方便出图时用到。
新建基准平面，“偏移”——27.5，工程图标可会用到
以新基准面拉伸直径20的特征，高度5，注意方向。
以拉伸特征的另一面为基准面拉伸，草绘时“使用图元"，选择刚拉伸的实体边界及圆环边。然后修剪。
选择“拉伸到与指定面相交”或“指定面”，选择圆环面。
以新建的基准面拉伸直径10的特征。
圆角、倒角处理。
在工程图中建立相应视图。
尺寸标注可看下面的帖子。
http://www.proewildfire.cn/thread-118609-1-1.html

1051083108

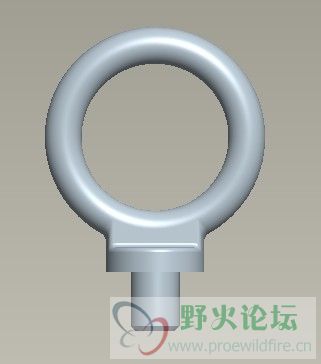

是要这样子的么？

pdc331727426

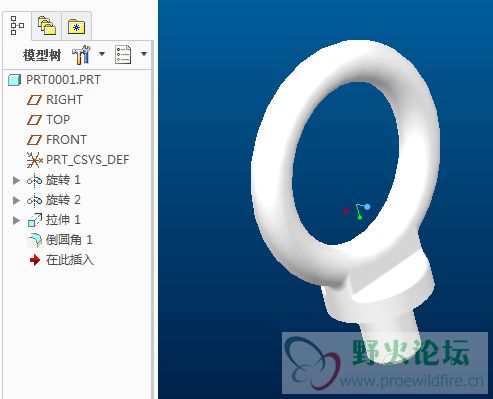

4.0文件 不知对LZ是否有帮助

robing

行走的鱼

robing 发表于 2014-3-11 14:22

多谢

行走的鱼

pdc331727426 发表于 2014-3-11 13:02
4.0文件 不知对LZ是否有帮助

多谢

行走的鱼

1051083108 发表于 2014-3-11 13:00
是要这样子的么？

是的，多谢

行走的鱼

liurunxing 发表于 2014-3-11 12:51
做旋转圆环特征。注意草绘标注时，用对称标注直径30的尺寸。方便出图时用到。
新建基准平面，“偏移”—— ...

下面的比较方便，不过也谢了

行走的鱼

pdc331727426 发表于 2014-3-11 13:02
4.0文件 不知对LZ是否有帮助

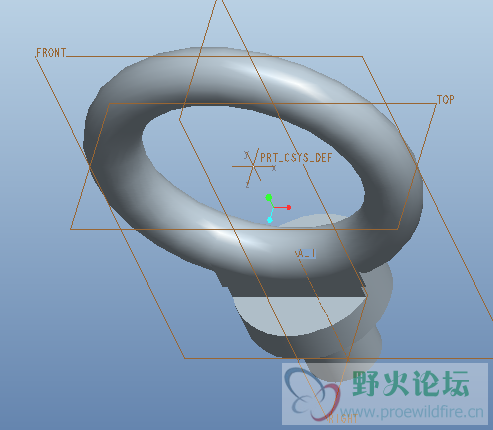

为什么，我会有这么一条线呢
