支座建模出工程图（加分题）(加分结束)

xlj.325

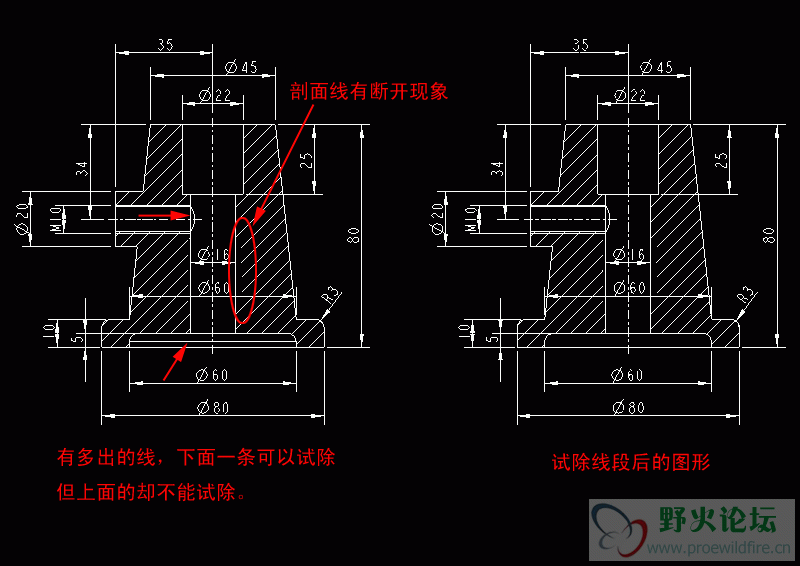

发现野火论坛里的Proe练习题目都是图片形式的，有些题当中有些尺寸看不出来（没准是我水平问题），现在我用CAD2008画了个平面图，让大家练习画Proe3D图。

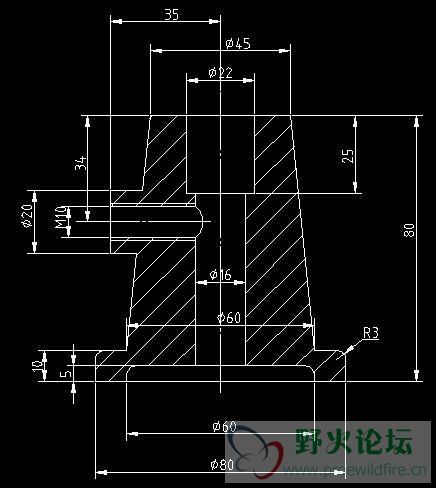

怕有些人看不清，我把CAD画的.dwg也传上来。

此题改为加分题，要求三维建模后出工程图，要求见2楼——by 31358302

[ 本帖最后由 zmorphis 于 2008-10-2 21:21 编辑 ]

31358302

此题改为加分题，截止到08-09-30

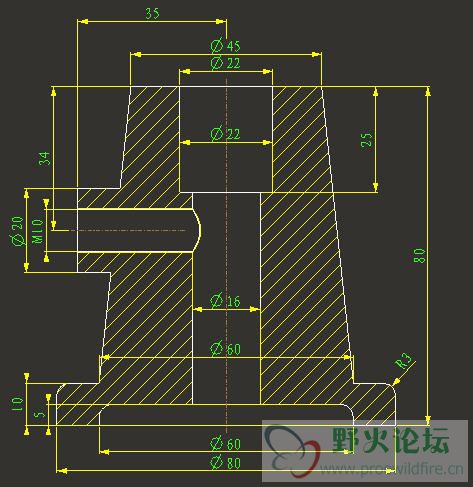

做完后上传图片即可，如附图所示
注意模型中M10螺纹大径与内孔的相交细节
注意45和60直径的标注
加威望2分

[ 本帖最后由 31358302 于 2008-9-20 23:09 编辑 ]

xlj.325

我自己也做一下，不过我是新手，内螺纹不会画，请高手把内螺纹画一下，收尾收好。

zy118

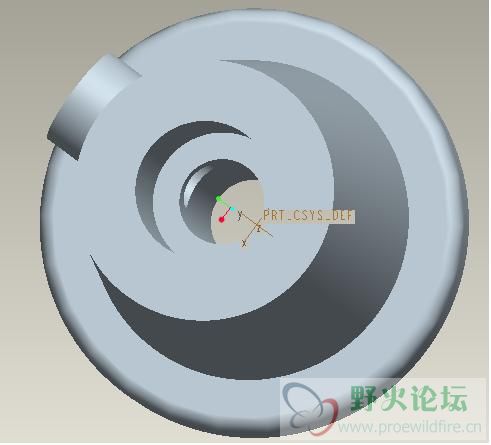

练习了一下，没发过图。顶一下，楼主辛苦了。

littlerab

我的，请PP，谢谢！

xlj.325

5楼 littlerab可能没明白，是要用PROE画立体图。

proengineer2001

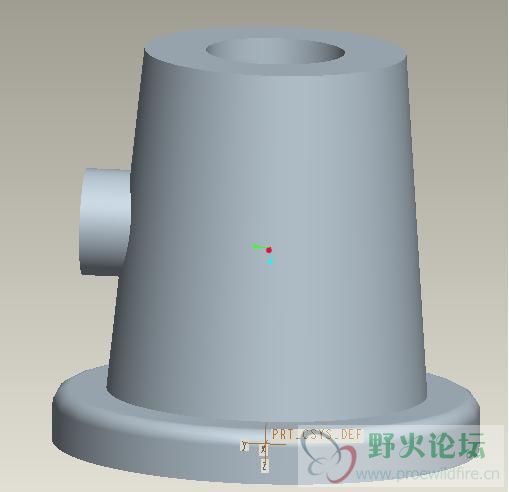

看看，联系下

proengineer2001

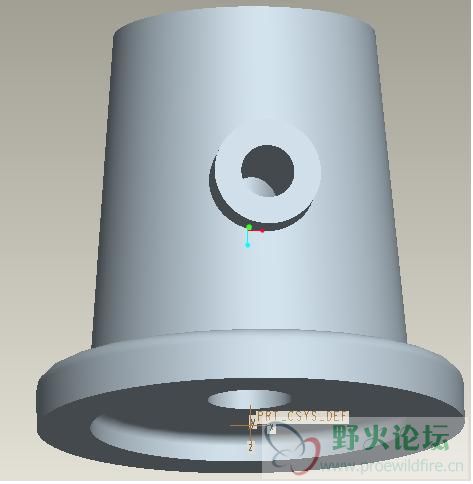

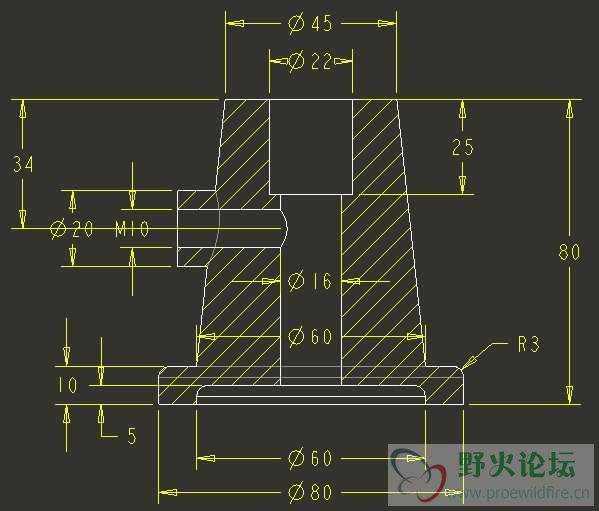

好了，版主好加分不？

[ 本帖最后由 proengineer2001 于 2008-9-21 18:54 编辑 ]

clxlm2005

没有意思，太简单了，有没有来一个有难度的来。

过江龙

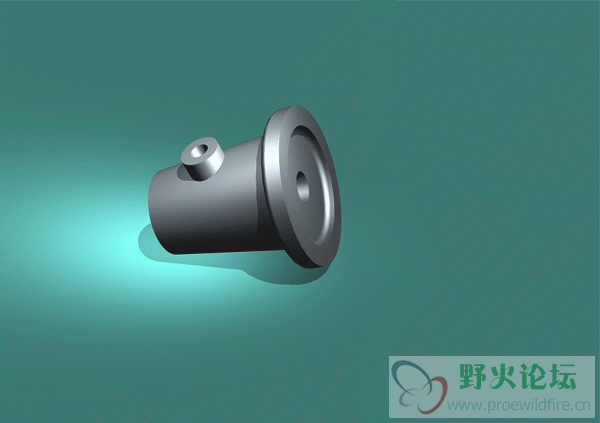

无论简单或复杂都练练,交作业了，但其实自己并不太满意,故想借此机会向高手讨教,通过这样的形式对加深Pro/E认识和提高学习相信都会有所帮助的,希望继续发扬下去,成论坛一特色,交作业也并非为了赚金钱的 .
