高手来看看下面这个汽车零件怎么画呀

fuyiwei82 · 发表于 2013-12-18 13:02

本帖最后由 fuyiwei82 于 2013-12-18 13:16 编辑

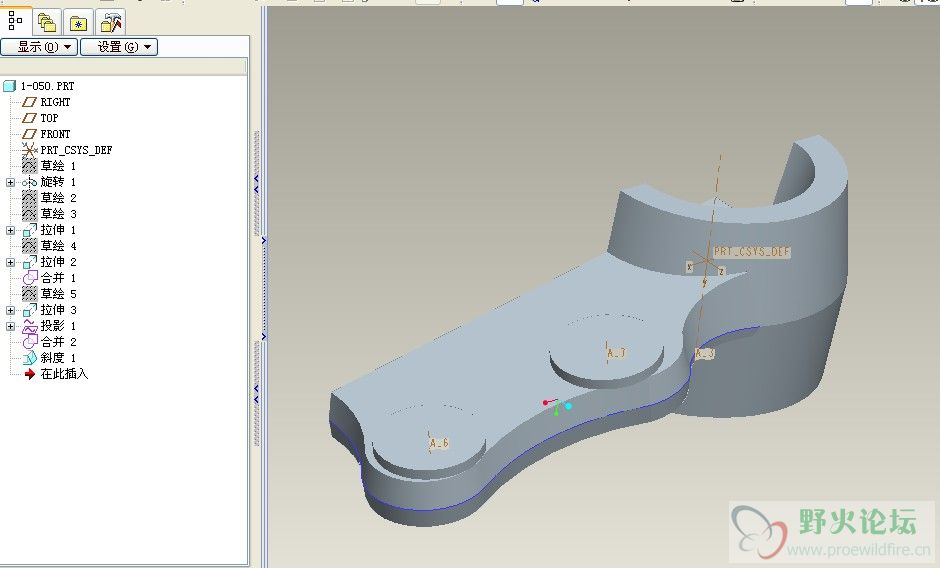

下面这个零件我画了一半半，有些细节画不下去了，，这个看着简单，哪位高手能画出来，让小弟弟学习学习吗？谢谢了，我的邮箱是：fuyiwei2@163.com[att

1-050.zip (114.54 KB, 下载次数: 17) achimg]152215[/attachimg]

Tec.zHao · 发表于 2013-12-18 13:53

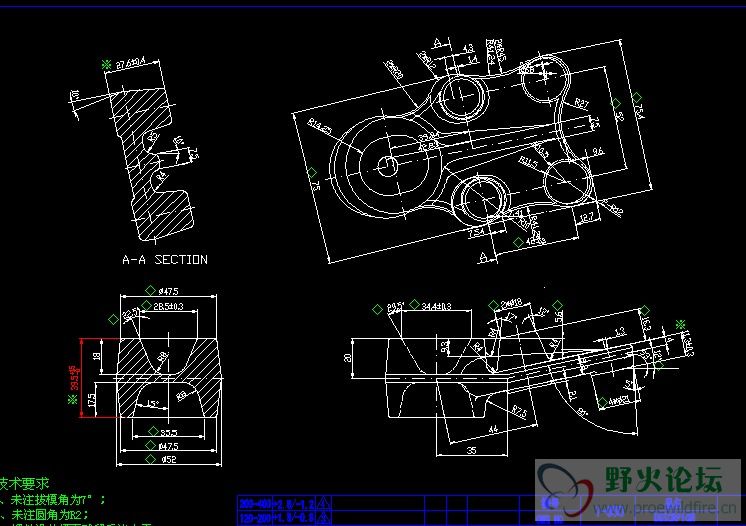

粗细线都没区分。。。太难看了

dsgshenli · 发表于 2013-12-18 13:56

看了这张图我发现真的是OUT了这一定是高手做的零件图纸了

4个示图其中全都不要对应关系的（只有一处是A-A）说实话还真的是第一次见到我太孤漏寡闻了

其实这个零件也很容易只需要用到拉伸拔模倒圆应该就差不多了

ceshingoe · 发表于 2013-12-18 22:00

没什么好复杂的，不过是简单的零件增加了不一样的拔模角度而已，汽车零件上比较多的都是合金系列的压铸零件，增加拔模角度是很正常的事情。

more2 · 发表于 2013-12-19 08:18

看起来还行

liuyanbo81 · 发表于 2013-12-19 09:34

图纸太不规范了，难看懂，，不过感觉还行，不是很难画，只是图纸上少了必要的位置要素
