[原创] 关于CAD第一视角和第三视角的心得

[复制链接]

55

主题

367

回帖

22

威望

高工

Rank: 4

积分
532
QQ
发表于 2013-12-4 20:27 | 显示全部楼层 |阅读模式

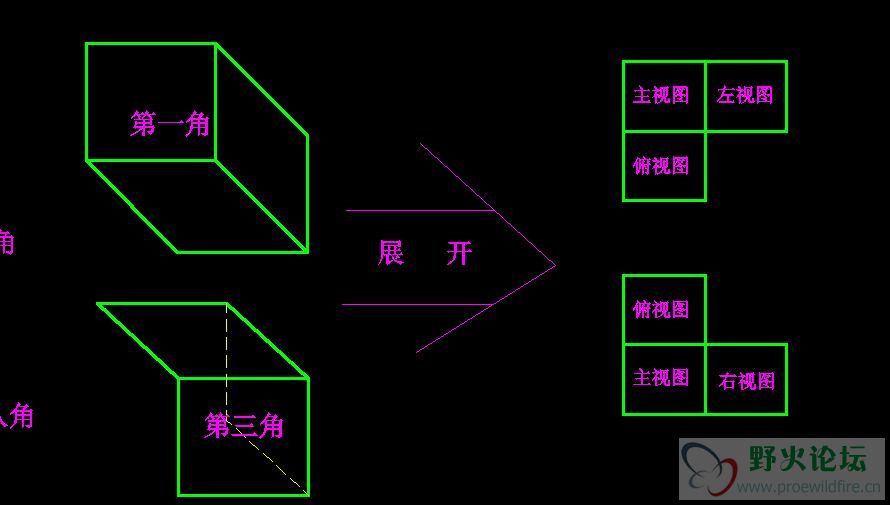

前几天从国外接了一些图纸,于是习惯性的按照第一视角开始作图,结果发给客户之后,客户说3D图做错了。当时我就纳闷了,参数完全是按照他们提供的做的,怎么还会错呢?后来客户说把左边的图形画到右面去了,右边的画到左边去了,总之方向全部都反了。后面查了一下资料,发现他们提供的是第三视角的图纸。现在以图片的格式给朋友们分享一下心得

评分

参与人数 1威望 +2 金钱 +4 收起 理由
野火 + 2 + 4 原创内容

查看全部评分

人生在世,不求荣华富贵,只求平平安安

26

主题

1692

回帖

192

威望

讲师

农民

Rank: 6Rank: 6

积分
2631

热心助人勋章优秀会员勋章希望之星勋章宣传大使勋章

发表于 2013-12-4 20:35 | 显示全部楼层
谢谢楼主分享,学习了。。
回复 支持 反对

使用道具 举报

0

主题

74

回帖

1

威望

助工

Rank: 2

积分
81
发表于 2013-12-4 21:04 | 显示全部楼层
第一视角和第三视角原来如此啊
回复 支持 反对

使用道具 举报

1260

主题

4万

回帖

899

威望

管理员

Rank: 10Rank: 10Rank: 10

积分
47318

社区建设勋章优秀斑竹勋章原创先锋勋章热心助人勋章宣传大使勋章斑竹勋章

发表于 2013-12-4 21:29 | 显示全部楼层
谢谢讲解
回复 支持 反对

使用道具 举报

53

主题

1205

回帖

56

威望

讲师

Rank: 6Rank: 6

积分
1485

希望之星勋章

QQ
发表于 2013-12-4 22:18 | 显示全部楼层
之前我也遇到过这样的事情,不过算是回忆一下功课。

还是感谢你的分享吧。
敢于不断的否定自己,不断否定以前的业绩,过去不等于未来。

要对未来充满自信。
回复 支持 反对

使用道具 举报

85

主题

1341

回帖

249

威望

讲师

Rank: 6Rank: 6

积分
2356

原创先锋勋章热心助人勋章优秀会员勋章希望之星勋章

发表于 2013-12-5 08:15 | 显示全部楼层
不会吧,你看视图的时候难道是第几视图不知道吗?如果是第三视角国外会按照第三视角的方法放置的,如果不是按照第三视角放置,那么你在看图的情况也应该了解到,视图不完整性啊!!!!
回复 支持 反对

使用道具 举报

53

主题

1326

回帖

25

威望

讲师

Rank: 6Rank: 6

积分
1792
QQ
发表于 2013-12-5 09:03 | 显示全部楼层
专业简单的讲一下区别吧:

1、中国的第一角投影,是将零件摆放在人和投影面中间,也就是    人—零件—投影面    的位置关系,视图其实是零件的影子;

2、国外的第三角投影,是将投影面摆放在人和零件中间,也就是    人—投影面—零件   的位置关系,视图其实是零件的拓印。
回复 支持 4 反对 0

使用道具 举报

0

主题

104

回帖

0

威望

助工

Rank: 2

积分
113
发表于 2013-12-5 11:46 | 显示全部楼层
qqhhdd 发表于 2013-12-5 09:03
专业简单的讲一下区别吧:

1、中国的第一角投影,是将零件摆放在人和投影面中间,也就是    人—零件— ...

简单明了易懂 再配上楼主的图齐了
回复 支持 反对

使用道具 举报

55

主题

367

回帖

22

威望

高工

Rank: 4

积分
532
QQ
 楼主| 发表于 2013-12-5 12:45 | 显示全部楼层
085304229 发表于 2013-12-5 08:15
不会吧,你看视图的时候难道是第几视图不知道吗?如果是第三视角国外会按照第三视角的方法放置的,如果不是 ...

这就是我大意了呗
人生在世,不求荣华富贵,只求平平安安
回复 支持 反对

使用道具 举报

1

主题

78

回帖

0

威望

助工

Rank: 2

积分
82
QQ
发表于 2013-12-5 16:11 | 显示全部楼层
好东西
