[原创] 初学者可以画的零件图纸

[复制链接]

2

主题

47

回帖

1

威望

助工

Rank: 2

积分
53
QQ
发表于 2013-12-1 23:04 | 显示全部楼层 |阅读模式

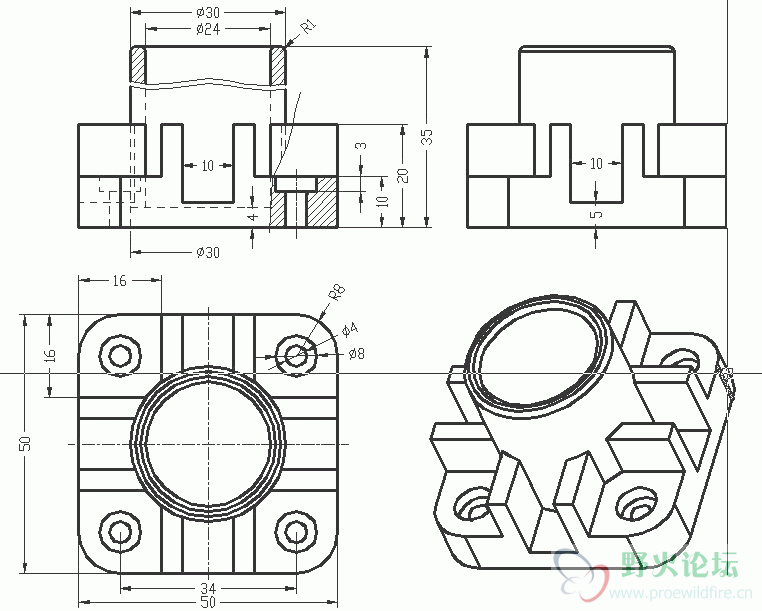

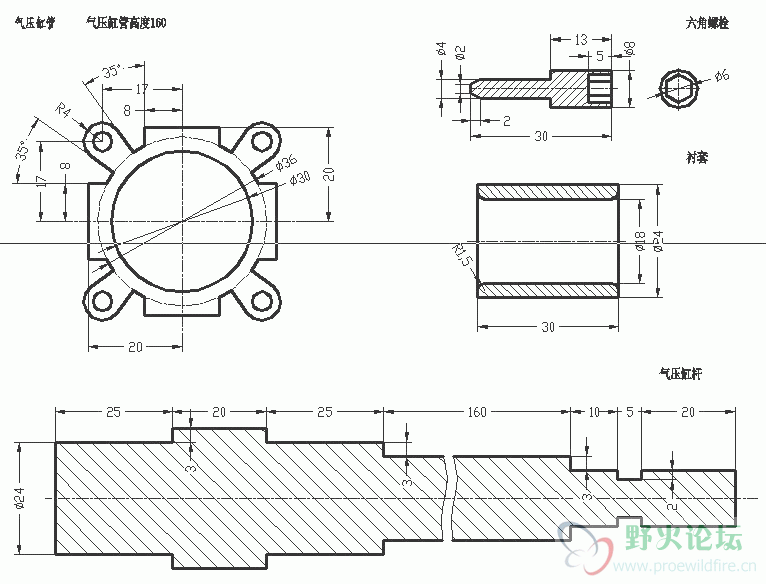

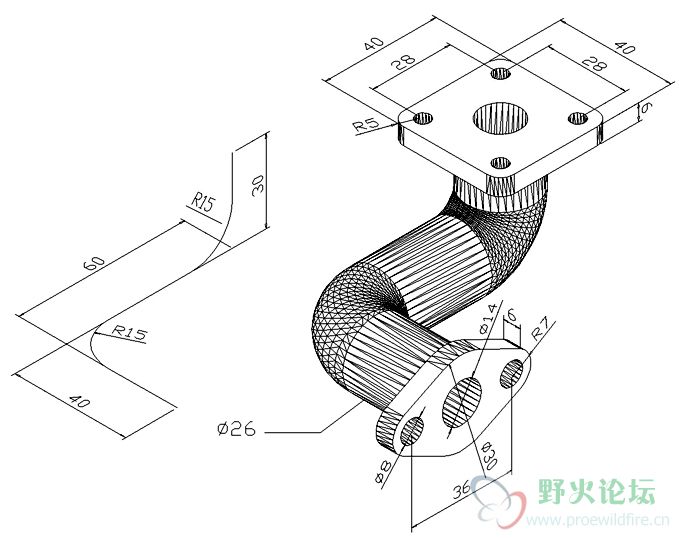

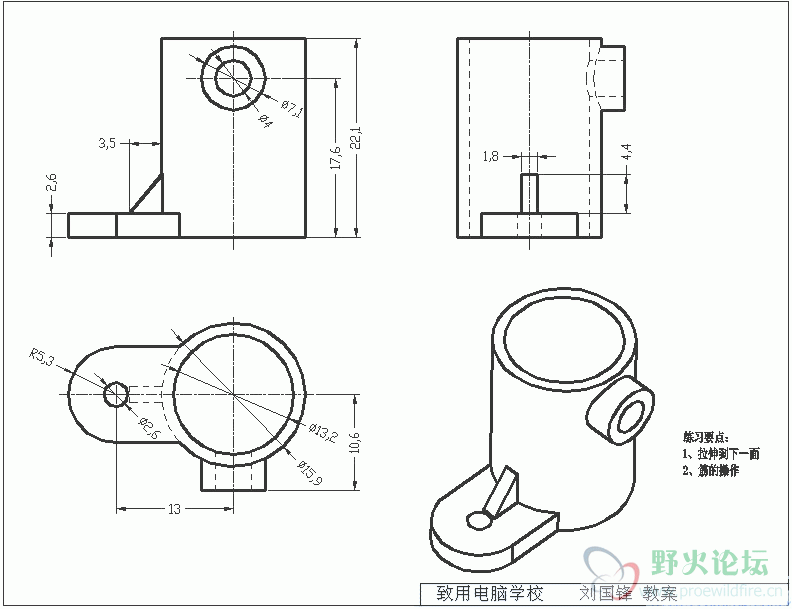

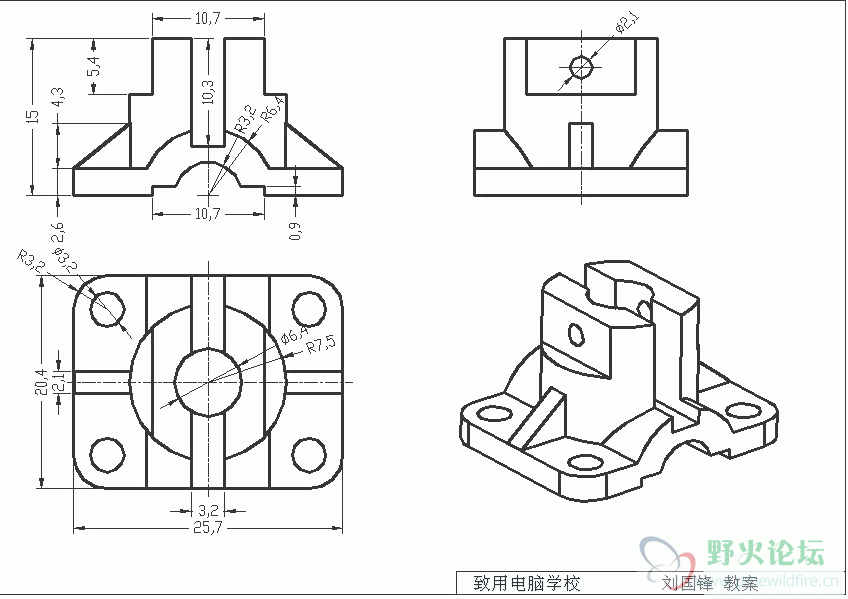

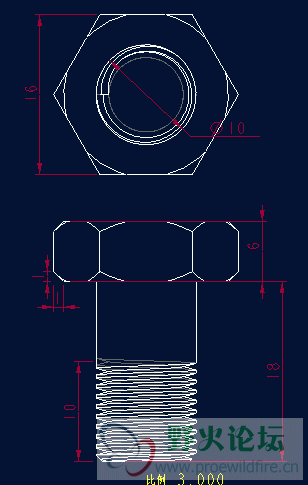

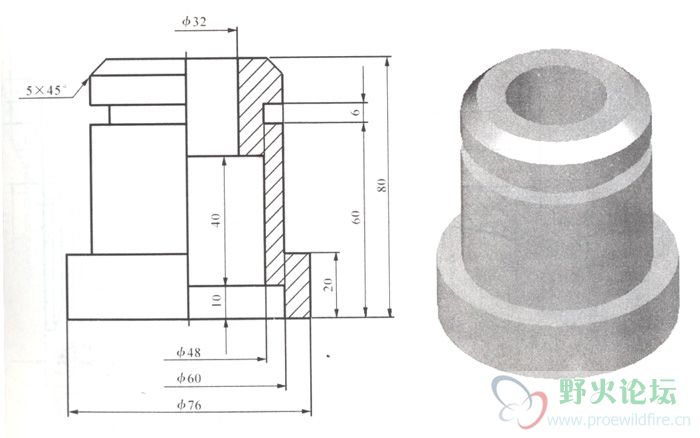

初学者可以画的零件图纸,不会的可以加q1123908057,需备注才加!!!!:):):):):):):)
拉伸 筋特征.gif
旋转 扫描.gif

评分

参与人数 1威望 +1 金钱 +6 收起 理由
野火 + 1 + 6 感谢分享

查看全部评分

tdwzg邀请您访问野火论坛
http://www.proewildfire.cn/?fromuser=tdwzg

2

主题

47

回帖

1

威望

助工

Rank: 2

积分
53
QQ
 楼主| 发表于 2013-12-1 23:06 | 显示全部楼层
自己顶一下
回复 支持 反对

使用道具 举报

2

主题

47

回帖

1

威望

助工

Rank: 2

积分
53
QQ
 楼主| 发表于 2013-12-1 23:07 | 显示全部楼层
现在没人,自己再顶一下!!!
回复 支持 反对

使用道具 举报

3

主题

101

回帖

4

威望

助工

Rank: 2

积分
145
发表于 2013-12-1 23:17 | 显示全部楼层
不错
回复 支持 反对

使用道具 举报

3

主题

101

回帖

4

威望

助工

Rank: 2

积分
145
发表于 2013-12-1 23:19 | 显示全部楼层
能不能传个prt文件啊
回复 支持 反对

使用道具 举报

4

主题

938

回帖

14

威望

讲师

Rank: 6Rank: 6

积分
1054
发表于 2013-12-1 23:30 | 显示全部楼层

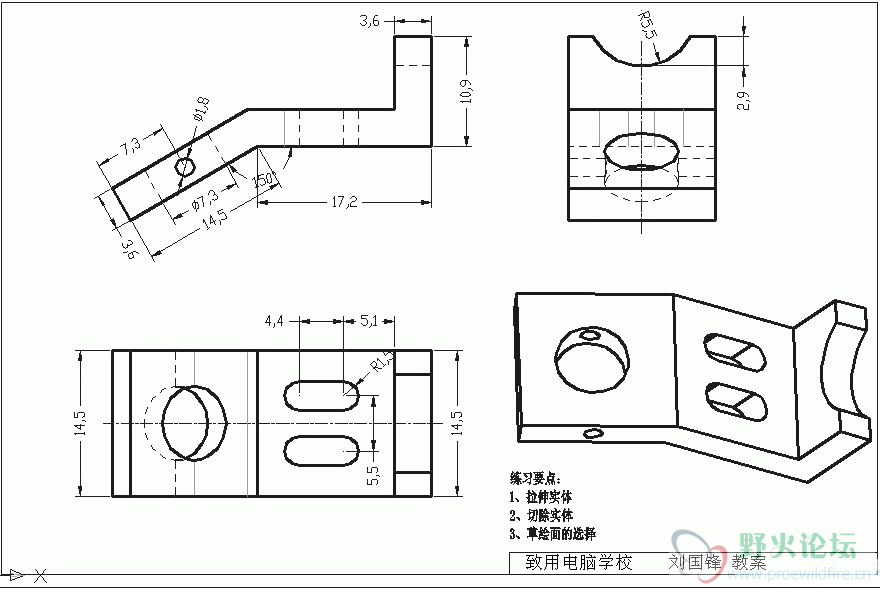

“拉伸与切除实体”的俯视图有问题
回复 支持 2 反对 0

使用道具 举报

2

主题

36

回帖

0

威望

实习生

Rank: 1

积分
44
发表于 2013-12-2 08:55 | 显示全部楼层
好东西,谢谢分享
回复 支持 反对

使用道具 举报

26

主题

1692

回帖

192

威望

讲师

农民

Rank: 6Rank: 6

积分
2631

热心助人勋章优秀会员勋章希望之星勋章宣传大使勋章

发表于 2013-12-2 09:08 | 显示全部楼层
窗外有蓝天 发表于 2013-12-1 23:30
“拉伸与切除实体”的俯视图有问题

左边有一条应该是虚线。
好好学习,天天向上。
回复 支持 反对

使用道具 举报

12

主题

165

回帖

0

威望

助工

Rank: 2

积分
189
发表于 2013-12-2 11:16 | 显示全部楼层
学习了
回复 支持 反对

使用道具 举报

4

主题

938

回帖

14

威望

讲师

Rank: 6Rank: 6

积分
1054
发表于 2013-12-2 12:55 | 显示全部楼层
本帖最后由 窗外有蓝天 于 2013-12-2 12:59 编辑
robing 发表于 2013-12-2 09:08
左边有一条应该是虚线。


大圆孔也错了,大圆孔右边的两条线也错了,直径1.8的孔也画错了,一个视图就那么多错,这么简单的图纸也能搞错,那刘国锋竟然还有脸出教材呢
专业设计制造方便、快捷、安全、美观的智能电子信报箱、智能电子回单箱、智能IC卡储物柜中控系统。
回复 支持 反对
