pro/e齿轮建模

ansolar

额，在论坛里找了一些齿轮画法的，没有图片，有些操作不会，求助大神

robing

自己先试着做，不会做的地方再标识发布出来，有人会帮你解决。

ansolar

我是按这帖子画的如何画齿轮，一看就懂，步骤六中使用边命令是什么命令啊？

robing

ansolar 发表于 2013-11-17 08:56
我是按这帖子画的如何画齿轮，一看就懂，步骤六中使用边命令是什么命令啊？

这个我没画过，应该是“利用边”命令吧

ansolar

发给图片吧，找不到“边命令”

ansolar

之前的帖子http://www.proewildfire.cn/thread-71639-1-1.html
但没有图，个人比较笨，看了挺久没看懂
齿轮的画法
一、预备知识：
画一个M=4，Z=10，厚为44的外啮合齿轮

正常齿制：ha'=1 ,c'=0.25
分度圆直径 d=m*z
齿顶圆直径 da=(z+2ha')*m
齿根圆直径 df=(z-2h'-2c')*m   《外啮合》   df=(z+2ha'+2c')*m   〈内啮合〉

经计算得：d=40，da=48，df=30
二、具体操作步骤如下：
1．用拉伸画一个直径为da（齿顶圆），宽为44的圆柱体：
操作步骤：
拉伸－－选取FRONT基准面为草绘面，绘制直径为da＝48（齿顶圆），宽为44的圆柱体如何画齿轮，一看就懂

2．        插入基准曲线---从方程--完成--选取--坐标（三个面的交点）
---笛卡尔---输入参数（参数如下）
m=4
z=10
a=20
r=(m*z*cos(a))/2
fi=t*90
arc=(pi*r*t)/2
x=r*cos(fi)+arc*sin(fi)
y=r*sin(fi)-arc*cos(fi)
z=0
操作步骤：

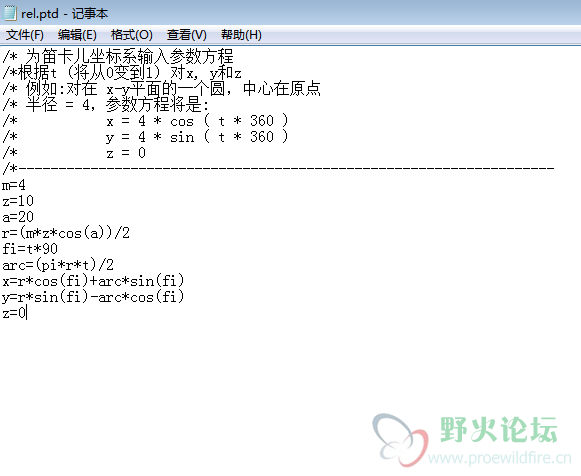

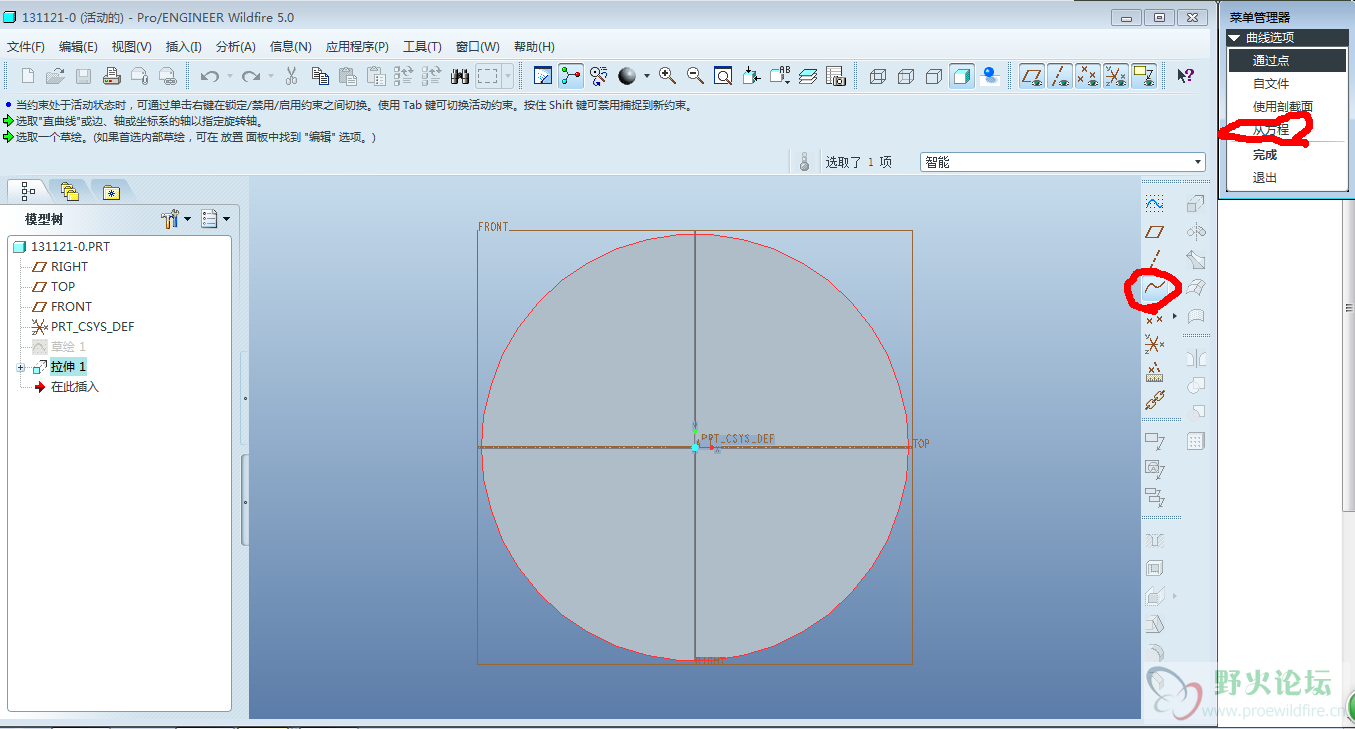

点取 按钮――选取“从方程”――选取“坐标系”，选取“笛卡尔”，在模型区域选取对应的坐标系 ――出现记事本，对话框，输入参数如图所示：

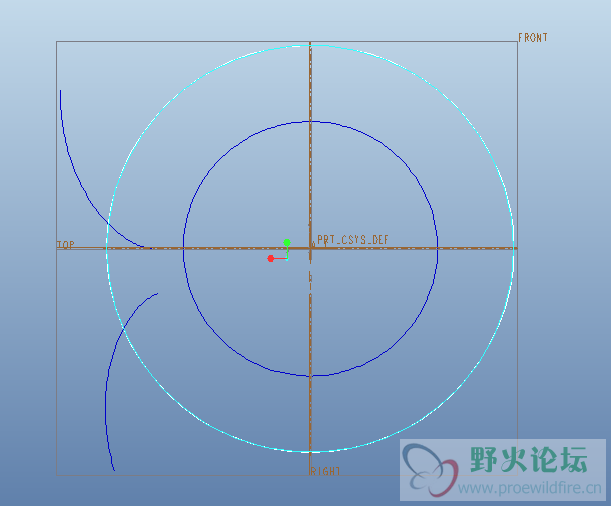

点取文件――保存――退出记事本窗口——点取确定按钮，此时在模型区域出现了蓝色的曲线1，如图所示：

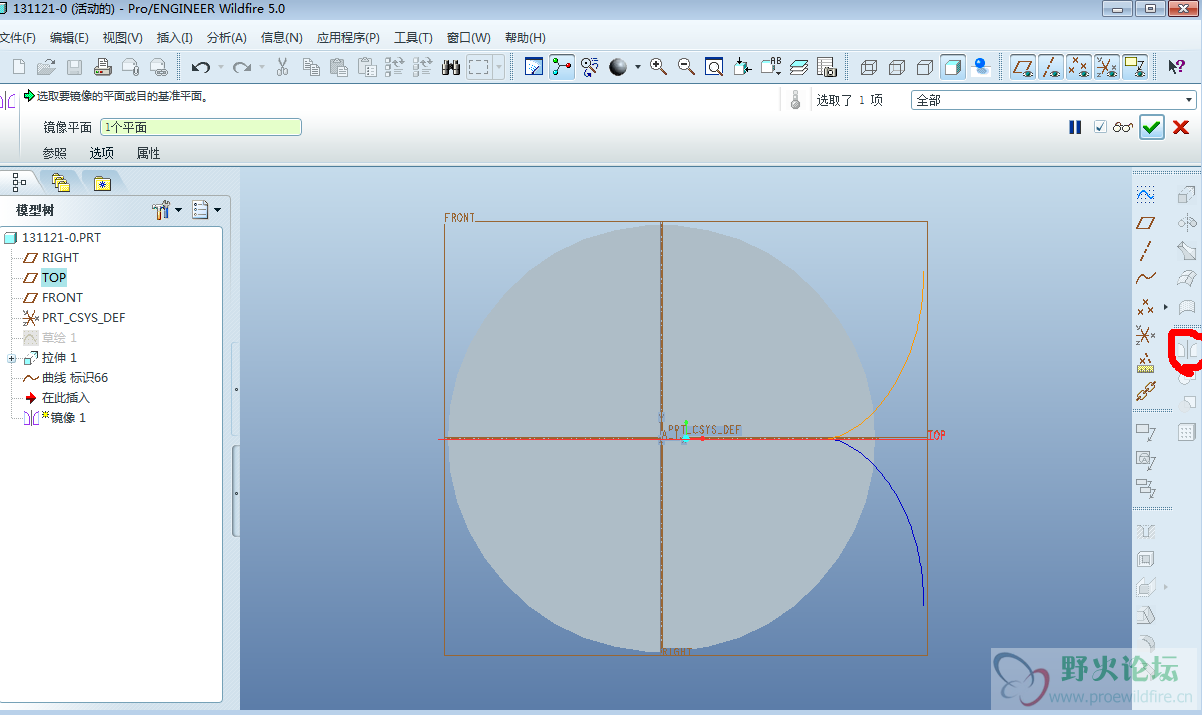

３．选中步骤２做好的蓝色的曲线---镜像---得到第2根蓝色的曲线，此时两根曲线是相交的八字形．


4．        点取第2根曲线（注意此时曲线以粗红色显示）

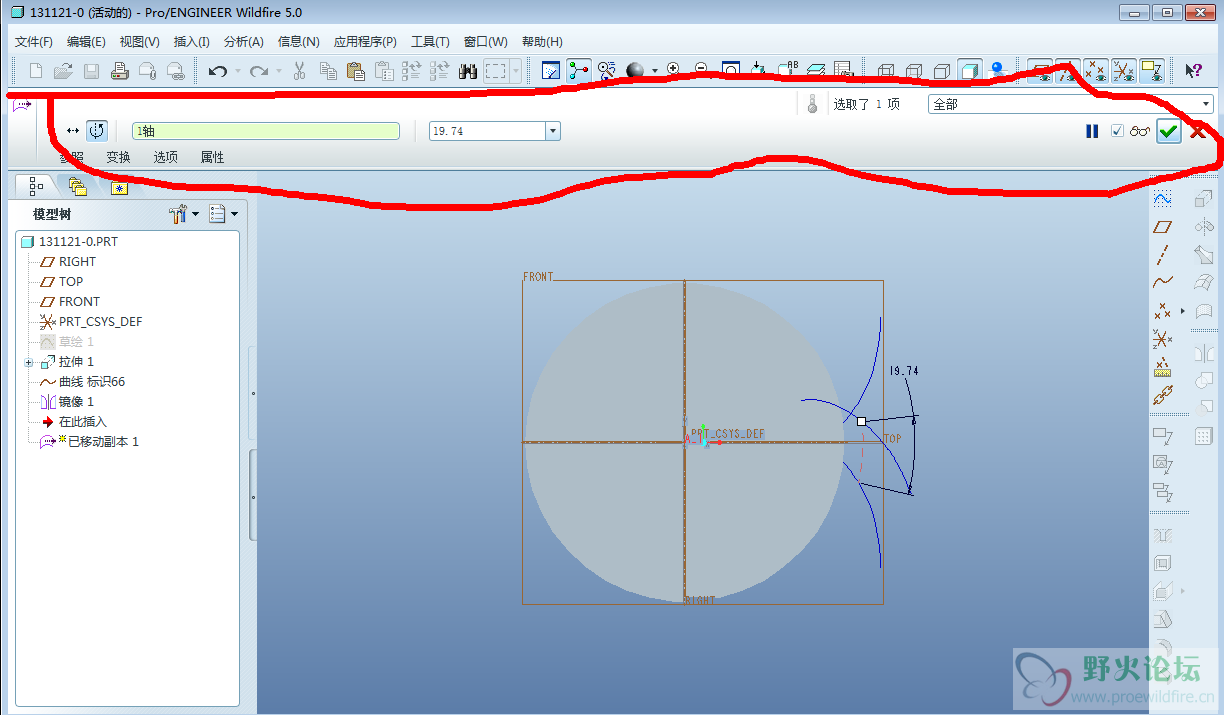

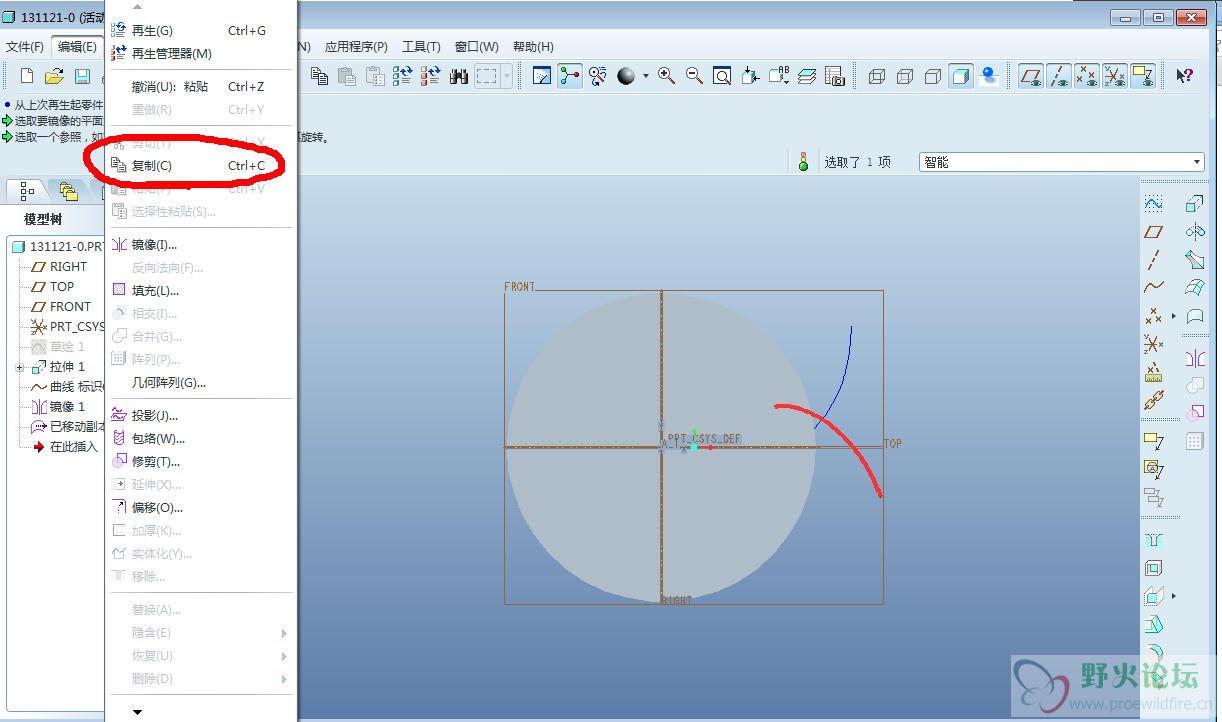

---主菜单“编辑”---“复制”---主菜单“编辑”——“选择性粘贴”---在操作面板上选取“旋转”按钮，——选取旋转中心轴----输入旋转角度（（360/2/z）+1.74），如图所示：

得到第3根细红色的曲线,该曲线与第一根曲线相交的。(注意:原来的第2根曲线消失了)


5．选中第3根曲线（注意此时曲线以粗红色显示）

---主菜单“编辑”---“复制”---主菜单“编辑”——“选择性粘贴”---在操作面板上选取“旋转”按钮，——选取旋转中心轴----输入旋转角度（-360/z），（即该曲线要与前面旋转的方向相反），此时发现模型区域如下所示：

点取确定退出操作，得到第4根蓝色曲线，此时两根曲线成八字所示如图：
.

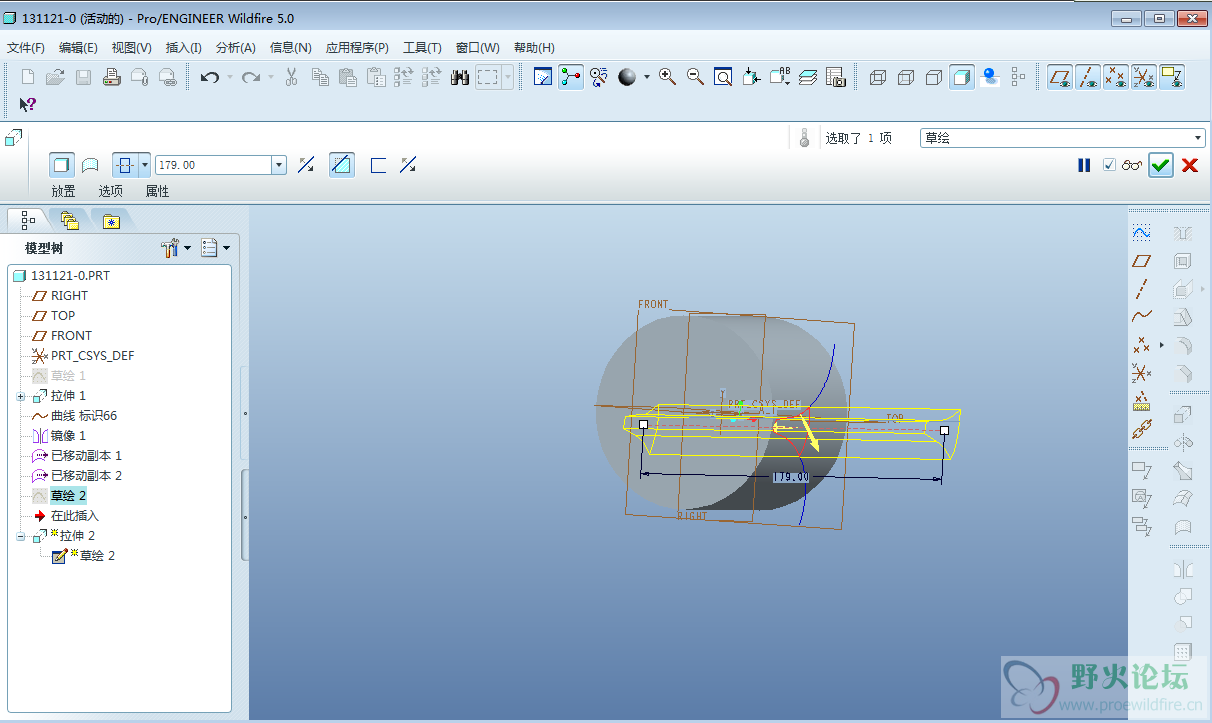

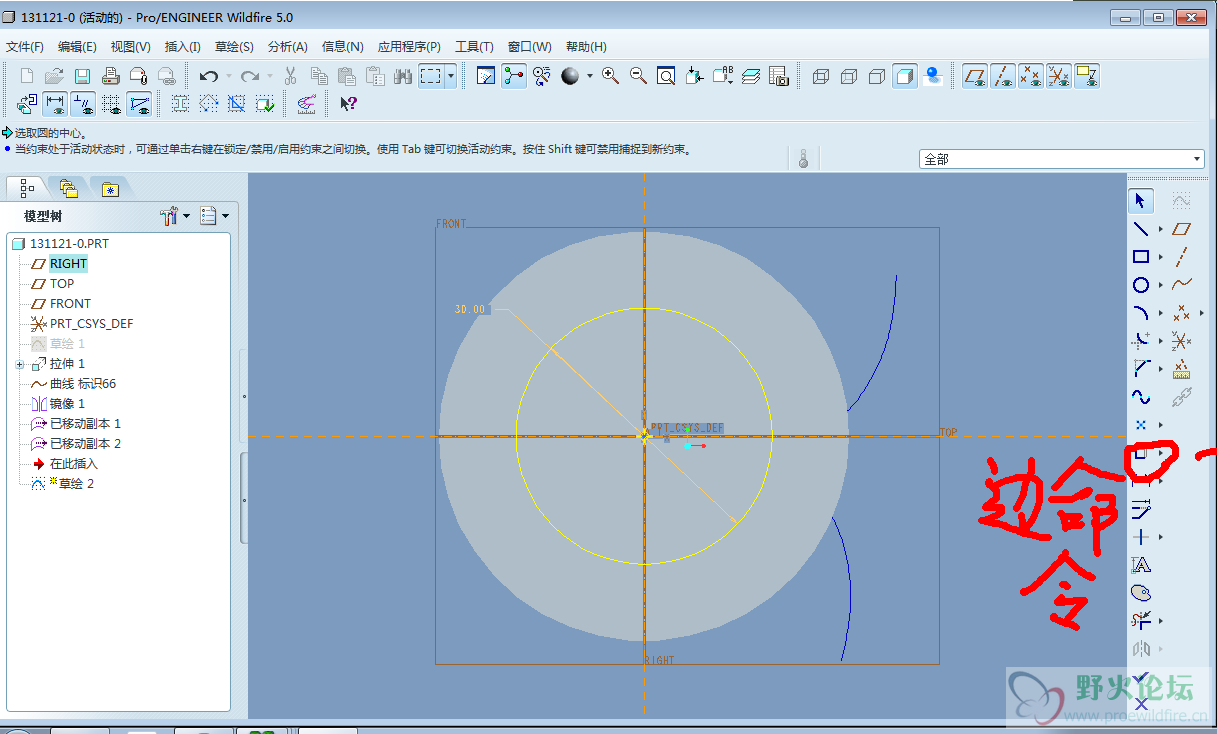

6．用草绘曲线 按钮画曲线：先画一个直径为df的齿根圆，用使用边 命令选取那两根曲线（八字形的两根曲线）和齿顶圆

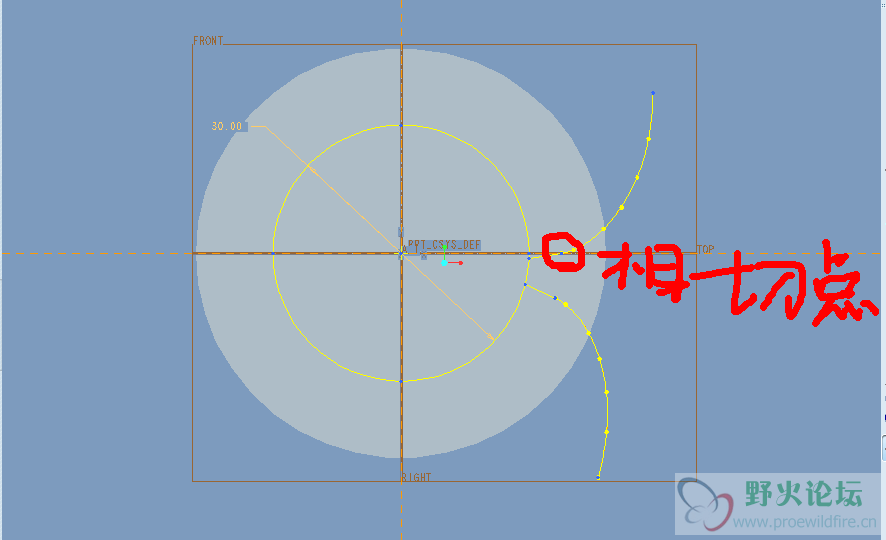

---分别过那两根八字形的曲线的末端作切线，与齿根圆df交两点

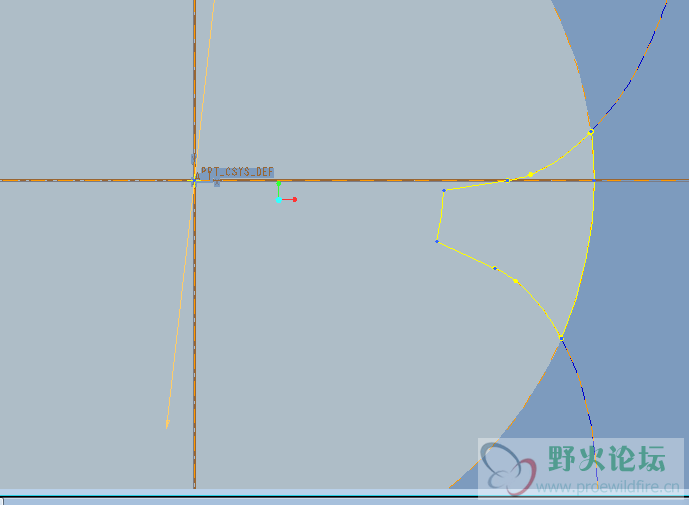

---修剪多余边---给根部倒角（R=0.2*m），得到图形如下所示：

７．　拉伸---去除材料--- --草绘——选取步骤6所得的封闭线框，切削得到齿槽．

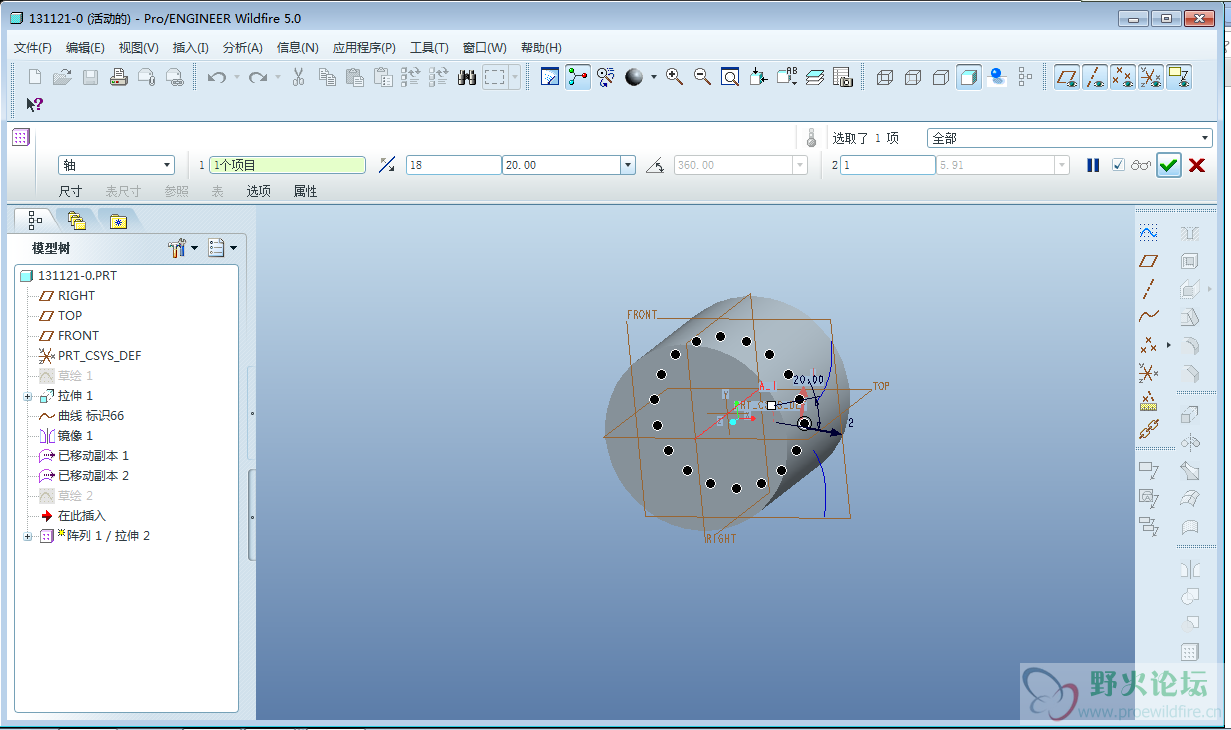

８．　阵列齿数

9．隐藏蓝色的基准曲线
        在模型树中选择显示——层树——
        选择层——新建层     ——出现“层属性”对话框——在对话框中点取“项目”黄色区域，在模型区中点取蓝色曲线使其出现在项目黄色区域内，——确定退出
        在屏幕左边的“层树”框中，选中刚建立的层名LAY0001，点右键，选取隐藏选项 ，此时模型区域中的蓝色曲线就隐藏起来了。

        点取保存按钮，对齿轮文件存盘。

MrRightSir

在论坛里搜参数化，有很多关于齿轮参数化建模的
