菜鸟关于草绘界面选择，纠结！一个人想不出来，请教高手

fishtso · 发表于 2013-11-11 12:12

本帖最后由 fishtso 于 2013-11-11 12:14 编辑

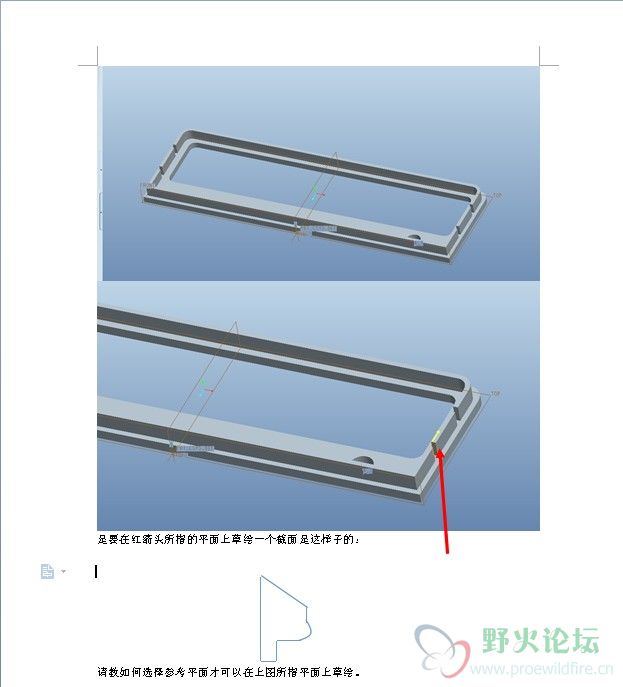

HI HI，各位大大，本人最近PROE 野火5新入门，在根据教材做一个小型塑料面板零件的时候卡在一步一直想不出来怎么解。是关于草绘平面选择问题，如图所示，有大人懂的请赐教，谢啦，不胜感激。

zjjzzg · 发表于 2013-11-11 13:01

我只会新建一个基准平面，点选红箭头所指的平面，偏移0.然后在新基准平面上草绘。其他的方法就不知道了

wrf0772 · 发表于 2013-11-11 13:01

根据坐标建一个面垂直于箭头所指的面，就可以直接草绘了；
草绘似乎基于平面的，建好平面就可以草绘了;建平面的时候可以基于你的坐标轴。

zdg251889620 · 发表于 2013-11-11 14:26

截面里边的偏移！

fishtso · 发表于 2013-11-11 14:37

谢谢各位琢磨了一会做出来了~~

proeqian · 发表于 2013-11-11 15:17

86869807 · 发表于 2013-11-11 23:26

就用截面偏移功能啊

86869807 · 发表于 2013-11-11 23:26

就用截面偏移功能啊

PROE~爱好者 · 发表于 2013-11-12 07:58

截面便宜正解
