哪位高手能教我画这个立体图吗

microfish · 发表于 2013-10-29 16:03

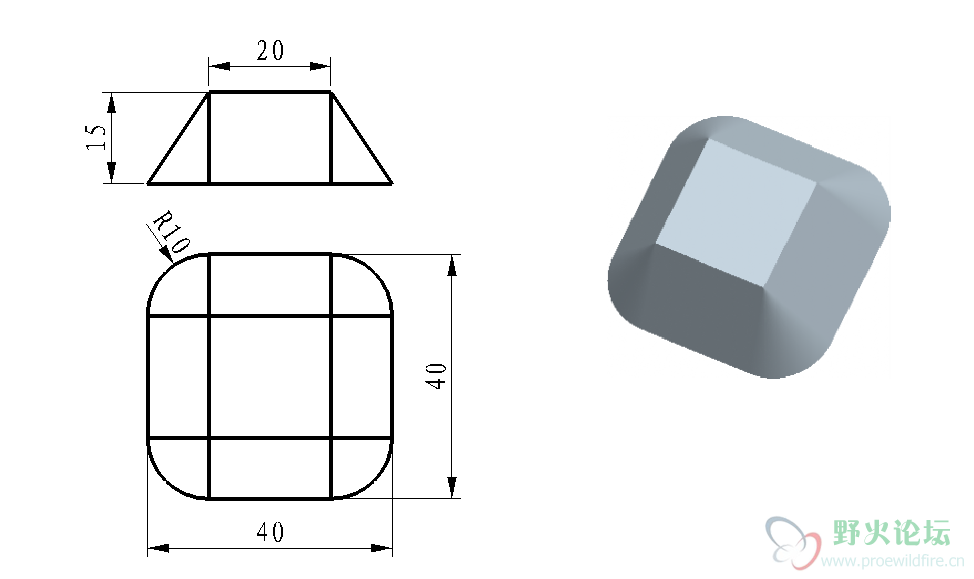

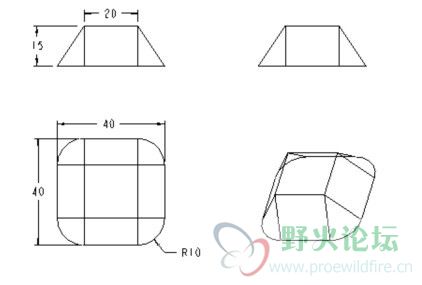

哪位高手能教我画图片里的这个立体图吗？

QQ454556738 · 发表于 2013-10-29 16:24

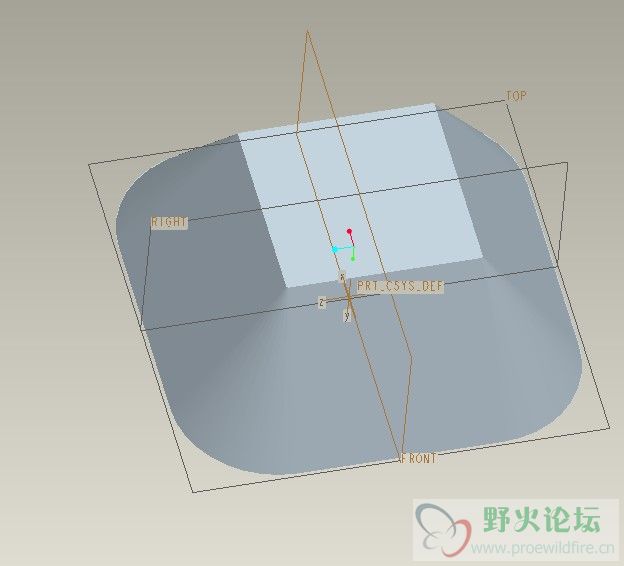

刚做了一个.是不是这样

microfish · 发表于 2013-10-29 16:33

QQ454556738 发表于 2013-10-29 16:24
刚做了一个.是不是这样

顶点要尖的，不能有圆角

jmxicx · 发表于 2013-10-29 16:40

先建一个平面距离20

然后画出二个截面

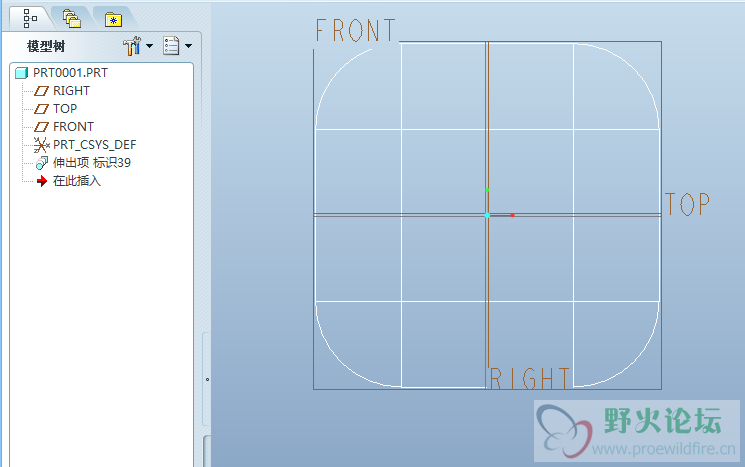

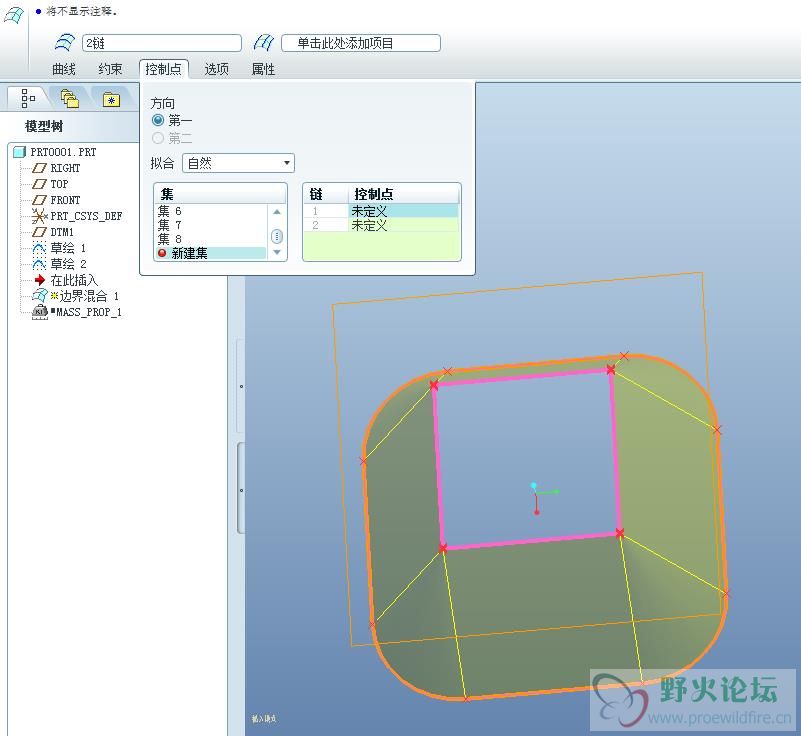

边界混成，打开控制点

打开控制点

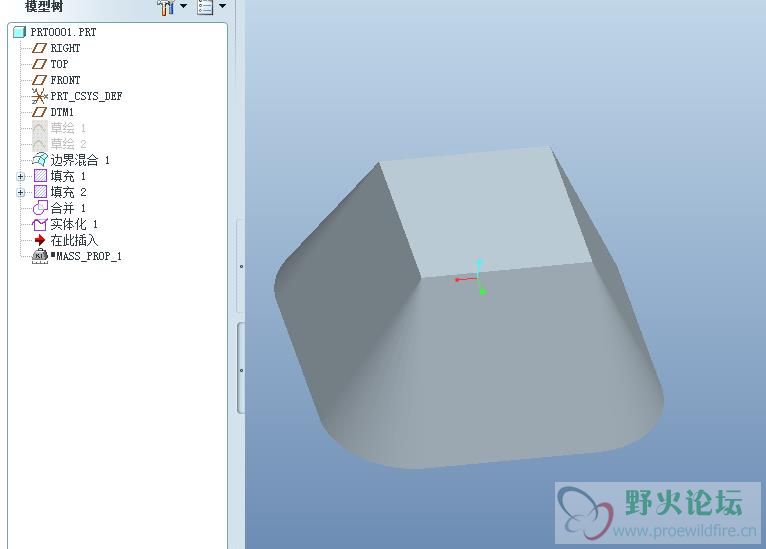

填充，合并实体化

版本 pro-e5.0 M030 附件

424.prt.rar (55.81 KB, 下载次数: 17)

QQ454556738 · 发表于 2013-10-29 16:43

microfish 发表于 2013-10-29 16:33
顶点要尖的，不能有圆角

那只能按照三楼的边界混合了

zdg251889620 · 发表于 2013-10-29 17:04

这个有些简单，

294067308 · 发表于 2013-10-29 17:16

这不是真的

jy200731877 · 发表于 2013-10-29 18:23

我正准备发，有人解决了，晕

Joy_feng · 发表于 2013-10-29 19:03

热心的野火人

340047351 · 发表于 2013-10-29 19:56

一步完成!
