这个模型怎么画

巧遇 · 发表于 2013-10-22 10:27

本帖最后由巧遇于 2013-10-22 14:17 编辑

我用扫描，变截面扫描，混合，扫描混合都试过画出来的都不准确求大神指导下怎么样画？

陌远生 · 发表于 2013-10-22 10:37

BoYa_DIY · 发表于 2013-10-22 10:46

本帖最后由 BoYa_DIY 于 2013-10-22 10:58 编辑

按图纸一步步漫漫画

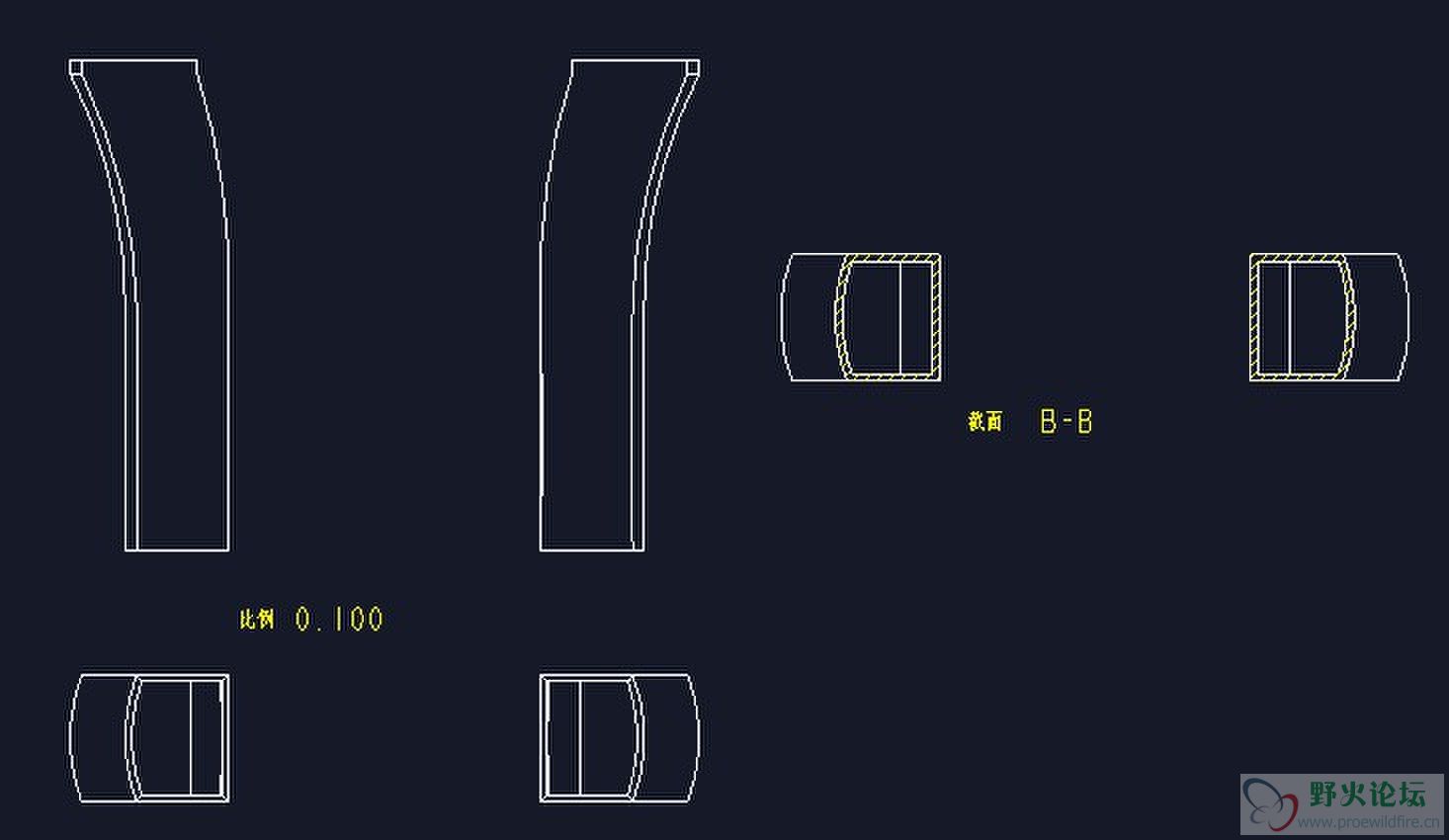

CAD图第一张下端的尺寸在截图时被切掉了?

R1330.8 的圆心位置?

能直接上CAD文件 ?

巧遇 · 发表于 2013-10-22 10:51

BoYa_DIY 发表于 2013-10-22 10:46
按图纸一步步漫漫画

CAD图第一张下端的尺寸在截图时被切掉了,能直接上CAD文件 ?

只需要知道怎么画上面的那个弯曲的地方就可以了

BoYa_DIY · 发表于 2013-10-22 11:24

本帖最后由 BoYa_DIY 于 2013-10-22 11:38 编辑

巧遇发表于 2013-10-22 10:51
只需要知道怎么画上面的那个弯曲的地方就可以了

边界混合吧

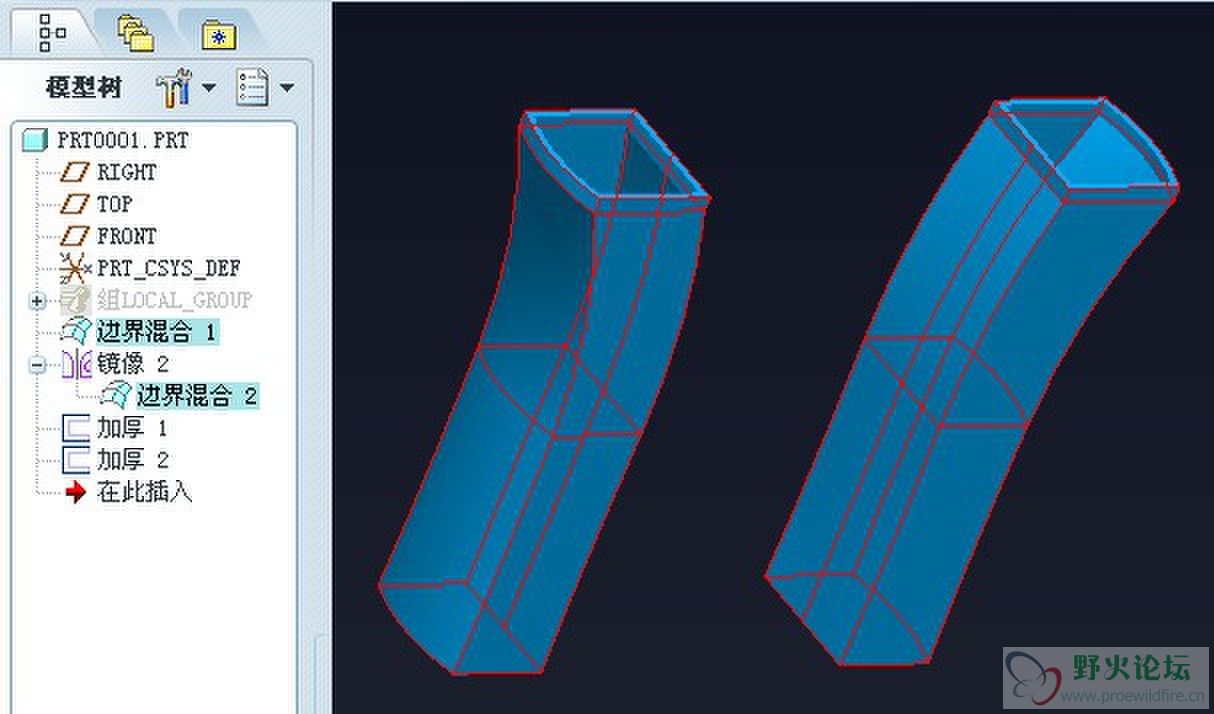

看看是不是这样 ?


prt0001.prt.rar (92.49 KB, 下载次数: 4)

gundam · 发表于 2013-10-22 12:18

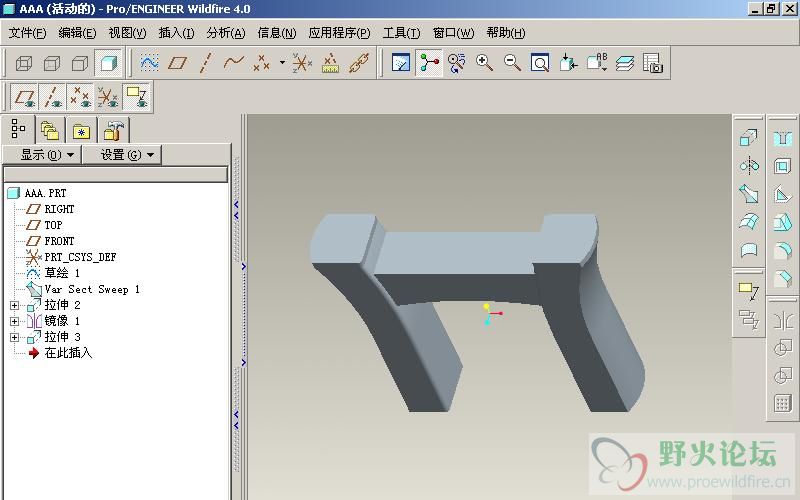

我也画了个

gundam.rar (14.09 KB, 下载次数: 5)

ty2c26 · 发表于 2013-10-22 13:04

有没有CAD档畏，有些尺寸确实看不出来是多少。

巧遇 · 发表于 2013-10-22 13:38

BoYa_DIY 发表于 2013-10-22 11:24
边界混合吧

你用的是什么版本怎么我看不了

BoYa_DIY · 发表于 2013-10-22 13:45

巧遇发表于 2013-10-22 13:38
你用的是什么版本怎么我看不了

5.0 (M100)

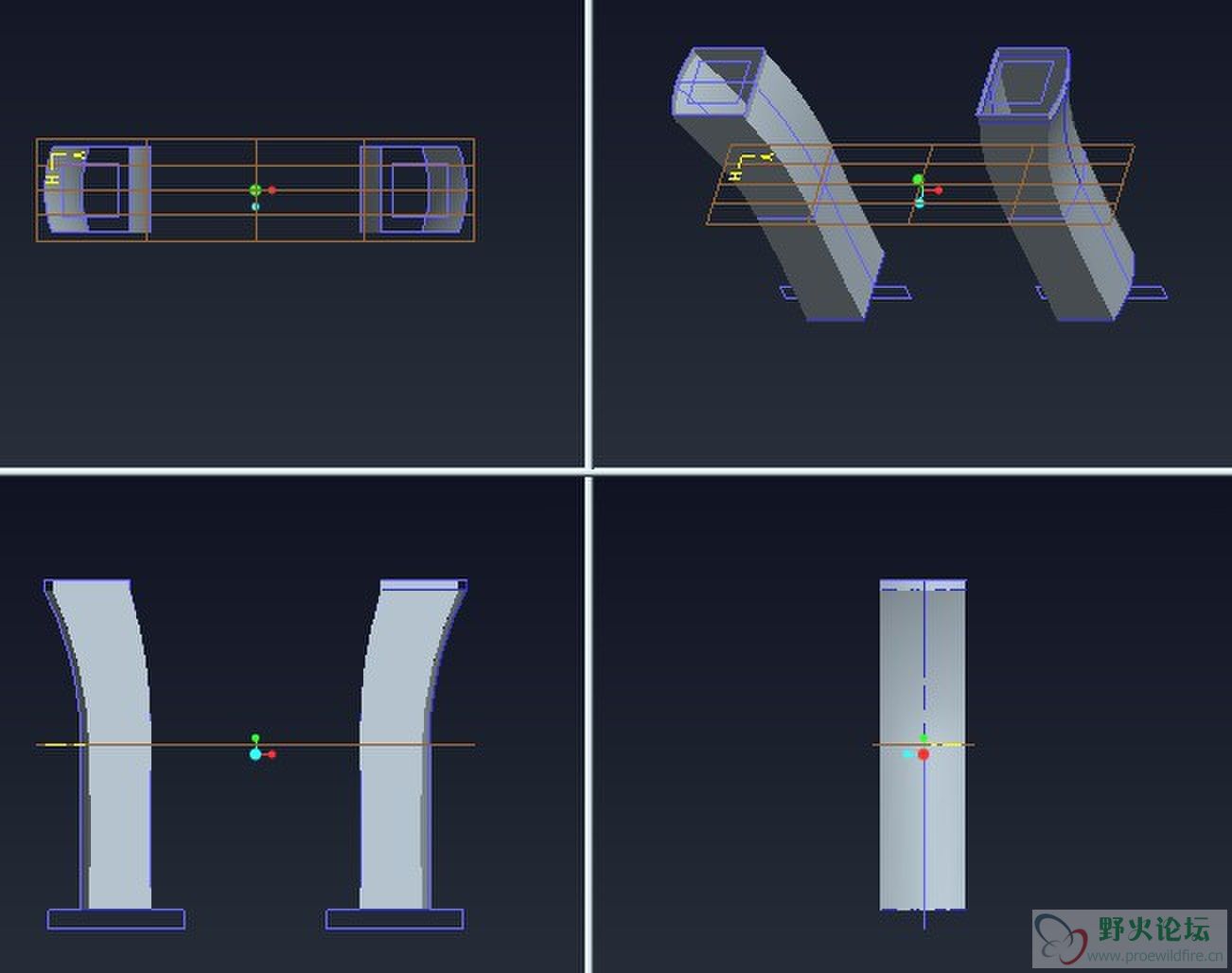

把在此插入的箭头拖到最下方几可见模型了

巧遇 · 发表于 2013-10-22 13:47

BoYa_DIY 发表于 2013-10-22 11:24
边界混合吧

我把画的图形转成二维图结果尺寸不对那个圆弧不是圆弧是由一段一段的直线组成的说明这样画的不精确
