求大师帮我换个图

mqy114 · 发表于 2013-10-21 18:06

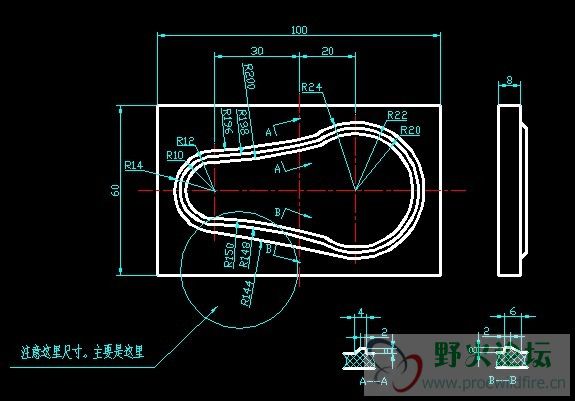

自己简单画个二位图，希望大师帮我画个模型，谢谢了。。。

fjs2008 · 发表于 2013-10-21 18:19

直接贴个图片上来不是更好

mqy114 · 发表于 2013-10-21 18:39

谢谢版主，新人，下次知道了

lanjiexie · 发表于 2013-10-21 19:03

少个底板厚度尺寸，还有 B—B 投影方向是不是反了

mqy114 · 发表于 2013-10-21 19:08

底板厚度没关系，可以任意，，B--B投影放心是做反了

gundam · 发表于 2013-10-21 20:24

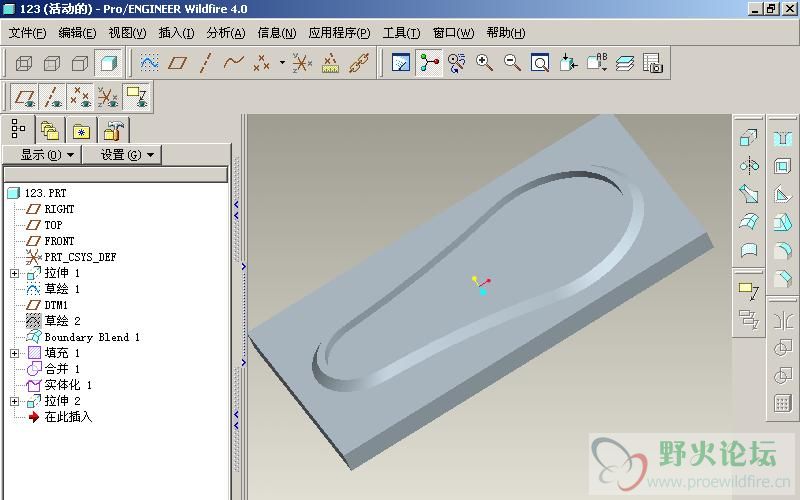

画了一个

gundam.rar (11.31 KB, 下载次数: 4)

mqy114 · 发表于 2013-10-21 20:37

和我的图有点区别，不符合我的意思，同样谢谢你

fjs2008 · 发表于 2013-10-21 20:40

本帖最后由 fjs2008 于 2013-10-21 20:41 编辑

这个不难的，就是还缺好多尺寸。方法就按楼上贴图的步骤。

mqy114 · 发表于 2013-10-21 20:48

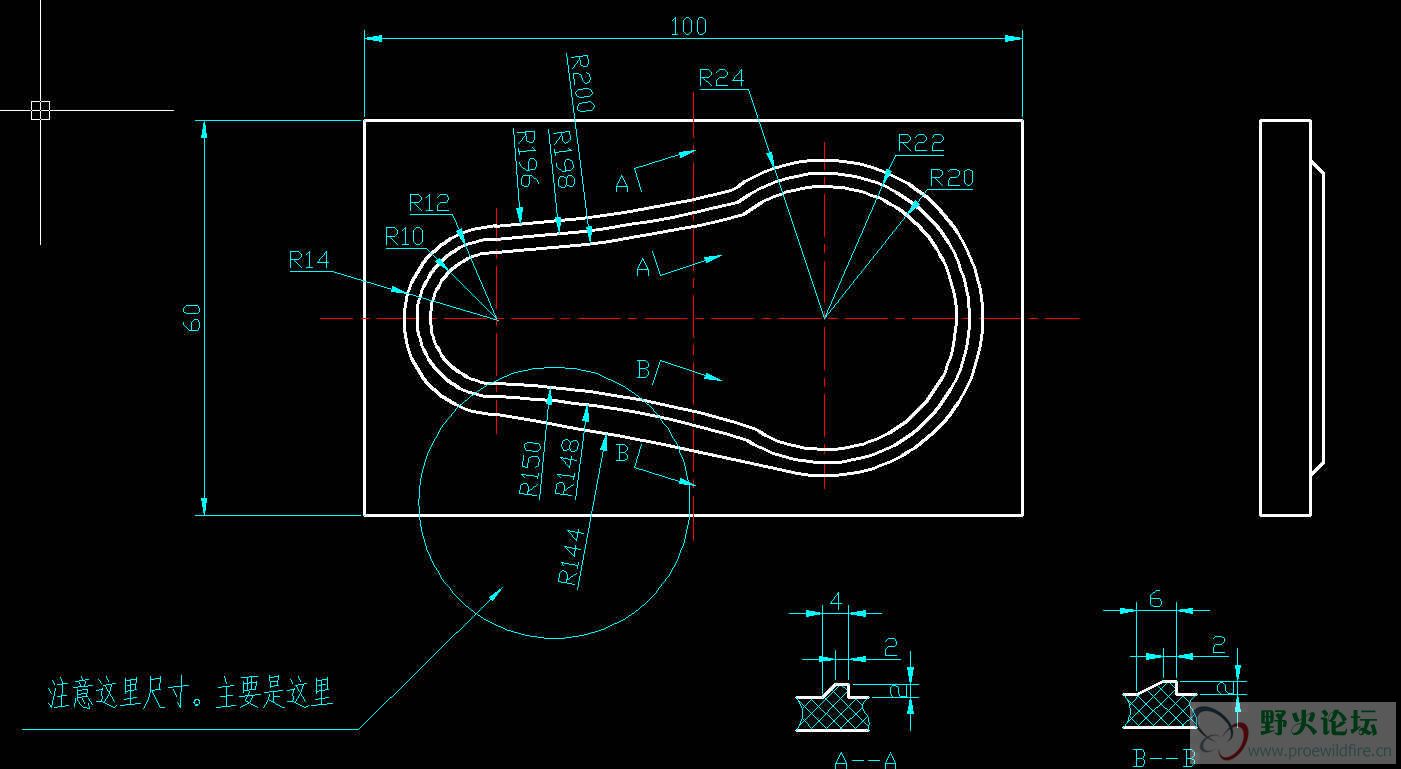

重新上个图片

fjs2008 · 发表于 2013-10-21 21:04

你中间的弧线跟右边的圆不相切的吗？
