打开图纸乱码

pilong · 发表于 2013-10-14 12:53

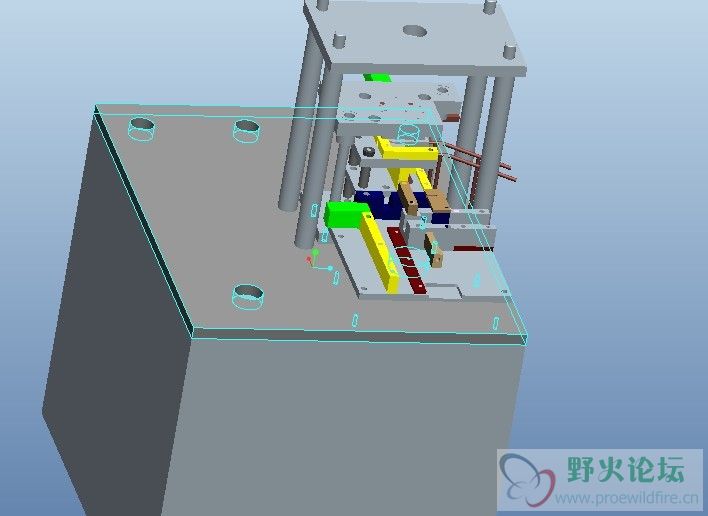

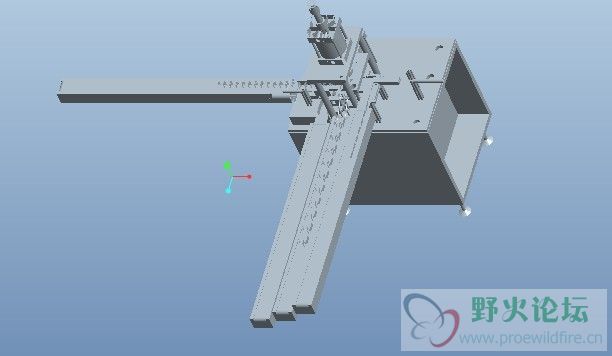

用5.0 m080的版本打开STP文件后，出现了乱码如图纸1，打开ASM文件也是乱码，如图纸2

robing · 发表于 2013-10-14 13:19

可能原文件的约束不够

伊人魅力 · 发表于 2013-10-14 13:19

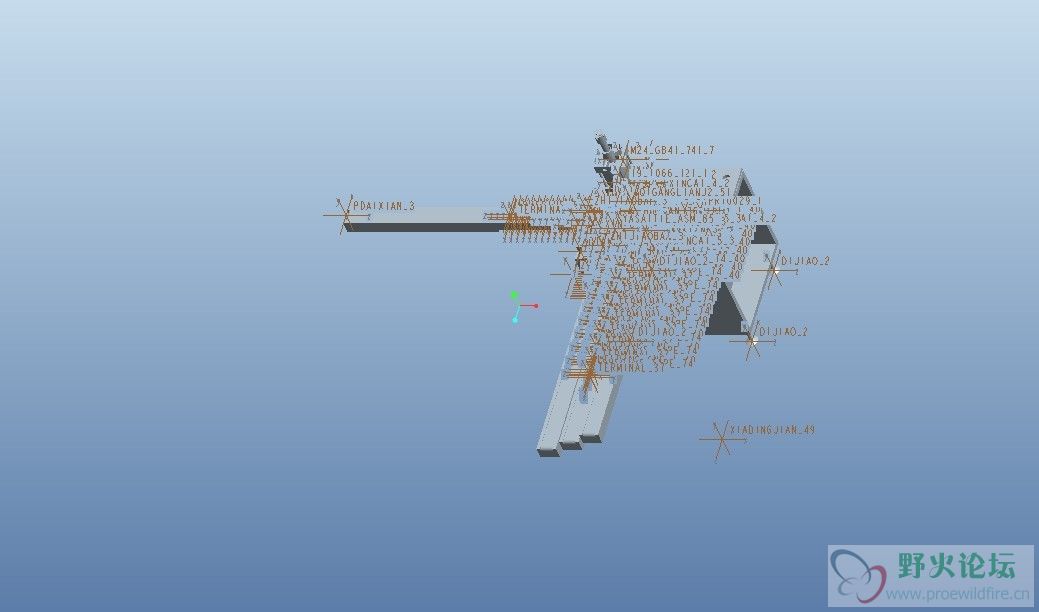

亲，一图你把基准坐标系关掉就行了；二图你把注释和基准面关掉就行了。这不是乱码，属于正常的。

robing · 发表于 2013-10-14 13:22

伊人魅力发表于 2013-10-14 13:19
亲，一图你把基准坐标系关掉就行了；二图你把注释和基准面关掉就行了。这不是乱码，属于正常的。

模型数中都报警提示了。

伊人魅力 · 发表于 2013-10-14 13:28

robing 发表于 2013-10-14 13:22
模型数中都报警提示了。

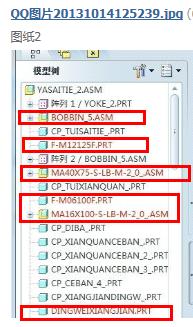

他说的是“乱码”，这是装配的模型树，我也看到了，但是我觉得楼主说的不是“模型树”的问题。

pilong · 发表于 2013-10-14 13:30

伊人魅力发表于 2013-10-14 13:19
亲，一图你把基准坐标系关掉就行了；二图你把注释和基准面关掉就行了。这不是乱码，属于正常的。

可是关掉注释和基准面的话，有好多零件就没了

伊人魅力 · 发表于 2013-10-14 13:33

pilong 发表于 2013-10-14 13:30
可是关掉注释和基准面的话，有好多零件就没了

关掉注释和基准面，跟零件消失有什么关系呢？能把你关掉注释基准面后的图发上来吗

fjs2008 · 发表于 2013-10-14 13:39

零件消失是因为你的装配本身就出错了，模型树已经体现出来。

pilong · 发表于 2013-10-14 13:43

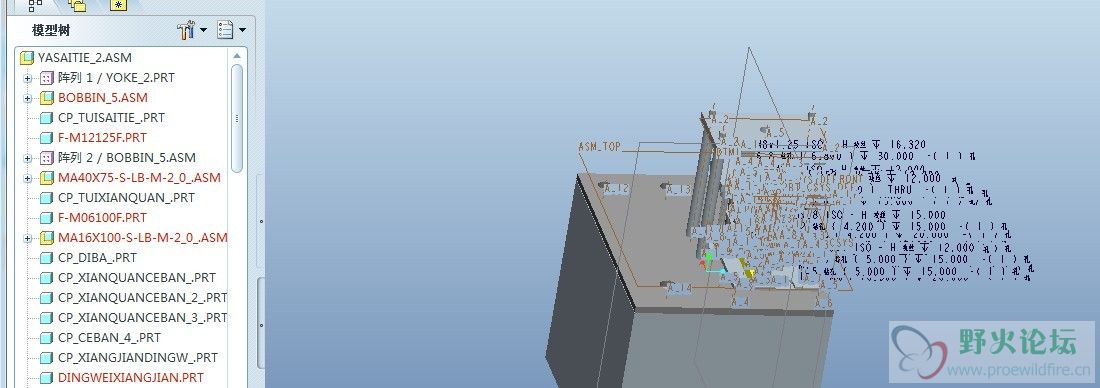

这是关掉基准面和注释的图，一楼的图纸1是FTP文件关掉基准线什么的现在显示正常了。

ljl18210 · 发表于 2013-10-14 17:01

把报警的零件重新定义，约束不够，零件转换后乱飞，我打开别人做好的cad实体也是这样的，然后自己再定义组装一下就好了
