螺距图怎么看？

evanbz · 发表于 2013-10-12 10:56

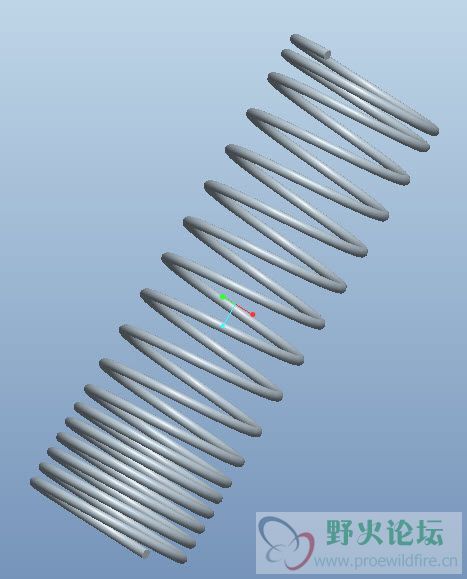

今天学习画螺纹，在论坛里面下载了一个八种螺纹画法的文档。在画第一个圆柱形弹簧的时候，有一点不懂。在螺旋扫描-伸出项来进行。前面的设置和草图的绘制都没有问题。在完成草图绘制的时候，会让我输入一个螺距。

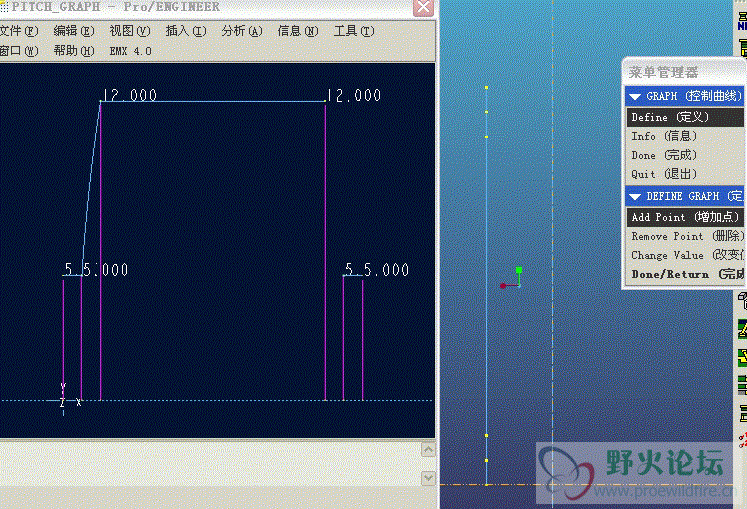

问题来了：在进入螺距图设置的时候，文档教我拾取断点，这个我会上传图片。这个螺距图应该怎么看？这些断点的作用是什么？

麻烦各位大侠帮我看看，在论坛搜索了螺距图，没有看到相关的资料。

岳危 · 发表于 2013-10-12 11:56

先做好点，然后再增加点时，选择之前做好的点就行，螺距图是一个图形控制示意图只是数据的变化用线连接而已

evanbz · 发表于 2013-10-12 14:15

只是数据的变化用线连接而已

这句话我应该怎么理解？这个数据的变化指的是什么？这个数据是什么？
我给的图中，要求我在螺距图中添加在草图中画出的几个断点。增加断点的作用是什么？

whiteyublack · 发表于 2013-10-12 14:58

如果你想做的是一个不同螺矩的弹簧，那你就要在画扫描线时就要做做那些点，也就是不同螺矩的变化处的点，然后在你说的这一步中点那些点后输入你想要的螺矩值就行了。

fjs2008 · 发表于 2013-10-12 15:06

本帖最后由 fjs2008 于 2013-10-12 15:34 编辑

你这个是画的可变螺距的螺旋扫描，就是通过添加点来控制螺距的，如果你没什么基础还真不好解释，最好找点视频教程看看。

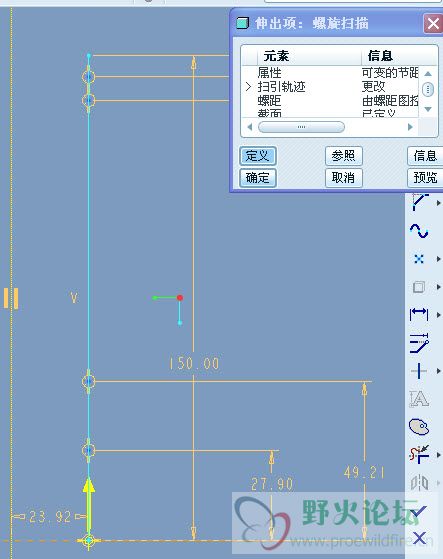

按你的图来看，扫描轨迹上一共有6个点，第一点到第三点的螺距都是5，后面三个点之间也是5，中间两个点是12。论坛好像也有教程，找来看看。
2013-10-12 15-33-42.jpg

evanbz · 发表于 2013-10-12 15:37

螺距什么的我知道是什么意思。我只是不知道在螺距图中，螺距是如何设置的，是不是我添加的几个点就是点和点之间的距离就是我设置的螺距，不是前面设置的螺距。如果没有设置点和点之间的螺距，那么就按照前面设置的螺距来。我的理解对么？
在有就是螺距图里面的螺距是怎么看的？
求大侠解释

fjs2008 · 发表于 2013-10-12 16:20

很遗憾，你理解的不对。
你那个图怎么看，第一点到第二点之间的螺距是5，第二点到第三点是5，第三点到第四点是12，第四到第五是5。。。
对照我的两个图片，加上你的那个图片就很好理解了。

evanbz · 发表于 2013-10-12 17:00

谢谢。
我忽略了在我添加点的时候设置的节距的值···· 这样就理解了，每一段对应的节距值在节距图上反应的均是该段的其实数值，即该段的节距值。
谢谢fjs2008的耐心解答。

fjs2008 · 发表于 2013-10-12 17:30

能理解就好，因为我也是半桶水，讲的不专业！来自: Android客户端
