求画螺纹高手帮助

yinpingchao · 发表于 2013-10-6 09:30

我现在在一家主要生产螺栓的公司画图，
今天看到这个球头螺栓螺纹，不会画，主要是要CAD图。
但，直接用CAD画麻烦，也不会。求教。
最好高手还能告诉我用CAD怎么画，谢谢。。

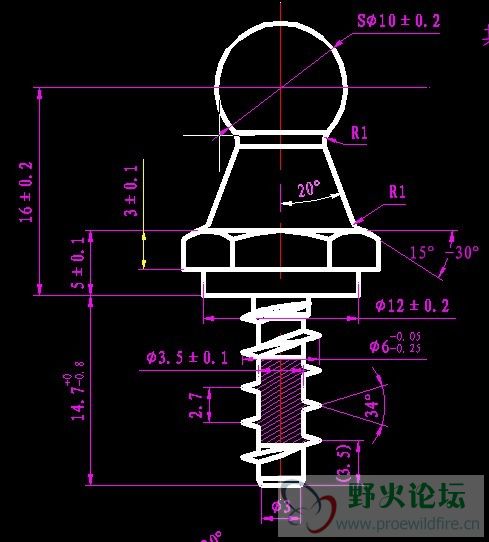

附图：

yinpingchao · 发表于 2013-10-6 12:44

高手在哪里，求帮助

bekehanmu · 发表于 2013-10-6 15:58

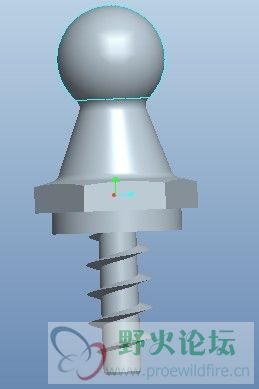

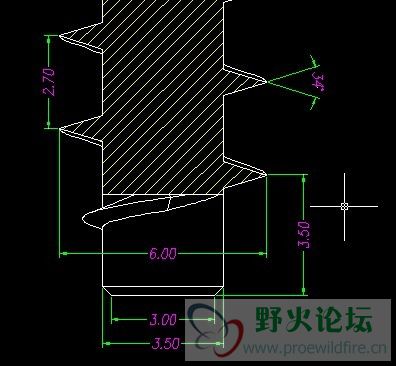

看看是不是这样，头部尺寸不太明确，大体画的，螺纹部分尺寸正确，附带工程图重要尺寸图片

jansman · 发表于 2013-10-7 16:35

本帖最后由 jansman 于 2013-10-7 16:36 编辑

照图片不就行了？尺寸都有了，除非楼主不会CAD
