求助proe4.0建立血管支架模型的问题

liupeiyu1989

小弟苦逼研究僧一枚，最近在做血管支架的模型，但在建模过程中遇到了一些问题，恳请各位大神一一指点，具体如下：

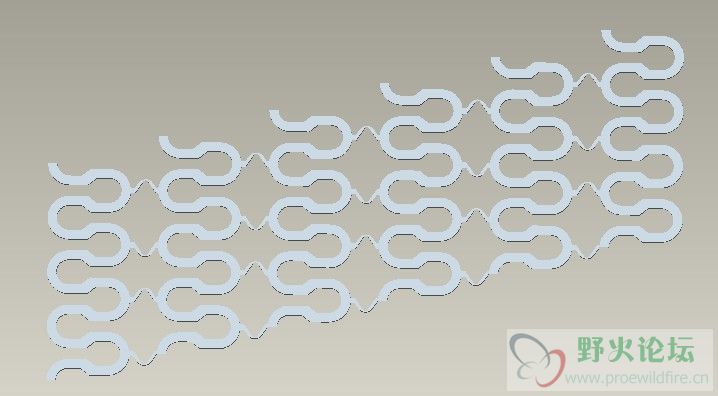

1、单元多了电脑很卡，下图1是三环支架的草绘图：三环支架平面图能够进行拉伸，但是多于三环时，草绘中的基础操作就变得很卡，有时软件甚至会直接关闭，跪求高手指导好的建模方法；
2、在草绘环境中，草绘——数据来自文件——文件系统插入之前的草绘图时，提示“不足尺寸的截面。请与组件对齐或增加尺寸。”插入操作失败了，不知道怎样才能解决；
3、有些草绘图在插入时提示“在打开目的管理器前截面必须成功再生。”导致插入失败，如图2所示，请问该如何避免？
4、我试图在AUTO CAD2006中建立多环支架平面图，之后保存成低版本的dwg文件导入proe中，但是又提示“在打开目的管理器前截面必须成功再生。”并在右侧弹出菜单管理器，如图3所示，请问该如何解决？
5、还有一个问题，是我在草绘时发现的，我发现复制粘贴后的图像很难和原图像完美连接，比如很难通过拖动让新图像的一点和原图像的一点完全重合，请问有什么快捷键么？通过什么方法可以达到这个目的呢？
啰嗦太多了，跪求各位大神前来指点迷津~谢谢！

liupeiyu1989

亲们，速来围观啊，跪求大神回复~

野火

你的特征有规律的话就用阵列吧

liupeiyu1989

首先感谢您的回答，对于阵列我有一点疑问，我要做的血管支架是一个完整的统一体，我感觉用阵列做出来相当于几个块拼接到一起，我觉得这会影响模型的效果。也许我的想法是错的，请指导~谢谢~

379651988

你说的模型效果是什么意思？是看的效果还是什么其他的，个人觉得应该是不存在这种说法的，不管什么零件都是由“基本元素”堆积而成而阵列只是让你不需要重复去做这些基本动作，一步到位原理是一样的，如果你是想一个命令就把这种做出来！！那。。。。。。。（个人观点）在说下你的问题，1的问题画1/3整列或者复制移动在切掉就好啦，234的问题真没碰到过，你这个方法不行的话就换种我常用的是DWG成DXF导入PROE在草绘复制使用，5的话真没这样干过，草绘里面能复制的特征就肯定能复制，个人的经验就是 草绘里面的动作一定要少，那样太浪费时间

liupeiyu1989

非常感谢您的指点！我所说的模型效果不是外观，比如一个正方体通过阵列得到一个长方体，我感觉这个长方体是这些正方体紧挨在一起组成的，而不是一个纯粹的长方体，中间难免会有缝隙存在。1的问题您能否说的详细一点，是在草绘环境下操作还是在实体中操作呢？还有我也试了将低版本的dxf导入proe，但是导进去之后就不知道如何操作了，不知道如何进入草绘以及进行接下来的拉伸，还请大神指点，不胜感激~

tina_song2011

这个看上去还是有规律的，用阵列比较好吧，这样在草绘里画这么多线条，尺寸标注多，而且若中间某一环节出了点问题，查找的时候都是麻烦事儿，耗时、费力。

liupeiyu1989

多谢指点，嘿嘿~我按照五楼所述的复制移动的方法做出了一个六单元的拉伸支架展开实体，如下图所示，但是环形折弯的时候提示“环形折弯中止，几何不能构建。”，以前很少出现这种情况，是不是复制的实体对环形折弯产生了影响呢？

liupeiyu1989

379651988 发表于 2013-9-12 23:03
你说的模型效果是什么意思？是看的效果还是什么其他的，个人觉得应该是不存在这种说法的，不管什么零件都是 ...

按照您所述的复制移动的方法做出了一个六单元的拉伸支架展开实体，如下图所示，但是环形折弯的时候提示“环形折弯中止，几何不能构建。”，以前很少出现这种情况，是不是复制的实体对环形折弯产生了影响呢？

liuwenbin1982

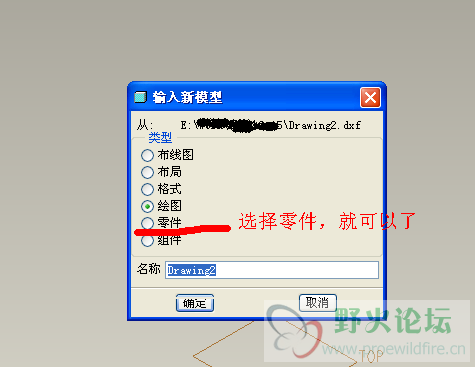

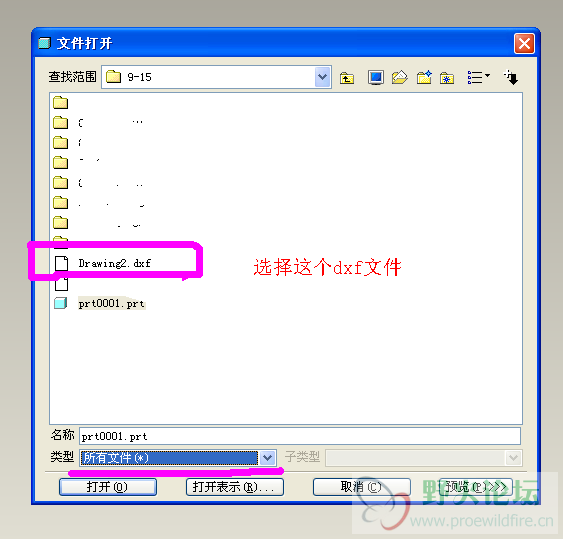

我觉得，应该在CAD中直接绘出轮廓线，然后将他保存为dxf格式，在proe中以打开零件的方式打开，这样就不会出现提示老是说参照不对的对话框，应为我以前做模具，也是经常这样将cad图调入proe中检查自己的立体图和cad图有无出入
