[原创] creo2.0标准内、外螺纹创建图解教程

[复制链接]

86

主题

3257

回帖

683

威望

VIP(贵宾)

老冯

积分
5608

优秀斑竹勋章嘉宾勋章热心助人勋章优秀会员勋章斑竹勋章希望之星勋章原创先锋勋章

发表于 2013-8-12 20:44 | 显示全部楼层 |阅读模式

今天有朋友问在creo2.0里怎么画螺纹,我在论坛找了下,proe版本的相关帖子也没有详细步骤,可能是这个太简单了,而且一般也很少用,都是用的修饰螺纹。既然有朋友不会,我就抽了点时间来做个简单的说明。

我这里通过创建一个简单的M3x0.5平头螺丝,来讲解普通标准外螺纹的创建方法。

1、首先,创建一个旋转特征做出螺丝的外形。下图是草绘尺寸。首先添加一条基准中心线,草绘的时候,系统就会自动按直径的尺寸标注。旋转角度按系统默认的360度。

2、创建倒角、及顶面的拉伸槽。

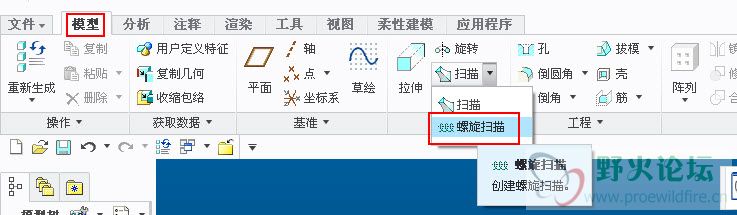

3、点击模型-扫描右边的三角尖,选择螺旋扫描。

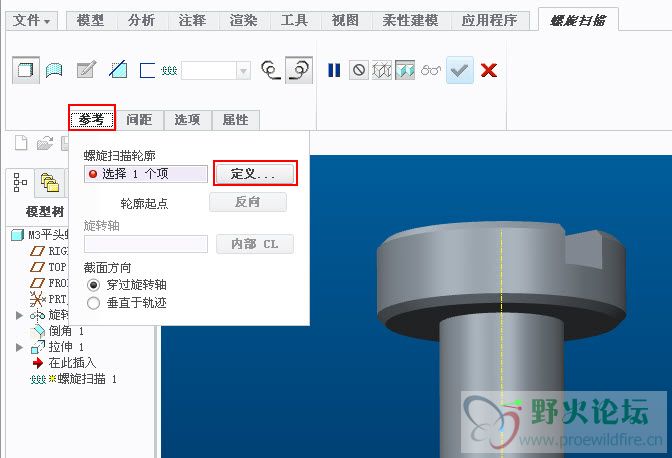

4、进入螺旋扫描界面,占击参考,定义螺旋扫描轮廓。

5、弹出草绘平面选择对话框,这里直接点击“使用先前的”就可以了。

6、点击设置里面的参考,弹出参考对话框,选取旋转特征的壁和底面为参照。然后点击“关闭”。

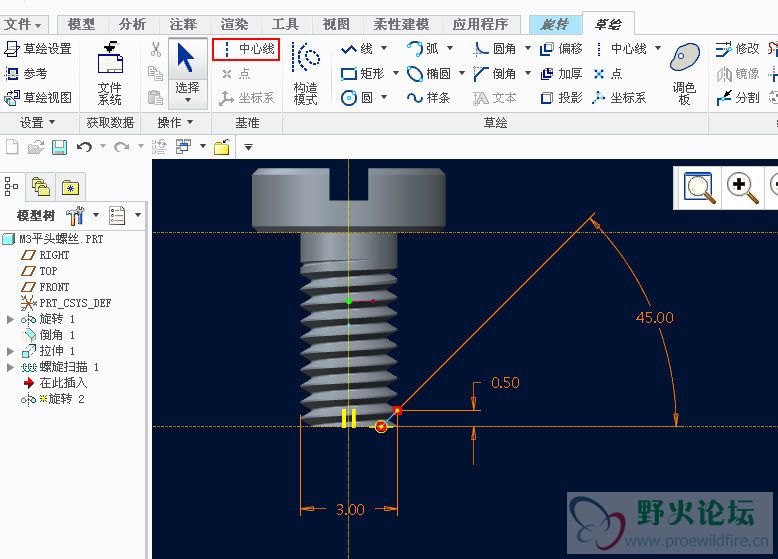

7、添加一条基准中心线,选择草绘里面的“线”命令创建如下图的草绘。

8、然后,打勾确认,返回到螺旋扫描界面。
扫描模式改为移除材料,间距值(螺距)输入0.5,旋转方向为右手定则(默认的),最后点击有支笔的那个按钮创建扫描截面。

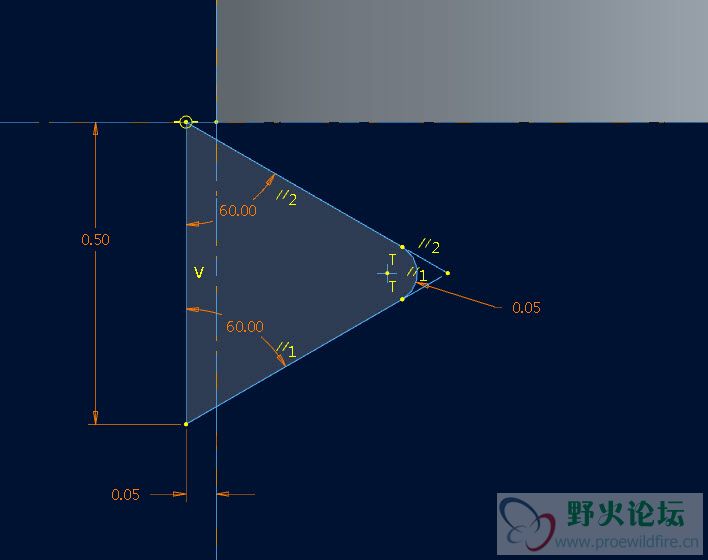

9、进入草绘界面。草绘尺寸见下图。偏移的那个0.05我这里就不解释了,林清安教授的标准件里是这样画的,应该是有一定讲究的。不过,意义也不大,实际加工也不会按这个来。

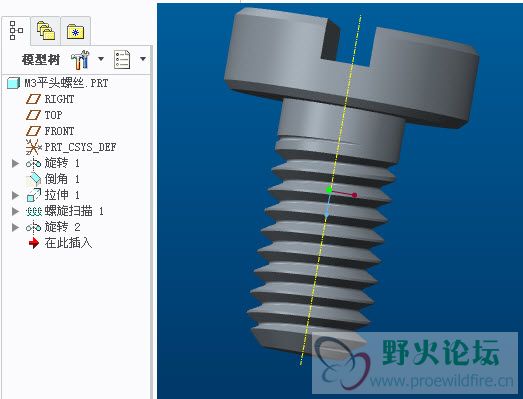

10、完成的效果。

11、最后,用一个旋转特征创建螺丝头的倒角。

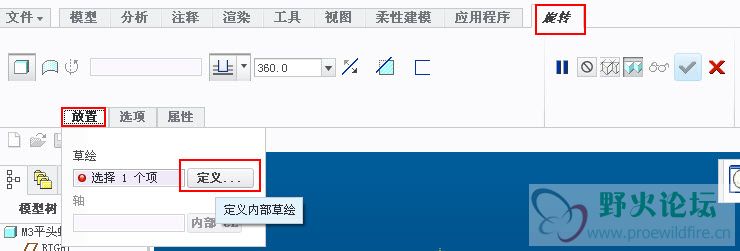

12、草绘平面还是使用先前的,先画一条基准中心线,选择底下的边为参考,画一条线段,标注如下图尺寸。打勾确认。

13、选择移除材料,360度,打勾完成。

prt文件: m3平头螺丝.prt.rar (38.36 KB, 下载次数: 1273)



[ 本帖最后由 fjs2008 于 2013-8-12 21:26 编辑 ]

本帖被以下淘专辑推荐:

论坛短消息功能不是用来求助的,有问题直接发贴或者跟贴。
我不懂生命的意义,但是知道如何过有意义的生活。

86

主题

3257

回帖

683

威望

VIP(贵宾)

老冯

积分
5608

优秀斑竹勋章嘉宾勋章热心助人勋章优秀会员勋章斑竹勋章希望之星勋章原创先锋勋章

 楼主| 发表于 2013-8-12 20:44 | 显示全部楼层
内螺纹

以一个M3x0.5螺母的创建来讲内螺纹,其实把外螺纹的创建方法掌握了,来画内螺纹就很简单了。所以我这里就简单的讲了。

1、先拉伸一个六边形。草绘—调色板—侧六边形,双击侧六边形,鼠标移到绘图区点击坐标中心对齐。

2、缩放1,其它都是按默认的0。打勾确认。

3、返回到草绘,标注对边的距离尺寸,中心画一个圆,这个圆的尺寸是根据螺纹要打多大的底孔定的

4、打勾完成。选择RIGHT平面创建旋转特征。

5、画一条基准中心线,选择边为参考,创建如下图草绘。旋转方式为移除材料。

6、完成后,选择刚才的旋转特征镜像。

7、创建螺旋扫描,先创建扫描轮廓,创建如下图的草绘。

8、打勾完成,返回到螺旋扫描界面。移除材料,间距0.5,然后点击有个笔的图标创建扫描截面。

9、创建如下图草绘。

10、打勾确定完成。然后创建旋转切除特征。

10、完成后,再镜像,达到最终效果.

prt文件: m3螺母.prt.rar (39.53 KB, 下载次数: 1056)


[ 本帖最后由 fjs2008 于 2013-8-12 21:33 编辑 ]
论坛短消息功能不是用来求助的,有问题直接发贴或者跟贴。
我不懂生命的意义,但是知道如何过有意义的生活。
回复 支持 1 反对 0

使用道具 举报

1260

主题

4万

回帖

899

威望

管理员

Rank: 10Rank: 10Rank: 10

积分
47318

社区建设勋章优秀斑竹勋章原创先锋勋章热心助人勋章宣传大使勋章斑竹勋章

发表于 2013-8-12 21:31 | 显示全部楼层
教程做的很整齐漂亮,最好能在本贴再简单讲下修饰螺纹的创建就挺全了,非常感谢!
努力,认真解答网友的每一个问题,共同学习,一起进步!  请勿发论坛消息求助。
回复 支持 反对

使用道具 举报

86

主题

3257

回帖

683

威望

VIP(贵宾)

老冯

积分
5608

优秀斑竹勋章嘉宾勋章热心助人勋章优秀会员勋章斑竹勋章希望之星勋章原创先锋勋章

 楼主| 发表于 2013-8-12 21:34 | 显示全部楼层
修饰螺纹

修饰螺纹是表示螺纹直径的修饰特征。与其他修饰特征不同,您不能修改修饰螺纹的线造型。
可用圆柱、圆锥、样条和平面作为参考创建修饰螺纹。用于生成螺纹的曲面可确定默认放置是外部还是内部。如果该曲面是一个轴,则默认放置是外部;如果该曲面是一个孔,则默认放置是内部。

我对修饰螺纹也没做过太多研究,下面做下简单介绍。
我的特征底孔是2.5的,想创建M3的标准螺纹。

1、模型—工程—修饰螺纹

2、选择“定义标准螺纹”,放置选项,选择螺纹曲面,选择孔的内壁。

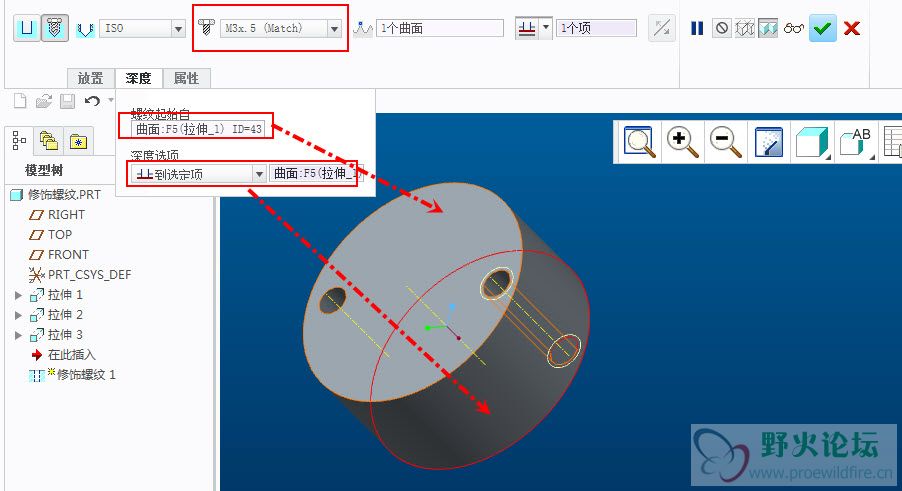

3、系统根据孔的情况版本匹配M3x.5的螺纹。切换到深度选项,选择螺纹起始位置,因为是通孔,所以深度选项选择一“到选定项”,选择孔的另一面。

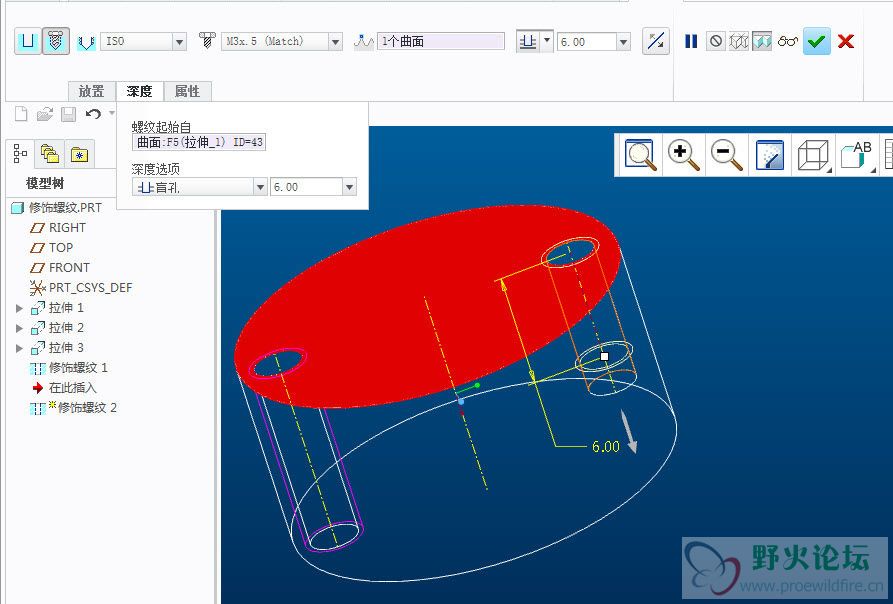

4、下面再做一个不是通孔的修饰螺纹。方法一样的,只是深度选择盲孔,比底孔浅一点就可以。

5、效果如下图,

不过,我现在好像只能在线框模式下才能看到修饰线,隐藏线好像看不到,以前也碰到过,好像是配置文件设置了一个参数就可以看到,一时想不起来,后面再补充。

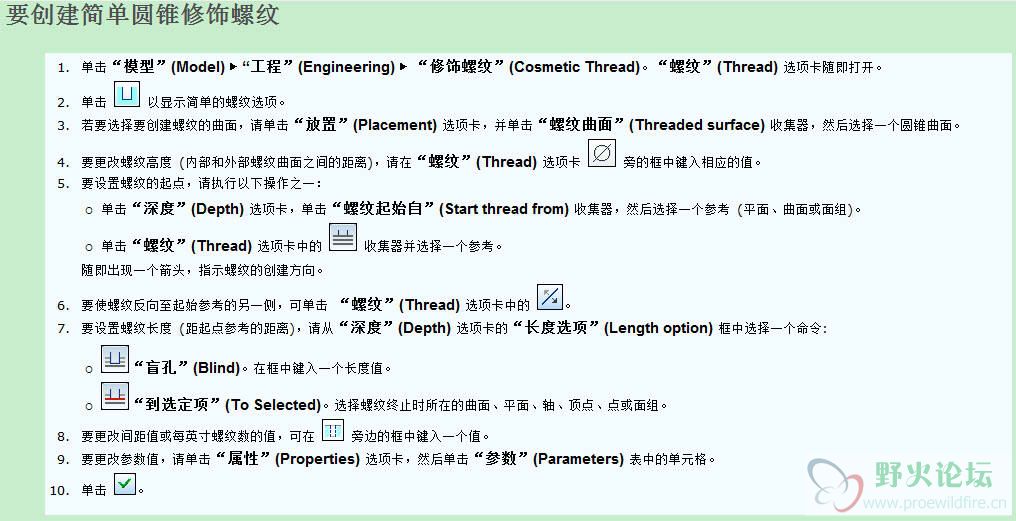

附2张creo2.0帮助文档的截图
