Creo2.0 异形弹簧（方形、不规则图形等）的创建

kastorm · 发表于 2013-7-30 22:49

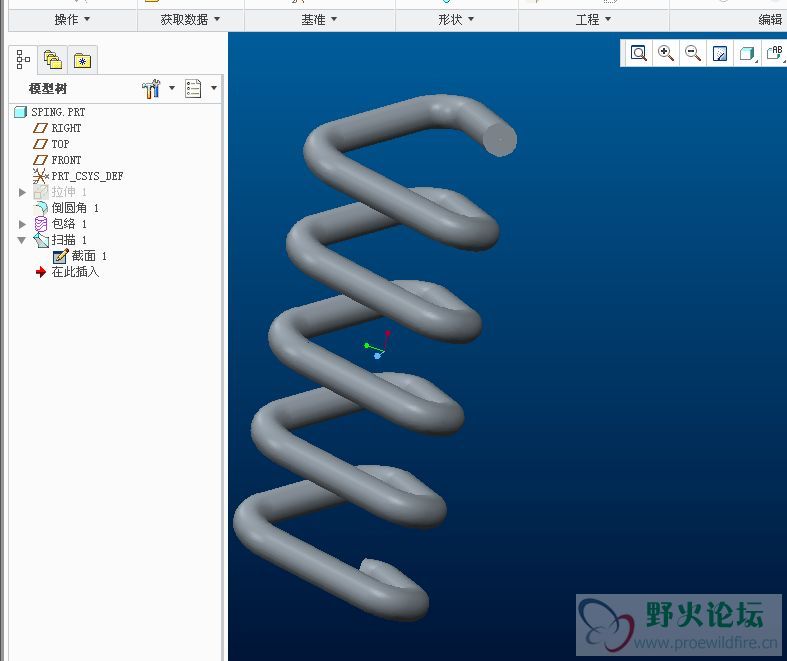

创建下图所示的异形弹簧，给出一个比较常见的办法，主体是采用曲面相交获得曲线的方法创建。

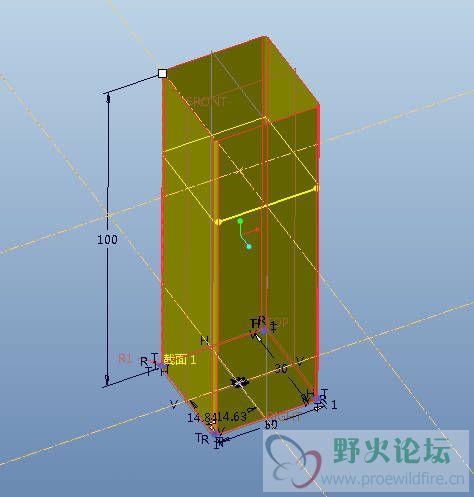

首先创建如图所示的曲面，该曲面主要控制弹簧的端面样式，即创建方形弹簧即将截面画成方形，如是三角形则画成三角形。注意：图形必须相切过渡。

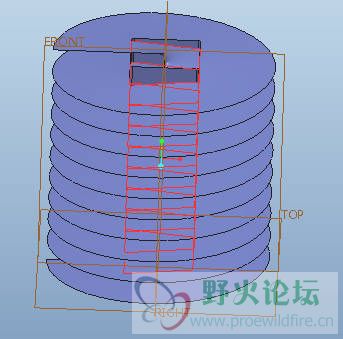

创建如图所示的螺旋曲面，该曲面主要控制弹簧的外部形状和螺距。

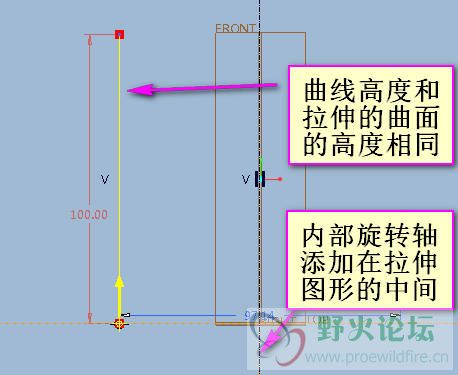

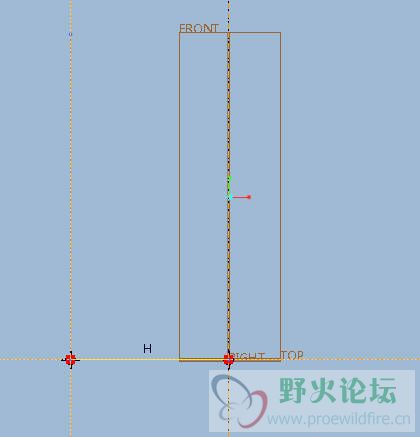

点“参考”“螺旋扫描轮廓”来定义螺旋线的扫描路径和选择轴，注意旋转轴的中心线，必须“基准”选项卡里面的中心线，而不是草绘内部的中心线

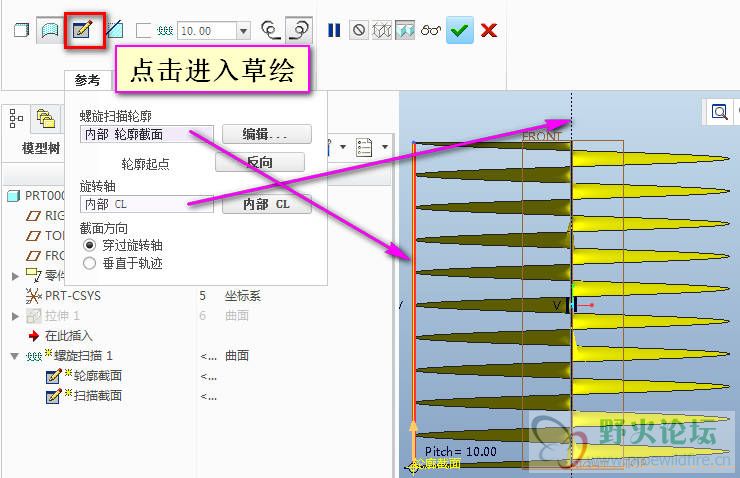

点击草绘开始绘制扫描截面

完成之后显示如下：

选择两个曲面，使用相交命令，得出相交曲线

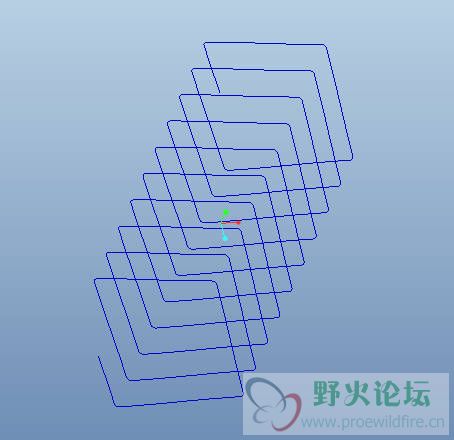

隐藏绘制的曲面，仅显示相交得到的曲线

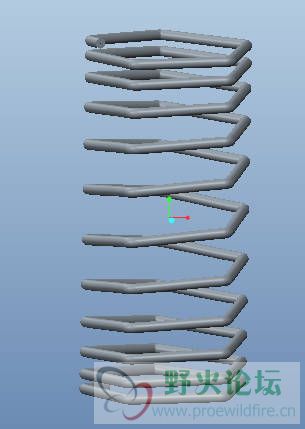

然后使用扫描功能，即可完成异形弹簧的绘制

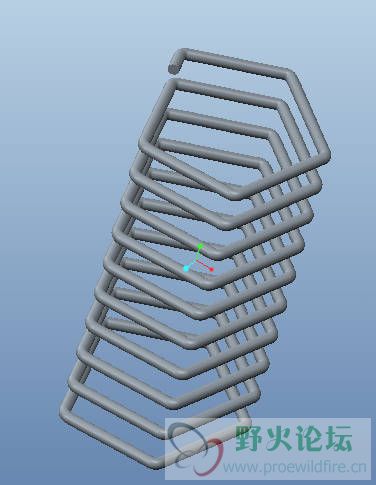

通过改变拉伸图形的形状，即可以实现其他异性弹簧的设计

通过改变螺旋曲面螺距即可以改变弹簧的外形和螺距
